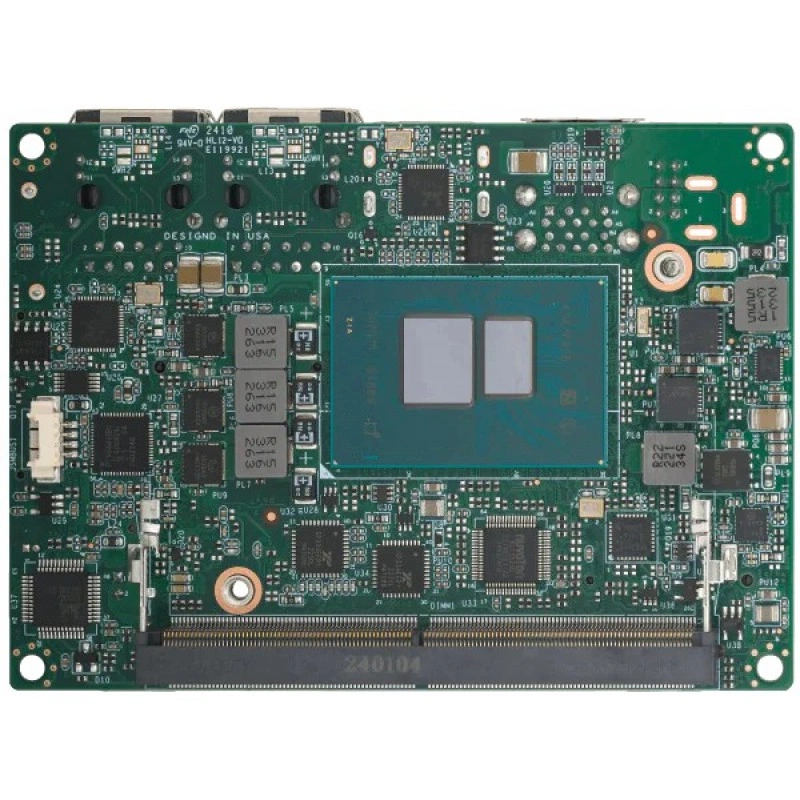

Материнская плата Supermicro A4SAP-E MBD-A4SAP-E

Основная информация о материнской плате Supermicro MBD-A4SAP-E

Материнская плата Supermicro MBD-A4SAP-E предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель A4SAP-E. Поддерживаемая процессорная конфигурация: Один FCBGA-1264; Intel Atom процессор x7433RE.

Формат платы — Pico-ITX. Её габариты составляют 4" x 2.83" (10.16cm x 7.19cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM. Сетевые контроллеры и подключение: 2 RJ45 1 GbE LAN порт(ы); 2 LAN LAN порт(ы). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача A4SAP-E — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Один FCBGA-1264; Intel Atom процессор x7433RE.
• Форм-фактор и габариты: Pico-ITX; 4" x 2.83" (10.16cm x 7.19cm).
• Оперативная память: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM.
• Сеть: 2 RJ45 1 GbE LAN порт(ы); 2 LAN LAN порт(ы).
• SATA: 1 SATA (6Gbps) через SoC.
• M.2: 1 M.2 PCIe 3.0 x1 слот (E-key 2230; USB 2.0); 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242; USB 3.0).
• USB: 2 USB 3.2 Gen2 порт(ы) (сзади); 2 USB 3.2 портов (сзади), 2 USB 2.0 портов (через внутренние колодки), 2 COM портов (через внутренние колодки).
• Видео: 1 48-bit LVDS порт(ы); 1 HDMI порт(ы).
