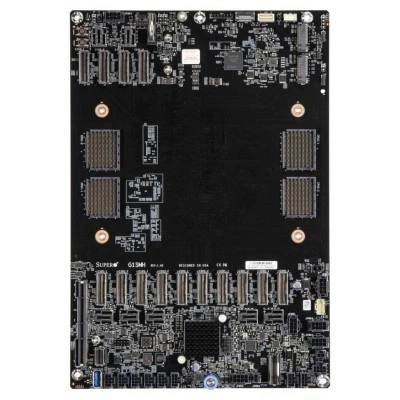

Материнская плата Supermicro G1SMH ( For SuperServer Only ) MBD-G1SMH

Основная информация о материнской плате Supermicro MBD-G1SMH

Supermicro MBD-G1SMH объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — G1SMH. Вычислительная платформа: 1 процессорный разъём 4x Mirror Mezz; NVIDIA Grace CPU Superchip.

Формат платы — DC-MHS DNO Type2. Её габариты составляют 8.3" x 12" (21cm x 30.48cm). Системная логика: Intel Cyclone 10 GX FPGA. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Встроенный память; До 960GB ECC LPDDR5X. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на G1SMH сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём 4x Mirror Mezz; NVIDIA Grace CPU Superchip.
• Форм-фактор и габариты: DC-MHS DNO Type2; 8.3" x 12" (21cm x 30.48cm).
• Оперативная память: Встроенный память; До 960GB ECC LPDDR5X.
• M.2: 2 M.2 NVMe слоты (M-key 22110).
• PCIe: 14 PCIe 5.0 x8 M-XIO слоты.
• Системная логика: Intel Cyclone 10 GX FPGA.
• Форм-фактор: DC-MHS DNO Type2.
• Габариты: 8.3" x 12" (21cm x 30.48cm).
