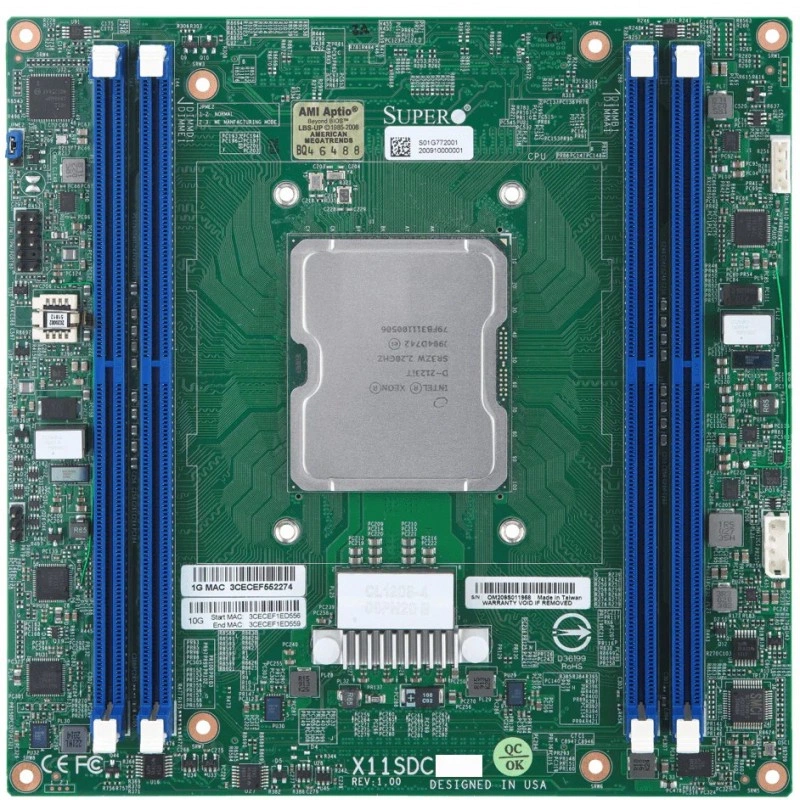

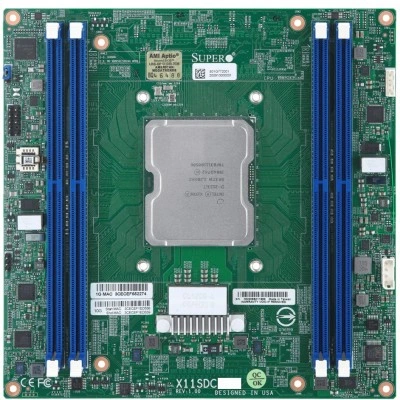

Материнская плата Supermicro X11SDC-4C MBD-X11SDC-4C

Основная информация о материнской плате Supermicro MBD-X11SDC-4C

Supermicro MBD-X11SDC-4C объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X11SDC-4C. Вычислительная платформа: Intel Xeon процессор D-2123IT.

Формат платы — COM-HPC. Её габариты составляют 6.3" x 6.3" (16cm x 16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; До 256GB регистровая ECC RDIMM или 512GB ECC LRDIMM, DDR4-2400MHz в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: ECC DDR4 LRDIMM, RDIMM 2400. Сетевые контроллеры и подключение: 4 LAN с 10GBase-KR портов (SoC) до Carrier Плата; 1 LAN с 1GBase-T порт (Intel i210-IT) до Carrier Плата. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X11SDC-4C задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2123IT.
• Форм-фактор и габариты: COM-HPC; 6.3" x 6.3" (16cm x 16cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; До 256GB регистровая ECC RDIMM или 512GB ECC LRDIMM, DDR4-2400MHz в 4 разъёма DIMM.
• Тип и режимы памяти: ECC DDR4 LRDIMM, RDIMM 2400.
• Сеть: 4 LAN с 10GBase-KR портов (SoC) до Carrier Плата; 1 LAN с 1GBase-T порт (Intel i210-IT) до Carrier Плата.
• PCIe: До 44 PCIe Gen3 lanes (x16, x8, x4, x1) до Carrier Плата.
• Системная логика: Система на кристалле SoC.
• Безопасность: 1 TPM колодка.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SDC-4C подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор D-2123IT. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; До 256GB регистровая ECC RDIMM или 512GB ECC LRDIMM, DDR4-2400MHz в 4 разъёма DIMM; ECC DDR4 LRDIMM, RDIMM 2400. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SDC-4C. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
