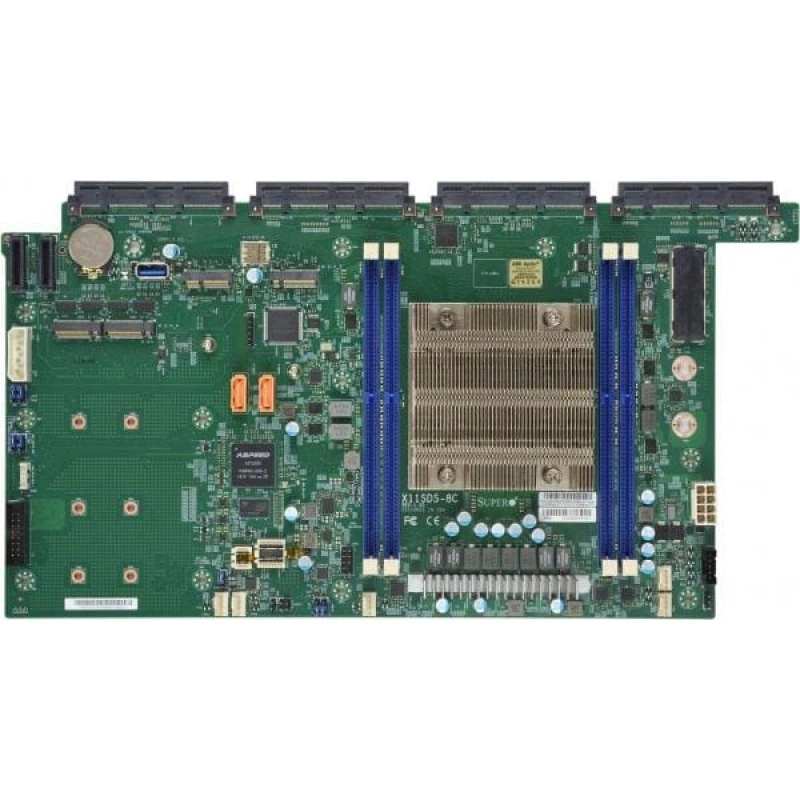

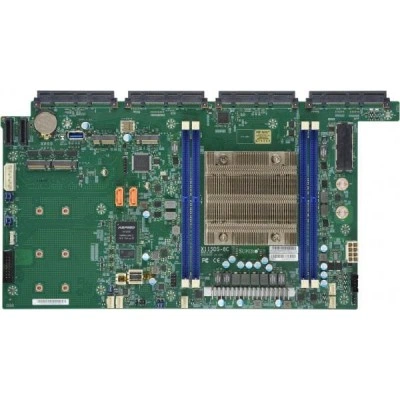

Материнская плата Supermicro X11SDS-8C ( For SuperServer Only ) MBD-X11SDS-8C

Основная информация о материнской плате Supermicro MBD-X11SDS-8C

Материнская плата Supermicro MBD-X11SDS-8C предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X11SDS-8C. Поддерживаемая процессорная конфигурация: Intel Xeon процессор D-2146NT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 80W TDP.

Формат платы — Проприетарный. Её габариты составляют 13.9" x 7.25" (35.31cm x 18.42cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MT/s; До 256GB регистровая ECC RDIMM или 512GB ECC LRDIMM, DDR4-2133MHz в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz). Сетевые контроллеры и подключение: 2 LAN с 10G SFP+; 2 LAN с 10Gbase-T, *через AOM-SMF-TP4F; 1 LAN с 1GbE с Intel I210; 2 SFP+; 2 RJ45 10GBase-T портов; 1 RJ45; Два SFP+ Два 10GBase-T RJ45 Один 1GBase-T RJ45 *Using AOM-SMF-TP4F. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X11SDS-8C сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2146NT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 80W TDP.
• Форм-фактор и габариты: Проприетарный; 13.9" x 7.25" (35.31cm x 18.42cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MT/s; До 256GB регистровая ECC RDIMM или 512GB ECC LRDIMM, DDR4-2133MHz в 4 разъёма DIMM.
• Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz).
• Сеть: 2 LAN с 10G SFP+; 2 LAN с 10Gbase-T, *через AOM-SMF-TP4F; 1 LAN с 1GbE с Intel I210; 2 SFP+; 2 RJ45 10GBase-T портов; 1 RJ45; Два SFP+ Два 10GBase-T RJ45 Один 1GBase-T RJ45 *Using AOM-SMF-TP4F.
• SATA: SoC контроллер для 2 SATA3 (6 Gbps) портов.
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x2/USB 3.0; 2 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x2; Формат: 3042, 2242/2280/22110, 2230; Ключ: B-Key, M-Key, E-Key.
• PCIe: 4 AIOM Expansion слоты suppporting PCIe 3.0 x8 Modules; 2 PCIe EDSFF-Short Drive слоты (Shared с M.2 M-Keys).
• USB: * Два additional USB3.0 портов через AOM-SMF-TP4F.
• Управление: ASPEED AST2500.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SDS-8C подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2146NT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 80W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2133MT/s; До 256GB ECC RDIMM, DDR4-2133MT/s; До 256GB регистровая ECC RDIMM или 512GB ECC LRDIMM, DDR4-2133MHz в 4 разъёма DIMM; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SDS-8C. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
