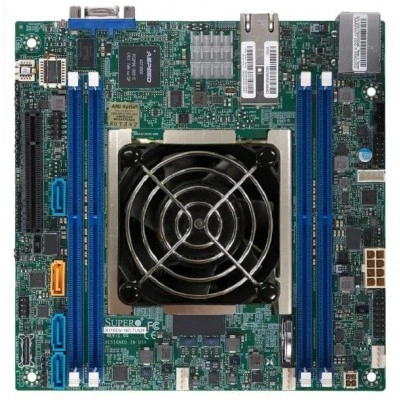

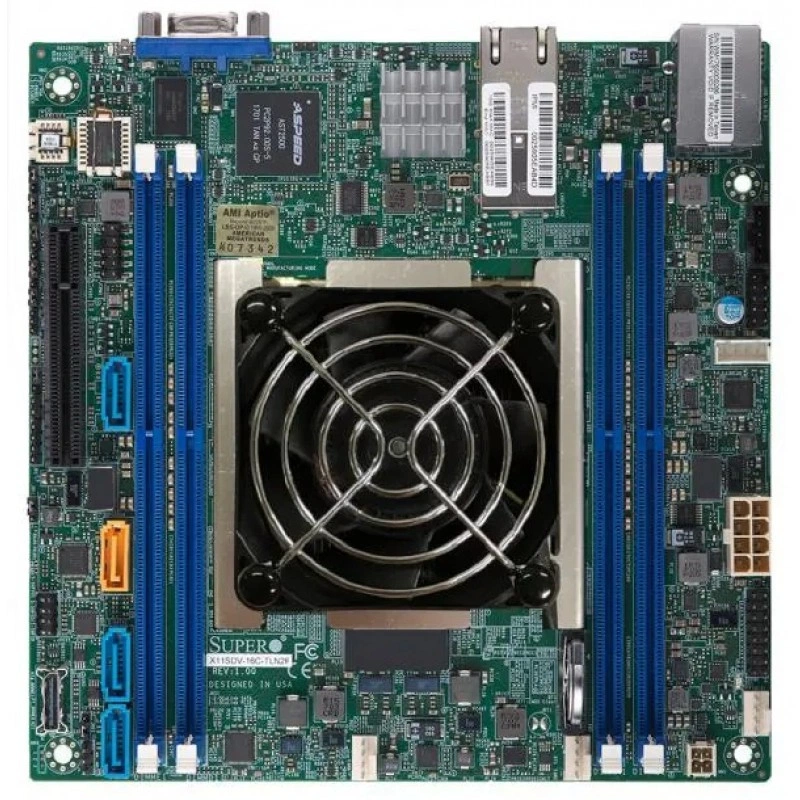

Материнская плата Supermicro X11SDV-16C+-TLN2F MBD-X11SDV-16C+-TLN2F

Основная информация о материнской плате Supermicro MBD-X11SDV-16C+-TLN2F

Supermicro MBD-X11SDV-16C+-TLN2F — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X11SDV-16C+-TLN2F. Процессорная платформа: Intel Xeon процессор D-2183IT.

Формат платы — Mini-ITX. Её габариты составляют 6.75" x 6.75" (17.15cm x 17.15cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Сетевые контроллеры и подключение: 2 LAN с 10Gbase-T; 1 RJ45; 2 RJ45 10GBase-T портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X11SDV-16C+-TLN2F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2183IT.
• Форм-фактор и габариты: Mini-ITX; 6.75" x 6.75" (17.15cm x 17.15cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz).
• Сеть: 2 LAN с 10Gbase-T; 1 RJ45; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• PCIe: 1 PCIe 3.0 x8; 1 PCIe 3.0 x4 NVMe Внутренний порт через OCuLink.
• Управление: ASPEED AST2500.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Регулировка оборотов вентиляторов; Две зоны охлаждения; 3 вентиляторов с контролем оборотов; Разъёмы вентиляторов с PWM-управлением; Поддержка 3-pin вентиляторов без регулировки оборотов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SDV-16C+-TLN2F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор D-2183IT. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-721TQ-250B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SDV-16C+-TLN2F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
