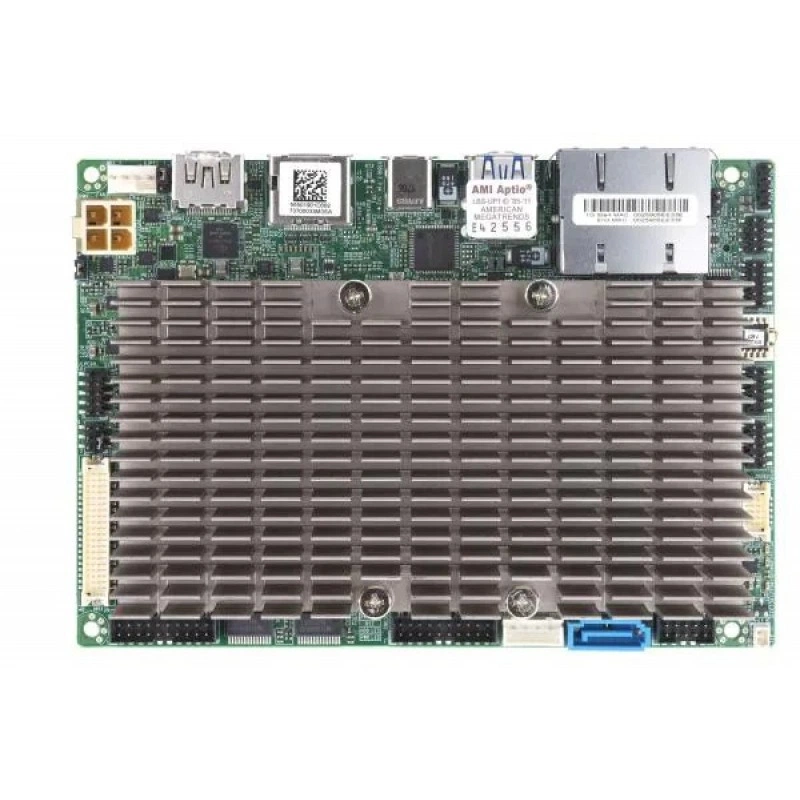

Материнская плата Supermicro X11SSN-E-VDC MBD-X11SSN-E-VDC

Основная информация о материнской плате Supermicro MBD-X11SSN-E-VDC

Материнская плата Supermicro MBD-X11SSN-E-VDC предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X11SSN-E-VDC. Поддерживаемая процессорная конфигурация: 7-го поколения Intel Core i5-7300U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Два GbE LAN w/ Intel i219LM + i210IT. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X11SSN-E-VDC задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: 7-го поколения Intel Core i5-7300U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM.
• Тип и режимы памяти: non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Два GbE LAN w/ Intel i219LM + i210IT.
• SATA: 1 SATA3 (6Gbps) порт(ы); 1 USB 3.1 Gen2 Type-C порт, 2 USB 3.0 портов, 4 USB 2.0 портов, 4 COM портов, 1 SATA 3.0, 8-bit GPIO, SMBus.
• M.2: Интерфейс M.2: SATA; USB 2.0; PCIe 3.0 x2; Формат: 2280; Ключ: B-Key.
• PCIe: 1 x Full size Mini-PCIe с mSATA(USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1).
• USB: 1 USB 3.1 Gen2 Type-C порт, 2 USB 3.0 портов, 4 USB 2.0 портов, 4 COM портов, 1 SATA 3.0, 8-bit GPIO, SMBus.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSN-E-VDC подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 7-го поколения Intel Core i5-7300U процессор; 1 процессорный разъём FCBGA-1356 поддерживается, поддерживаемый TDP До 15W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s; До 32GB небуферизованная Non-ECC SO-DIMM DDR4 2133MHz; 2 разъёма DIMM; non-ECC DDR4 SODIMM небуферизованная 2133 SDRAM 72-bit, 260-pin позолоченные. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 70°C (32°F - 158°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSN-E-VDC. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
