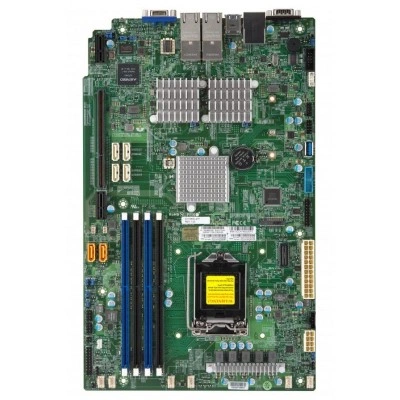

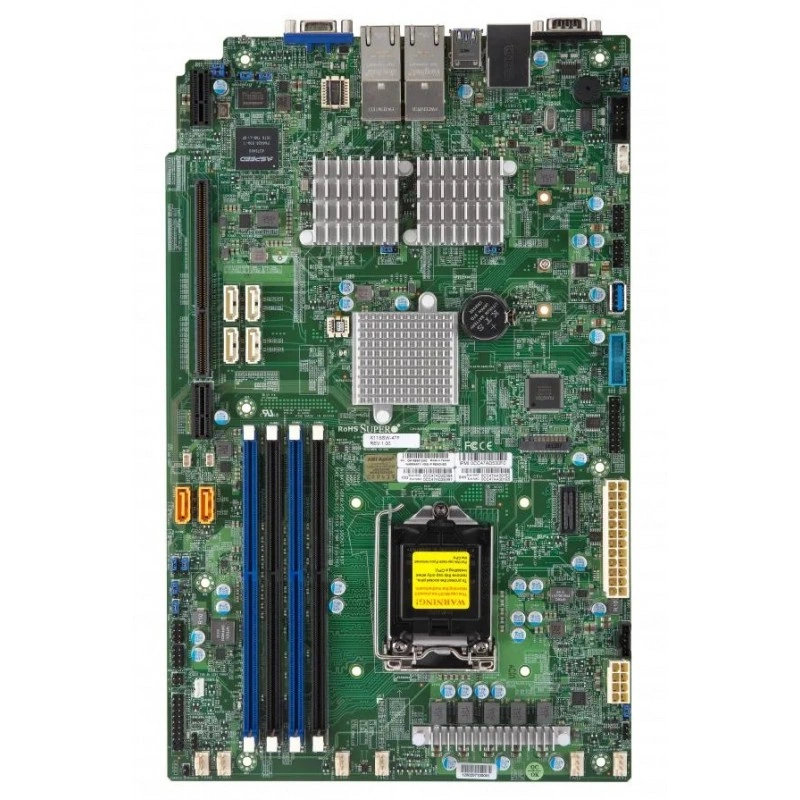

Материнская плата SUPERMICRO X11SSW-4TF MBD-X11SSW-4TF

BIOS и прошивка

Возможности BIOS

ACPI 1.0 / 2.0 / 3.0 / 4.0 APM 1.2 DMI 2.3 Аппаратная защита BIOS от вирусов PCI 2.3 Plug and Play (PnP) RTC (Часы реального времени) Пробуждение SMBIOS 2.7.1 UEFI 2.3.1 Поддержка клавиатуры USB

Тип BIOS

128MB SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

1 ASPEED AST2400 BMC портов

Встроенные устройства

SATA

Intel® C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Сетевые контроллеры

Четыре порта LAN с Intel® X540 10GBase-T Ethernet контроллер

Чипсет

Intel® C236

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) питание разъём

SATA

6 SATA3 (6Gbps) портов

TPM

1 TPM внутренний разъём

Видео

1 VGA портов

Последовательный порт

1 COM 1 COM

Сетевые интерфейсы

4 RJ45 10GBase-T портов

Конструкция и габариты

Размеры

8" x 13" (20.32cm x 33.02cm)

Форм-фактор

Проприетарный

Мониторинг состояния

Дополнительные возможности

WOL M.2 NGFF разъём Поддержка аварийного отключения CPU при перегреве для защиты процессора Управление включением после восстановления сетевого питания AC VHD

Контроль вентиляторов

6x 4-контактов вентилятор внутренних разъёмов (до 6 вентиляторы) Разъёмы вентиляторов с тахометром для температурного управления Управление скоростью вентиляторов Перегрев Светодиодная индикация

Контроль напряжений

VBAT, Управление на уровне системы, Поддерживает утилиту управления системой, Мониторинг CPU Напряжения, Вскрытие корпуса внутренний разъём, 6 -Состояние вентиляторов, +5V дежурное питание, +5V, +3.3V, +12V

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Thermal monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

UID/Удалённый UID LED CPU/Система Перегрев LED

Процессорная подсистема

Примечание

Для поддержки требуется версия BIOS 2.0 или выше 7th поколение Intel® Core™ i3 процессоры и Intel® Xeon® процессор E3-1200 v6 series

Процессоры

Intel® Celeron®, Intel® Pentium®, Intel® 7th/6th Generation Core i3 series, Intel® Xeon® процессор E3-1200 v6/v5 Один сокет Сокет H4 (LGA-1151) поддерживается, CPU TDP Поддержка до 80W TDP

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2V

Память

4 слотов DIMM 64GB Небуферизованная ECC UDIMM, DDR4-2400MT/s

Поддерживаемые модули DIMM

4GB, 8GB, 16GB

Тип памяти

2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-контактов Модули DIMM с позолоченными контактами SDRAM 72-бит, 288-контактов Модули DIMM с позолоченными контактами

Слоты расширения

PCI Express

1 PCIe 3.0 x16 Левая райзер-карта слот

Разъёмы M.2

M.2 Интерфейс: PCIe 3.0 x4 Форм-фактор: 22110, 2280, 2260 Key: M-Key

Управление и программное обеспечение

Конфигурация питания

Режим включения при восстановлении сетевого питания AC, ACPI Управление питанием

Программное обеспечение

SuperDoctor® 5, NMI, SUM, SPM, Intel® Node Manager, SSM, IPMI2.0, Watchdog

Управление и удаленный доступ

IPMI

ASPEED AST2400 BMC

Условия эксплуатации

Относительная влажность при хранении

5% - 95% (без конденсации)

Рабочая относительная влажность

8% - 90% (без конденсации)

Рабочая температура

0°C - 50°C (32°F - 122°F)

Температура хранения

-40°C - 70°C (-40°F - 158°F)
