Артикул: MBD-X11SSL-F-B

Наличие уточняйте

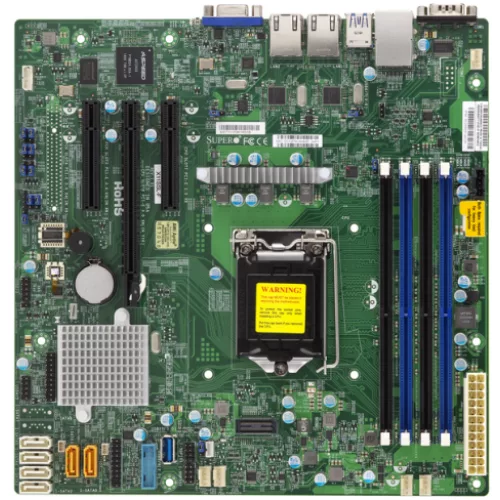

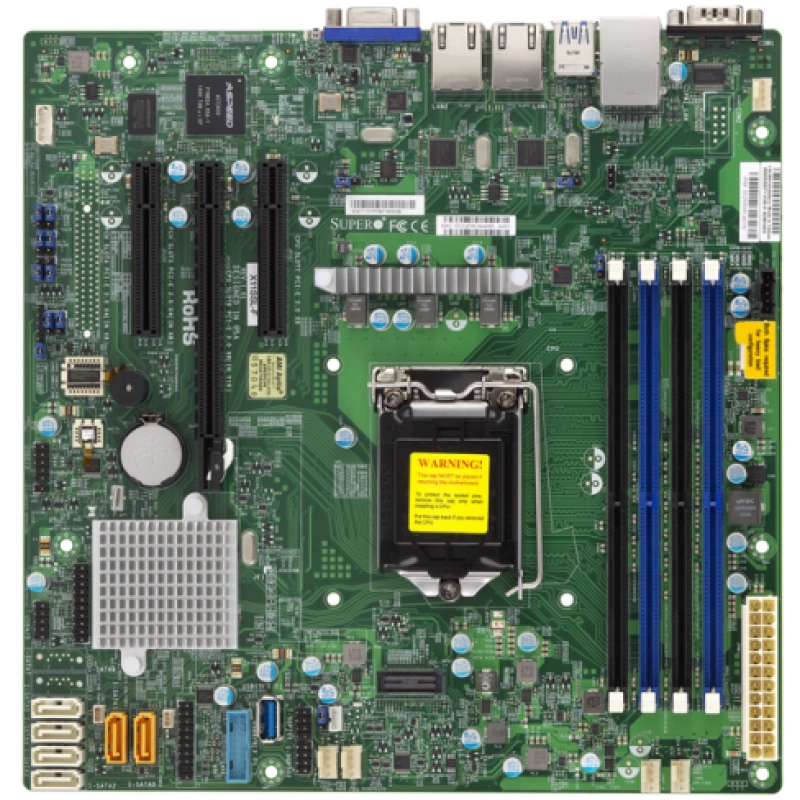

Supermicro MBD-⁠X11SSL-⁠F-⁠B материнская плата mATX

Цена последней отгрузки со склада:

17 444 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SSL-F-B

Материнская плата Supermicro MBD-X11SSL-F-B выполнена в форм-факторе mATX и рассчитана на процессоры Intel с сокетом LGA1151. Модель построена на чипсете Intel C232 и относится к серверным платам формата mATX, где требуется компактное исполнение, поддержка DDR4 и базовый набор подключений для хранения данных, периферии и сетевой инфраструктуры. Плата подходит для систем на платформе Intel, в которых важны предсказуемая конфигурация и работа без излишних декоративных элементов.

Конфигурация памяти включает четыре слота DDR4 с максимальным объемом до 64 ГБ и частотой до 2133 МГц без разгона. Для расширения предусмотрен один слот PCI Express x16 версии 3.0. На плате есть разъемы SATA для накопителей, один разъем M.2 не заявлен в текущем описании, а из интерфейсов присутствуют два сетевых порта RJ-45 и один видеовыход VGA (D-Sub). Также предусмотрен разъем RS-232 (COM), что полезно для системного и сервисного подключения.

Плата оснащена основным разъемом питания 24 pin и разъемом питания процессора 8 pin, имеет пять разъемов для корпусных вентиляторов 4-pin, встроенный процессор отсутствует, подсветка не предусмотрена, а звуковой адаптер не реализован. Зеленый цвет печатной платы и серверная ориентация делают эту модель удобной основой для специализированных систем на чипсете Intel C232.

Функциональные возможности

Функциональность X11SSL-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2400 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT.
  • SATA: Intel C232 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • Управление: ASPEED AST2400 BMC.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Intel C232.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SSL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-350CB, CSE-512L-200B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SSL-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SSL-nFIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SSL-CFIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SSZ-FIntel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии, Intel Xeon процессор E3-1200 v5 серии, Intel Xeon процессор E3-1200 v6; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SSL-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11SSL-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 80W
Чипсет
Intel C232
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210-AT
Слоты PCIe
1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X11SSL-F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Условия и ограничения
BIOS версия 2.0 или новее is требуется до Поддержка 7-го поколения Intel Core i3 процессоры и Intel Xeon процессор E3-1200 v6 серии

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel C232 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL; Аппаратная защита CPU при перегреве; Управление включением после восстановления питания
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2400 BMC
Функции BIOS
ACPI 1.0 / 2.0 / 3.0 / 4.0; APM 1.2; DMI 2.3; Аппаратная защита BIOS; PCI 2.3; Plug and Play (PnP); SMBIOS 2.7.1; UEFI 2.3.1; Поддержка USB-клавиатуры

Отзывы о товаре

Василий13.04.2025

5/5

Нужна была компактная плата в mATX, чтобы собрать сервер без лишнего объема. После монтажа система увидела LGA1151, два сетевых порта заработали, а SATA накопители определились сразу. Для небольшой серверной машины подошла ровно как планировали.

Плюсы товара

Два сетевых порта заработали

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что важно проверить перед установкой: насколько критичен сокет LGA1151 для совместимости с процессором?

Плата рассчитана на процессоры Intel с сокетом LGA1151. Перед покупкой/сборкой убедитесь, что ваш процессор имеет именно этот сокет, иначе установка будет невозможна.

Какие ограничения по дисковой подсистеме могут повлиять на конфигурацию: SATA и M.2 одновременно?

В карточке заявлено 4 порта SATA и 1 разъем M.2. Если вам нужны дополнительные накопители сверх этого набора, придётся предусмотреть расширение через другие интерфейсы, а не рассчитывать только на встроенные разъёмы.

Есть ли смысл закладывать PCIe-расширение: какие ограничения создаёт один слот PCIe x16?

На плате предусмотрен 1 слот PCIe x16 версии 3.0. Это может ограничить количество одновременно установленных карт (например, сетевых/контроллеров), поэтому важно заранее согласовать состав оборудования под один слот.

Для удалённого обслуживания и сервисной интеграции: какие интерфейсы для консоли/сервиса предусмотрены?

В карточке указаны RS-232 (COM) и наличие VGA (D-Sub), а также 2 порта RJ-45. Это важно, чтобы спланировать сценарии локального/сервисного доступа и сетевого управления в рамках доступных интерфейсов.

Сможет ли система корректно запитать и охладить шасси: сколько 4-pin разъемов для вентиляторов и как это связано с комплектацией?

Предусмотрено 5 разъемов для корпусных вентиляторов 4-pin, а также питание процессора 8 pin и основной 24 pin. При проектировании важно сопоставить число вентиляторов с доступными коннекторами и проверить наличие нужных линий питания.
