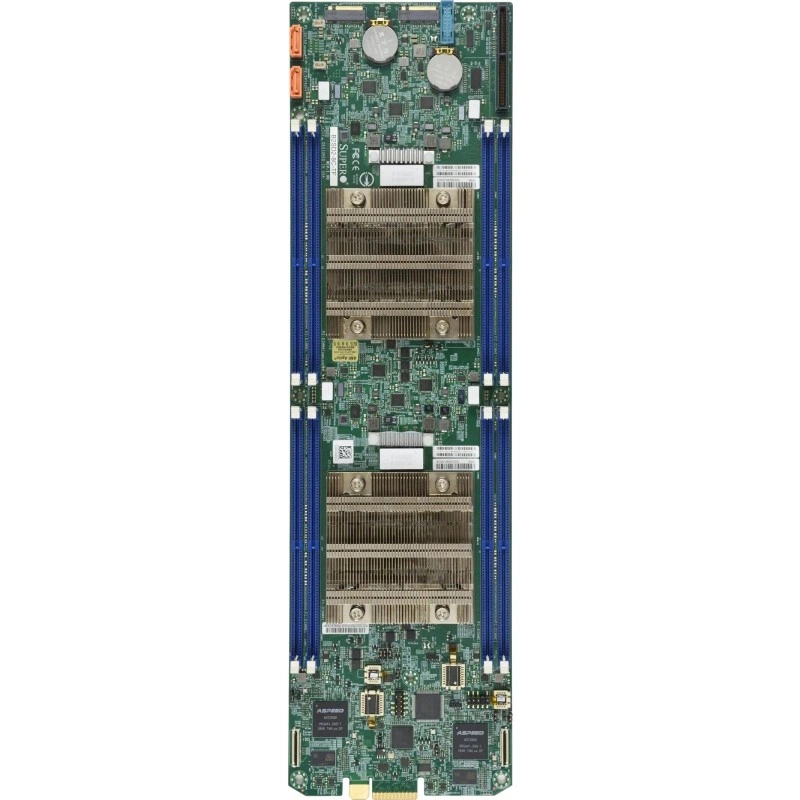

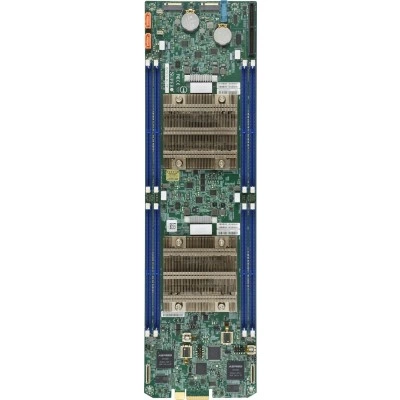

Материнская плата B2SD2-8C-TF SUPERMICRO MBD-B2SD2-8C-TF (СУПЕРМИКРО)

Основная информация о материнской плате SUPERMICRO

Материнская плата Supermicro B2SD2-8C-TF предназначена для серверного применения и поставляется как дискретная системная плата формата Proprietary. Это решение относится к линейке B2SD2 и рассчитано на использование в составе SuperServer only. Модель снята с производства, а на странице товара она отмечена как discontinued SKU (EOL), поэтому при подборе замены и совместимых конфигураций важно учитывать актуальность платформы и доступность комплектующих.

Функциональные возможности MBD-B2SD2-8C-TF

Плата построена на Intel Xeon D Processor (Skylake-D), включая Intel Xeon Processor D-2141I. Поддерживается один процессорный сокет FCBGA-2518, а заявленный TDP CPU составляет 65 W. Платформа использует SoC-архитектуру и ориентирована на компактные серверные решения, где важны интегрированная вычислительная часть, сетевые возможности и базовые средства удаленного управления.

По памяти плата поддерживает до 128 GB Registered ECC RDIMM DDR4-2133 MHz в 4 DIMM-слотах. Допускаются модули 2133/2400 MHz ECC DDR4 VLP RDIMM, а в перечне размеров DIMM указаны 8 GB, 16 GB и 32 GB. Рабочее напряжение памяти составляет 1.2 V. Для хранилища и расширения предусмотрены 1 SATA3 порт с пропускной способностью 6 Gbps, один слот PCI-E 3.0 x4 и один интерфейс M.2 с подключением PCI-E 3.0 x4.

Из сетевых и управляющих функций доступны dual LAN with SoC, два порта 10GbE Ethernet через KR interface to BP, а также IPMI на базе ASPEED AST2500. Встроенная графика и управление реализованы через Aspeed AST2500 BMC. Для обслуживания и мониторинга доступны Intel Node Manager, IPMI2.0, NMI, SPM, SSM, SUM, SuperDoctor 5 и Watchdog. Поддерживается IPMI v1.5 / 2.0 с KVM support.

Технические особенности

• Форм-фактор: Proprietary.
• Габариты: 4.94" x 1.2" (12.55 cm x 3.05 cm).
• Процессор: Intel Xeon D Processor (Skylake-D), Intel Xeon Processor D-2141I.
• Сокет: single socket FCBGA-2518.
• TDP: 65 W.
• Ядра и потоки: 8 cores, 16 threads.
• Кэш: 11 MB.
• Максимальный объем памяти: up to 128 GB.
• Тип памяти: Registered ECC RDIMM, DDR4-2133 MHz.
• Слоты памяти: 4 DIMM slots.
• Поддерживаемые модули: 8 GB, 16 GB, 32 GB.
• Напряжение памяти: 1.2 V.
• Чипсет: System on Chip.
• IPMI: ASPEED AST2500.
• Сетевые контроллеры: dual LAN with SoC.
• Сетевые порты: two 10GbE Ethernet ports from KR interface to BP.
• Видео: Aspeed AST2500 BMC.
• SATA: 1 SATA3 (6 Gbps) port.
• USB: USB section present in спецификации, но конкретные порты не указаны.
• TPM: 1 TPM Header & Chip both.
• PCI-E: 1 PCI-E 3.0 x4.
• M.2 interface: 1 PCI-E 3.0 x4.
• M.2 form factor: 2242 / 2280 / 22110.
• M.2 key: M-Key.
• BIOS: 256 Mb SPI Flash with AMI BIOS.
• BIOS features: ACPI 6.1, UEFI 2.7, SMBIOS 2.8, SMBIOS 3.1, PCI FW 3.2, Plug and Play (PnP).
• Power configuration: +12V DC Power Input.
• PC health monitoring: monitoring of +12V, memory voltages, CPU voltages, VBAT.
• LED: Power LED, UID/Remote UID.
• Other features: ACPI power management, control of power-on for recovery from AC power loss.

Плата указана как совместимая с решениями SuperServer only. В разделе ресурсов доступны Tested Memory List, Tested HDD / SSD List, Tested M.2 List, Tested AOC List, Motherboard Manual, Quick Reference Guide, Update Your BIOS, BMC/IPMI Firmware, драйверы и утилиты, Driver CD и OS Compatibility.

Применение

Материнская плата применяется в компактных серверных системах Supermicro, где требуется встроенный процессор Intel Xeon D, поддержка ECC-памяти, сетевые порты 10GbE, аппаратное удаленное управление IPMI и базовый набор интерфейсов для серверного хранения и расширения. Решение подходит для встроенных серверных платформ, сетевых узлов, небольших вычислительных систем и серверов, собранных на базе SuperServer.

Совместимость

• Совместимость с процессорами Intel Xeon D Processor (Skylake-D), включая Intel Xeon Processor D-2141I.
• Поддержка single socket FCBGA-2518.
• Память: Registered ECC RDIMM DDR4-2133 MHz, а также 2133/2400 MHz ECC DDR4 VLP RDIMM.
• Поддержка модулей 8 GB, 16 GB и 32 GB.
• Совместимость с SuperServer only.
• Доступны тестовые списки памяти, HDD/SSD, M.2 и AOC.

Монтаж и эксплуатация

• Форм-фактор Proprietary требует установки в совместимую серверную платформу.
• Питание: +12V DC Power Input.
• Для охлаждения заявлено отсутствие вентиляторов на самой плате, FAN: N/A.
• Встроен контроль напряжений и состояния питания, включая CPU voltages, memory voltages и VBAT.
• Для восстановления после отключения питания поддерживается control of power-on for recovery from AC power loss.

Ограничения и условия использования

• SKU имеет статус EOL / discontinued SKU.
• Плата предназначена для использования только в составе SuperServer.
• USB-порты в спецификации присутствуют, но их количество не раскрыто.
• На странице не указаны температуры эксплуатации, комплектация розничной поставки и логистические параметры.
