Артикул: MBD-C7Z270-PG-O

Наличие уточняйте

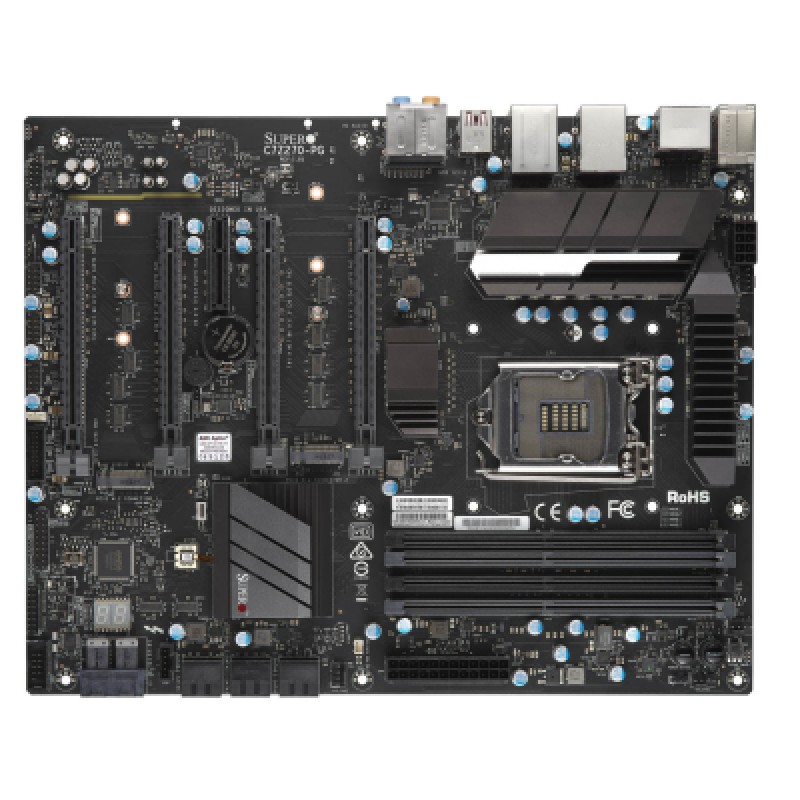

Supermicro MBD-⁠C7Z270-⁠PG-⁠O материнская плата ATX Intel Z270 LGA1151

Цена последней отгрузки со склада:

47 450 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C7Z270-PG-O

Supermicro MBD-C7Z270-PG-O - материнская плата форм-фактора ATX на чипсете Intel Z270 с сокетом LGA1151. Модель предназначена для сборки совместимой системы на базе платформы Intel и относится к серверным комплектующим Supermicro. Плата используется как основа для конфигурации с поддержкой памяти DDR4, подключением SATA-накопителей и установкой компонентов в корпусе форм-фактора ATX.

Для данной модели указаны четыре слота DDR4 DIMM с рабочим диапазоном частот 2133 - 3733 МГц и шесть портов SATA 6 Гбит/с. Такая конфигурация подходит для систем, где требуется универсальная платформа с возможностью установки нескольких модулей памяти и организации дисковой подсистемы через SATA-интерфейс. Плата сочетает стандартный форм-фактор ATX и набор характеристик, необходимых для построения рабочей или серверной сборки на базе процессоров с сокетом LGA1151.

MBD-C7Z270-PG-O можно использовать в проектах, где важны совместимость с памятью DDR4, наличие шести SATA-портов и платформа Intel Z270. При выборе корпуса и остальных комплектующих следует учитывать форм-фактор ATX, тип сокета и конфигурацию памяти, чтобы система соответствовала требованиям по размещению и подключению компонентов.

Функциональные возможности

При проектировании сервера на C7Z270-PG сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Intel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (OC), в 4 разъёма DIMM.
  • Тип и режимы памяти: 2400/2133/1866MHz Non-ECC DDR4 SDRAM 72-bit, 288-pin (UDIMM) DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Один Ethernet PHY i219V.
  • SATA: Intel Z270 Express контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; + 2 PCI-E 3.0 x4 M.2 (M-key)(2x поддержка 22110, 1 compatible с SATA)(M.2 слот#1 поддержка both SATA и PCI-E. M.2 слот#2 поддержка PCI-E только.)(RAID 0,1 Поддержка) + 2 PCI-E 3.0 x4 U.2 (1 share с M.2)(RAID 0,1 Поддержка).
  • M.2: Интерфейс M.2: 2 PCI-E 3.0 x4; Формат: 22110 (RAID 0,1 Поддержка).
  • PCIe: 4 PCI-E 3.0 x16,; 1 PCI-E 3.0 x4; ***4 PCI-E3.0 x16 слоты (Режим работы 16/NA/16/NA, 8/8/8/8, Auto Switch), 1 PCI-E3.0 x4 слот***.
  • USB: 8 USB 2.0 портов (2 сзади + 6 колодки); 4 USB 3.0 портов (2 сзади + 2 колодки); 4 USB 3.1 портов (3 Type A, 1 Type C).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро C7Z270-PG подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (OC), в 4 разъёма DIMM; 2400/2133/1866MHz Non-ECC DDR4 SDRAM 72-bit, 288-pin (UDIMM) DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-732D4-500B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
C7Z270-PGIntel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Один Ethernet PHY i219V
C7Z270-CGIntel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (O.C), в 4 разъёма DIMM; 1 LAN с Intel Один Ethernet PHY i219V
C7Z270-CG-LIntel 6-го/7-го поколения Core i7/Corei5/Corei3/Pentium/Celeron серии.; 1 процессорный разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 120W TDPДо 64GB небуферизованная non-ECC UDIMM, DDR4-2800MHz (O.C), в 4 разъёма DIMM; 1 LAN с Intel Один Ethernet PHY i219V; 1 RJ45 Gigabit Ethernet LAN портов
C7Z370-CG-L8th поколения Intel Core i7(8086K и 8700K are not поддерживается)/i5/i3/Pentium/Celeron процессор.; 1 процессорный разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 120W TDP; 8th поколения Intel Core desktop процессоры are поддерживается с Intel 300 серии чипсет motherboards толькоДо 64GB небуферизованная non-ECC UDIMM, DDR4-up до 3000+ MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Один Ethernet PHY i219V; 1 RJ45 Gigabit Ethernet LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата C7Z270-PG. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-C7Z270-PG-O

Оперативная память

Напряжение памяти
1.2V, 1.35V
Ёмкость и слоты памяти
64GB небуферизованная non-ECC UDIMM, DDR4-3733MHz (OC), в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866MHz Non-ECC DDR4 SDRAM 72-bit, 288-pin (UDIMM) DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W TDP
Сокет процессора
LGA 1151
Тепловой пакет CPU
До 160W
Чипсет
Intel Z270 Express

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 HDMI порт, 1 DP (DisplayPort) порт,; ***HDMI Поддержка До HDMI2.0(HDCP 2.2 Поддержка), Display порт Поддержка До DP1.2***
Графический контроллер
***HDMI Поддержка До HDMI2.0(HDCP 2.2 Поддержка), Display порт Поддержка До DP1.2***
Звуковая подсистема
RealTek ALC1150 HD Audio
Порты USB
8 USB 2.0 портов (2 сзади + 6 колодки); 4 USB 3.0 портов (2 сзади + 2 колодки); 4 USB 3.1 портов (3 Type A, 1 Type C)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Один Ethernet PHY i219V
Слоты PCIe
4 PCI-E 3.0 x16,; 1 PCI-E 3.0 x4; ***4 PCI-E3.0 x16 слоты (Режим работы 16/NA/16/NA, 8/8/8/8, Auto Switch), 1 PCI-E3.0 x4 слот***

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel Z270 Express контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; + 2 PCI-E 3.0 x4 M.2 (M-key)(2x поддержка 22110, 1 compatible с SATA)(M.2 слот#1 поддержка both SATA и PCI-E. M.2 слот#2 поддержка PCI-E только.)(RAID 0,1 Поддержка) + 2 PCI-E 3.0 x4 U.2 (1 share с M.2)(RAID 0,1 Поддержка)
Разъёмы M.2
Интерфейс M.2: 2 PCI-E 3.0 x4; Формат: 22110 (RAID 0,1 Поддержка)

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов
Дополнительные функции
Поддержка SPDIF-Out(сзади); Разъём питания 8-pin 12 V DC, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве
Контроль напряжений
+12V, +3.3V, +5V
Контроль температуры
Защита CPU при перегреве, Измерение температуры через I2C, PECI, Поддержка Thermal Monitor 2 (TM2)

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, Watchdog
Тип BIOS
AMI UEFI
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 3.0; ACPI 5.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 3.0; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Прохор Денисов24.12.2025

5/5

Собирали систему на LGA1151 и сразу проверили, как поведет себя плата с DDR4 и шестью SATA. После запуска диски определились, память тоже поднялась без дополнительных настроек. Для рабочей машины получилась удобная основа.

Плюсы товара

диски и память определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что проверить перед установкой MBD-C7Z270-PG-O, чтобы не ошибиться с платформой процессора?

Нужно сопоставить сокет процессора: на плате указан LGA1151. Если ваш процессор не под этот сокет, установка невозможна.

Как сочетание чипсета Intel Z270 и памяти DDR4 отразится на выборе конфигурации по частоте?

Плата рассчитана на DDR4 и рабочий диапазон частот 2133–3733 МГц. При подборе памяти важно ориентироваться на поддерживаемый диапазон, чтобы получить корректную конфигурацию работы.

Сколько устройств хранения можно подключить к плате через SATA и какие ограничения это создаст для дисковой подсистемы?

На плате 6 портов SATA 6 Гбит/с. Это ограничивает количество напрямую подключаемых SATA-накопителей без использования дополнительных контроллеров, поэтому при планировании RAID/массива нужно учитывать доступные порты.

Почему при установке в корпус ATX важно учитывать форм-фактор платы?

Плата выполнена в форм-факторе ATX. При выборе корпуса нужно проверить, что в нем предусмотрена совместимость по посадочным местам для ATX, иначе установка и кабельная разводка могут быть затруднены.

Какие практические шаги помогут снизить риск несовместимости при сборке системы на базе этой платы?

До сборки сопоставьте сокет LGA1151, тип и частотный диапазон DDR4 (2133–3733 МГц) и доступность SATA-портов (6 штук) под вашу схему хранения; так вы уменьшите риск, что ключевые компоненты не встанут или не будут работать как ожидается.
