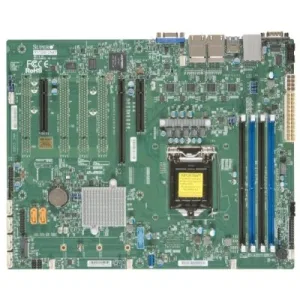

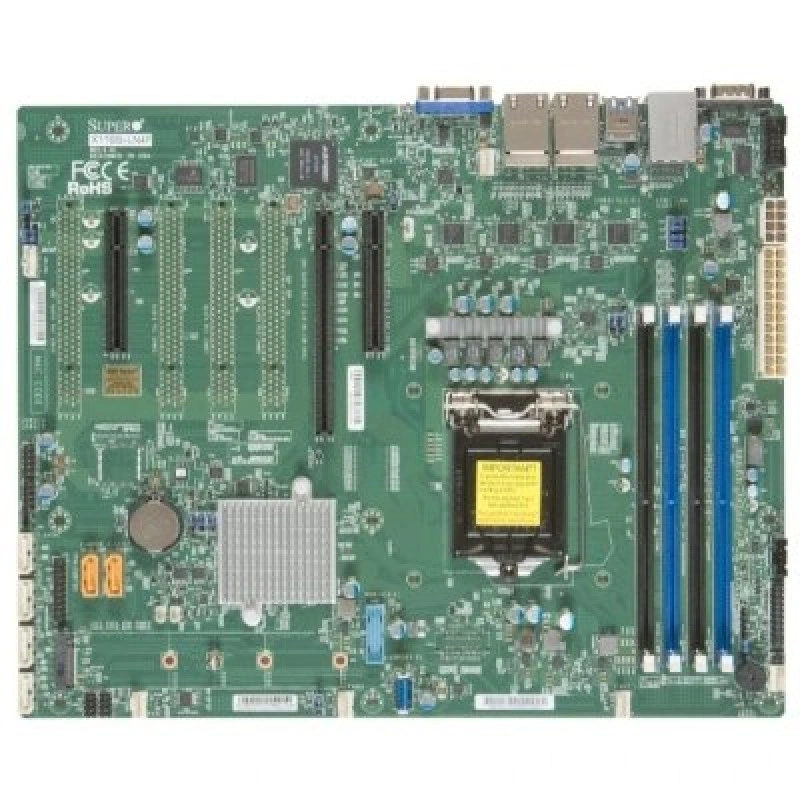

Материнская плата Supermicro MBD-X11SSi-LN4F-B
Цена последней отгрузки со склада:
27 545 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X11SSi-LN4F-B
Supermicro MBD-X11SSi-LN4F-B - серверная материнская плата формата ATX для совместимых систем на платформе Intel C236 и сокете 1151. Модель рассчитана на построение серверных конфигураций, где требуется сочетание компактного формата ATX, поддержки процессоров под сокет 1151 и базового набора слотов памяти для системного узла. Плата используется как основа серверной сборки, в которой важны предсказуемая совместимость, удобная компоновка и наличие типовых интерфейсов для памяти и процессора.
На плате предусмотрены 4 слота DIMM, что позволяет устанавливать несколько модулей оперативной памяти и настраивать конфигурацию под конкретную нагрузку. Такой набор характеристик делает модель подходящей для серверных задач начального и среднего уровня, а также для специализированных рабочих систем, где не требуется избыточная расширяемость, но важна стабильная работа и совместимость с платформой. Артикул MBD-X11SSi-LN4F-B относится к конкретной модификации серверной платы Supermicro.
Модель может использоваться в серверных корпусах формата ATX, где важны совместимость по сокету, чипсету и числу модулей памяти. Плата подходит для систем, ориентированных на надежную базовую инфраструктуру, файловые сервисы, небольшие вычислительные узлы и другие сценарии, в которых серверная материнская плата служит центральным элементом сборки.
Функциональные возможности
Практическая задача X11SSi-LN4F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.
Управление: ASPEED AST2400 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
- Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s.
- Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
- Сеть: 4 LAN с Intel Ethernet-контроллер I210-AT.
- SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key.
- PCIe: 1 PCIe 3.0 x8,; 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8).
- Управление: ASPEED AST2400 BMC.
- Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X11SSi-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-113MFAC2-R606CB, CSE-813MFTQ-R400CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X11SSi-LN4F | Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP | 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 4 LAN с Intel Ethernet-контроллер I210-AT |
| X11SSH-LN4F | Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP | 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 4 LAN с Intel Ethernet-контроллер I210-AT; Четыре GbE LAN с Intel i210-AT |
| X11SSZ-TLN4F | Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии, Intel Xeon процессор E3-1200 v5 серии, Intel Xeon процессор E3-1200 v6; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP | 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер |
| X11SCL-LN4F | 8th/9th поколения Intel Core i3/Pentium/Celeron процессор, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP | 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-2666MT/s; 4 LAN с Intel Ethernet-контроллер I210-AT; 4 RJ45 |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X11SSi-LN4F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X11SSi-LN4F-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s
- Ёмкость модулей DIMM
- 4GB, 8GB, 16GB
- Количество разъёмов DIMM
- 4
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP
- Сокет процессора
- LGA-1151
- Тепловой пакет CPU
- До 80W
- Чипсет
- Intel C236
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы)
- Графический контроллер
- 1 ASPEED AST2400 BMC порт(ы)
- Последовательные порты
- 1 COM; 1 COM
- Сетевые контроллеры
- 4 LAN с Intel Ethernet-контроллер I210-AT
- Слоты PCIe
- 1 PCIe 3.0 x8,; 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: Заглушка I/O MCP-260-00042-0N
- 1 шт.; Стандартная заглушка I/O для X11SSi-LN4F с EMI Gasket
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; 57.5CM SATA плоский S-S PBF
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
- Дополнительные функции
- WOL; M.2 NGFF разъём; Аппаратная защита CPU при перегреве; Управление включением после восстановления питания
- Контроль напряжений
- VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор перегрева CPU/системы
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
- Тип BIOS
- AMI BIOS, SPI Flash
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Функции BIOS
- ACPI 1.0 / 2.0 / 3.0 / 4.0; APM 1.2; DMI 2.3; PCI 2.3; Plug and Play (PnP); Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Поддержка USB-клавиатуры
