Артикул: MBD-X11SCA-F-B

Наличие уточняйте

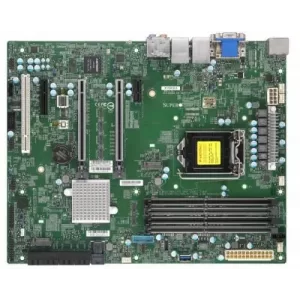

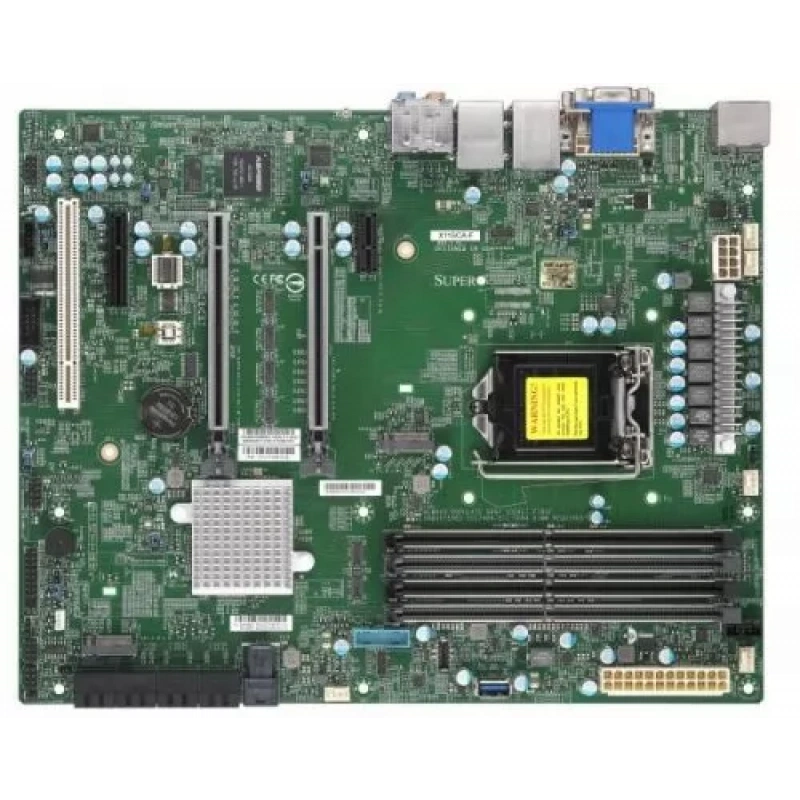

Supermicro MBD-⁠X11SCA-⁠F-⁠B материнская плата ATX

Цена последней отгрузки со склада:

47 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате ATX Supermicro MBD-X11SCA-F-B

Supermicro MBD-X11SCA-F-B - серверная материнская плата форм-фактора ATX для процессоров Intel на платформе LGA1151 и чипсете Intel C246. Модель предназначена для построения компактных и производительных систем, где важны поддержка памяти DDR4, наличие слотов расширения, интерфейсов хранения данных и набора внешних портов для подключения периферии. Исполнение Bulk указывает на поставку без розничной коробки и дополнительных аксессуаров, что удобно для интеграторских и системных сборок.

Плата поддерживает 4 слота памяти DDR4 с частотой до 2666 МГц и максимальным объемом до 128 ГБ. Для накопителей доступны 8 портов SATA 6 Гбит/с с поддержкой RAID и 2 разъема M.2. Возможности расширения представлены 2 слотами PCIe x16 и 1 слотом PCI-E x1. На задней панели находятся 2 сетевых порта RJ-45, а также HDMI, DVI-D, DisplayPort и VGA. Набор USB включает 8 портов USB 3.1. Для охлаждения предусмотрено 5 разъемов для корпусных вентиляторов, а питание подводится через 24-pin основной разъем и 8-pin разъем питания процессора.

Модель MBD-X11SCA-F-B подходит для серверных и рабочих конфигураций, где требуется сочетание современного набора интерфейсов, поддержки большого числа накопителей и удобного подключения внешних устройств. Наличие чипсета Realtek ALC888S добавляет аудиоподсистему, что делает плату уместной и для систем с расширенным мультимедийным или сервисным сценарием применения.

Функциональные возможности

Функциональность X11SCA-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT Shared с IPMI 1 LAN с Intel PHY I219LM LAN-контроллер. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, Shared с IPMI; 2 1GbE LAN портов.
  • SATA: Intel C246 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4; Формат: 2242/2260/2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4,; 1 PCIe 3.0 x1,; 2 PCIex16 слоты are running at NA/16, или 8/8; 1 - 5V PCI 32bit.
  • USB: 2 USB 3.1 Gen2 порт(ы) (1 type A; 1 сзади type A).
  • Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT Shared с IPMI 1 LAN с Intel PHY I219LM LAN-контроллер.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SCA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-732D4-500B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11SCA-FIntel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, Shared с IPMI; 2 1GbE LAN портов
X11SSA-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
X11SCZ-F8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SCA-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00122-0N — 1 шт., Кабель SATA CBL-0044L — 2 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MCP-260-00122-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SCA-F-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 95W
Чипсет
Intel C246
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы), 1 DVI - D порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
2 USB 3.1 Gen2 порт(ы) (1 type A; 1 сзади type A)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT, Shared с IPMI
Сетевые порты
2 1GbE LAN портов
Слоты PCIe
1 PCIe 3.0 x4,; 1 PCIe 3.0 x1,; 2 PCIex16 слоты are running at NA/16, или 8/8; 1 - 5V PCI 32bit

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00122-0N
1 шт.; X11SCA серии Заглушка I/O
Комплект: Кабель SATA CBL-0044L
2 шт.; SATA3 Cable

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C246 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4; Формат: 2242/2260/2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Контроль напряжений CPU, Напряжение чипсета, Разъём датчика вскрытия корпуса, 5 -fan состояние, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Светодиодные индикаторы
Индикатор дежурного питания
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Разъём питания ATX, Включение с клавиатуры из Soft-Off

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, SSM, IPMI2.0, Watchdog; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT Shared с IPMI 1 LAN с Intel PHY I219LM LAN-контроллер

Отзывы о товаре

Савелий Яковлев29.07.2025

5/5

Эту плату брали на замену в рабочий сервер, после сборки система увидела процессор и четыре модуля DDR4. Понравилось, что можно спокойно подключить несколько накопителей и не упираться в нехватку портов. Для такой машины вышло очень удобно.

Плюсы товара

Система увидела процессор

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Почему важно заранее сверить сокет и чипсет: плата под LGA1151 и Intel C246?

Плата рассчитана на процессоры под сокет LGA1151 и чипсет Intel C246. Если платформа в вашем корпусе использует другой сокет/чипсет, совместимость по установке и работе может не соответствовать требованиям конфигурации.

Сможете ли вы собрать конфигурацию с нужным объемом ОЗУ, если на плате 4 слота DDR4 и максимум 128 ГБ?

Лимит по ОЗУ задан комбинацией 4 слотов DDR4 и максимального объема 128 ГБ. При подборе конфигурации сравните требуемый объем с этим потолком и количеством слотов, чтобы избежать ситуации, когда нужно покупать дополнительные платы или менять комплектацию.

Если вы планируете хранение с большим числом дисков, что учесть из-за 8 SATA и 2 M.2?

Порты хранения ограничены 8 SATA 6 Гбит/с и 2 разъема M.2. При проектировании массива заранее распределите, какие устройства пойдут в SATA, а какие — в M.2, и учтите, что RAID заявлен для поддержки дисковой подсистемы.

Какие риски по старту системы возникают, если в корпусе/сборке не предусмотрены нужные разъемы питания 24-pin и 8-pin CPU?

Плата требует основной разъем питания 24 pin и питание процессора 8 pin. При сборке проверьте наличие соответствующих линий и кабелей в БП, иначе возможны проблемы с запуском или некорректной работой.

Насколько гибко можно организовать охлаждение и как проверить, что разъемов для вентиляторов достаточно?

На плате предусмотрено 5 разъемов для корпусных вентиляторов 4-pin. Это влияет на схему охлаждения: если в корпусе больше вентиляторов, чем доступно разъемов, потребуется продумать распределение и управление подключениями.
