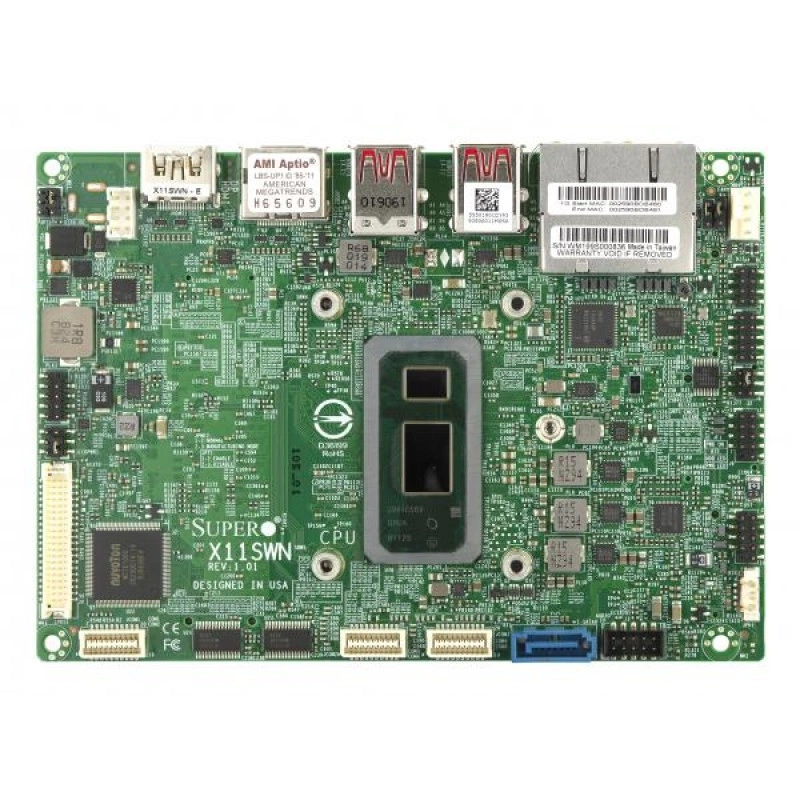

Материнская плата Supermicro X11SWN-E-WOHS MBD-X11SWN-E-WOHS

Основная информация о материнской плате Supermicro MBD-X11SWN-E-WOHS

Supermicro MBD-X11SWN-E-WOHS — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X11SWN-E-WOHS. Процессорная платформа: 8th поколения Intel Core i5-8365UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2400MHz 260pin SODIMM. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X11SWN-E-WOHS задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 8th поколения Intel Core i5-8365UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB.
• Тип и режимы памяти: 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2400MHz 260pin SODIMM.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM.
• SATA: I-SATA0 (1x SATA 3.0 порт); 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, M-Key, E-Key; M.2 2242/3042/2280 B-Key (USB3.0/2.0 x 1,SATA Gen3 x 1) с nano SIM holder;M.2 2230 E-Key (CNVi/PCIe 3.0 x1/USB2);M.2 2242/2280 M-Key (PCIe 3.0 x4,SATA Gen3 x 1), NVMe Поддержка.
• USB: 4 USB 3.1 Gen2 порт(ы) (4 сзади type A); Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SWN-E-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 8th поколения Intel Core i5-8365UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 2666/2400/2133 MT/s non-ECC DDR4 небуферизованная 2400MHz 260pin SODIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 70°C (32°F - 158°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SWN-E-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
