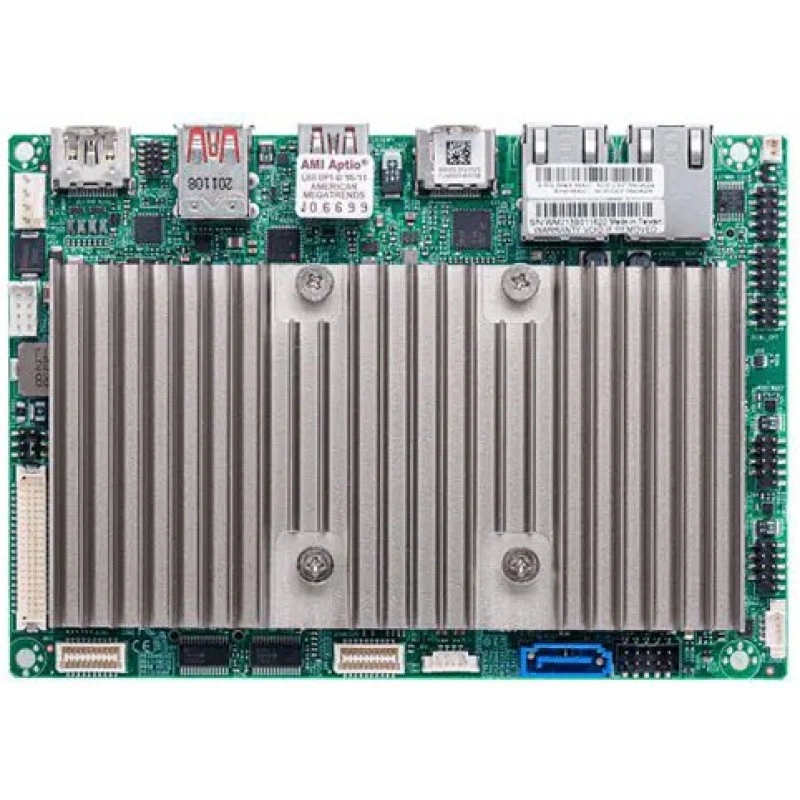

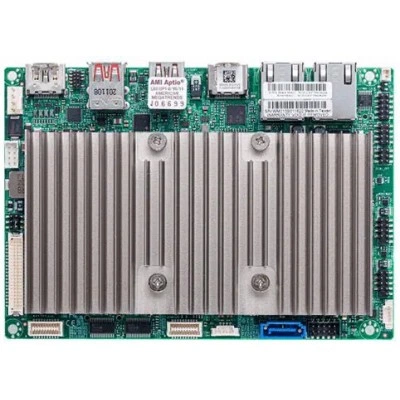

Материнская плата Supermicro X12STN-E MBD-X12STN-E

Основная информация о материнской плате Supermicro MBD-X12STN-E

Материнская плата Supermicro MBD-X12STN-E предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X12STN-E. Поддерживаемая процессорная конфигурация: 11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: 3200 MT/s non-ECC DDR4 небуферизованная ered 260pin SODIMM. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение.; 2 RJ45 2.5 Gigabit Ethernet LAN порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X12STN-E сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s.
• Тип и режимы памяти: 3200 MT/s non-ECC DDR4 небуферизованная ered 260pin SODIMM.
• Сеть: 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение.; 2 RJ45 2.5 Gigabit Ethernet LAN порт.
• SATA: 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, M-Key, E-Key; M.2 2242/3042/2280 B-Key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder M.2 2230 E-Key (CNVi/PCIe 3.0 x1/USB2) M.2 2242/2280 M-Key (PCIe 4.0 x4), NVMe Поддержка.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.
• Видео: 1 Intel Iris Xe Graphics порт(ы); Два канал 48-bit LVDS(max. resolution До 1920x1200@60Hz), HDMI 2.0b (max. resolution До 4096x2160@60Hz), HDMI 1.4b (max. resolution До 4096x2160@30Hz), DP (Alt mode, max. resolution До 4096x2304@60Hz); 2 HDMI порт(ы), 1 48-bit LVDS порт(ы), 1 DP (Alt mode) порт(ы).

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12STN-E подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 3200 MT/s non-ECC DDR4 небуферизованная ered 260pin SODIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: -40°C - 60°C. Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12STN-E. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
