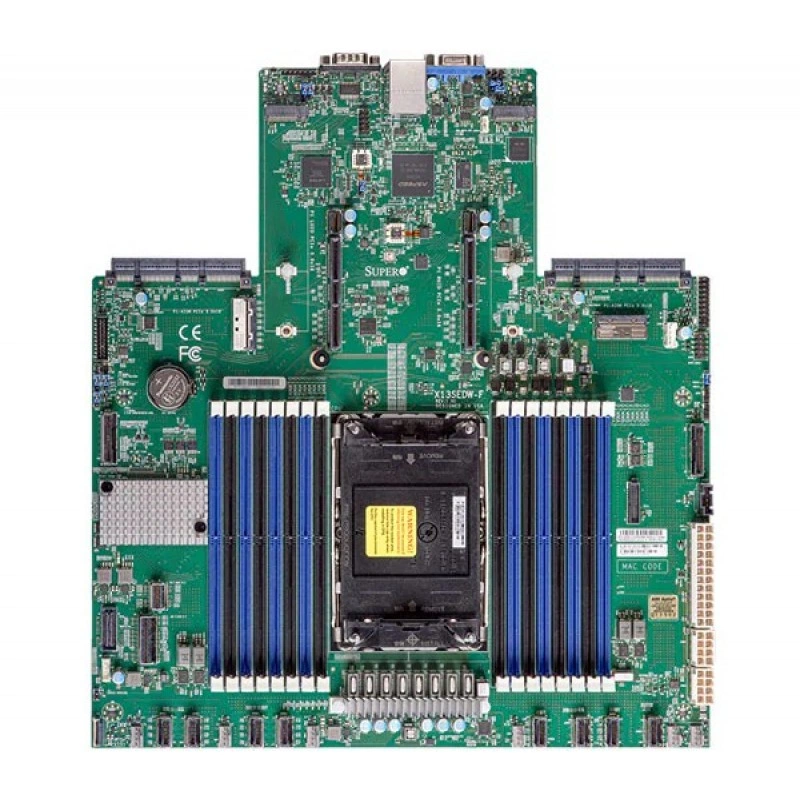

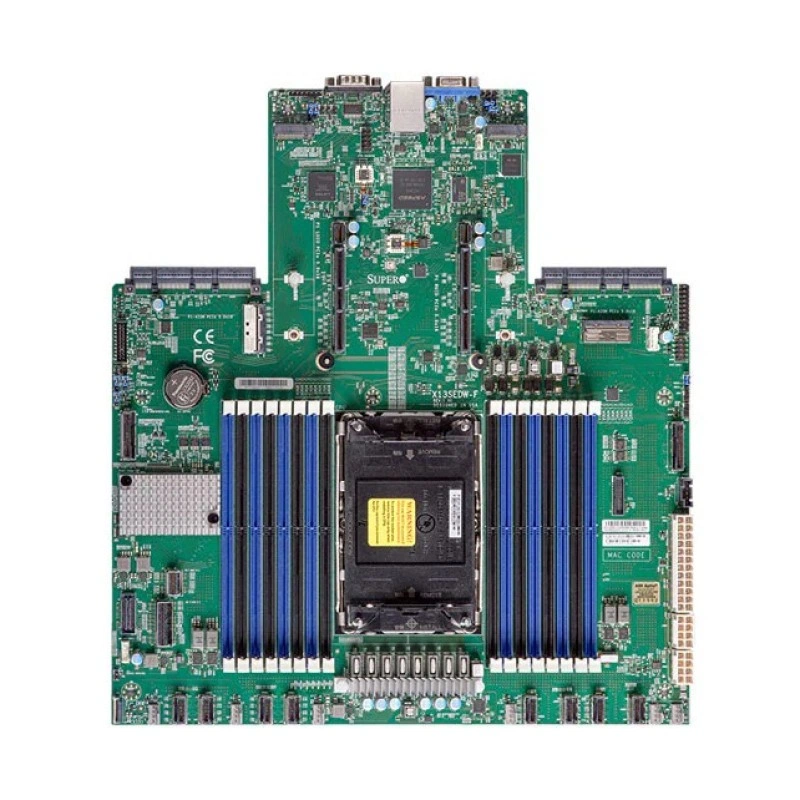

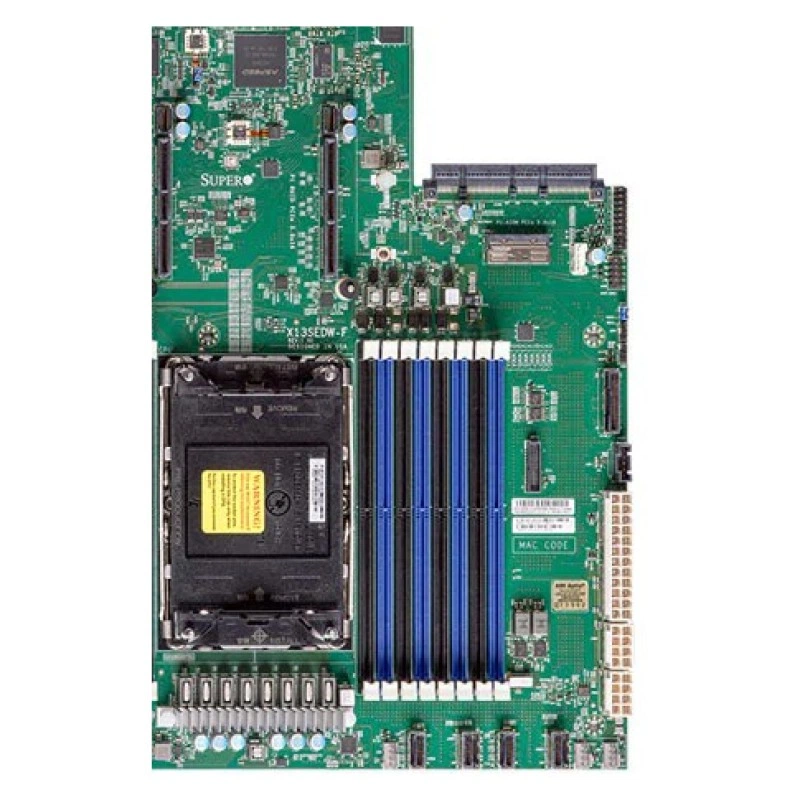

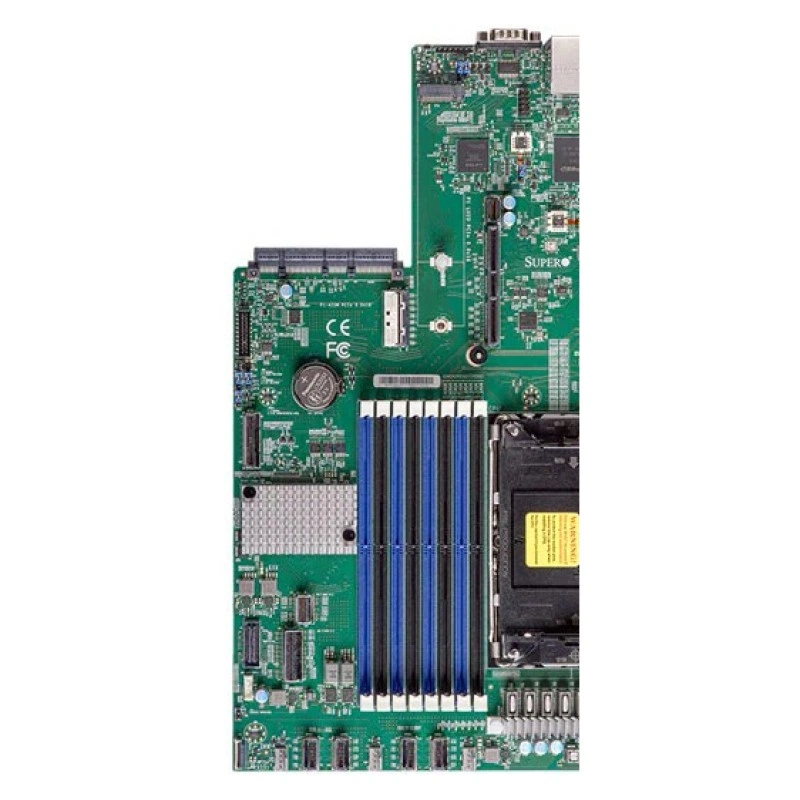

Материнская плата Supermicro X13SEDW-F ( For SuperServer Only ) MBD-X13SEDW-F

Основная информация о материнской плате Supermicro MBD-X13SEDW-F

Supermicro MBD-X13SEDW-F используют как основу серверов и специализированных вычислительных узлов. Модель X13SEDW-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры.

Формат платы — Проприетарный CloudDC. Её габариты составляют 13" x 13" (33.02cm x 33.02cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM. Сетевые контроллеры и подключение: AIOM для LAN; 1 RJ45 LAN порт(ы). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X13SEDW-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры.
• Форм-фактор и габариты: Проприетарный CloudDC; 13" x 13" (33.02cm x 33.02cm).
• Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM.
• Сеть: AIOM для LAN; 1 RJ45 LAN порт(ы).
• SATA: 12 SATA (6Gbps) через Intel C741; RAID 0/1/5/10 Поддержка; Intel C741 контроллер для 12 SATA3 (6 Gbps) портов.
• M.2: 2 M.2 PCIe 3.0 x2 слоты (M-key 2280/22110).
• PCIe: 1 PCIe 5.0 x8 AIOM слот; 1 PCIe 5.0 x0 AIOM слот; 2 PCIe 5.0 x16 слоты; 8 PCIe 5.0 x4 через MCIO разъём слоты; 1 PCIe 5.0 x8 через MCIO разъём слот.
• USB: 2 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади).
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SEDW-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 4400MT/s ECC DDR5 RDIMM/3DS RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SEDW-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
