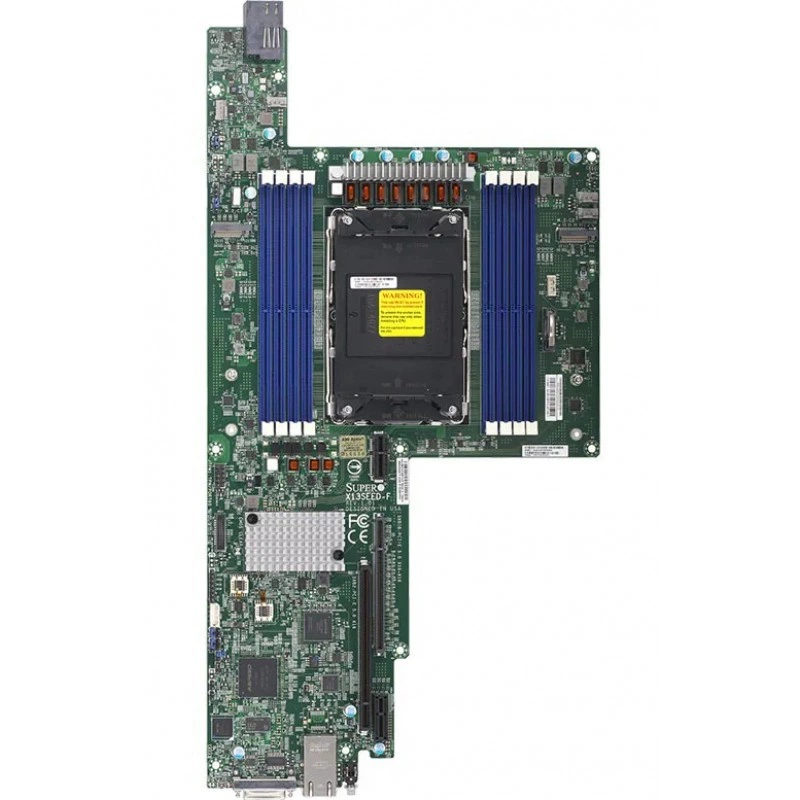

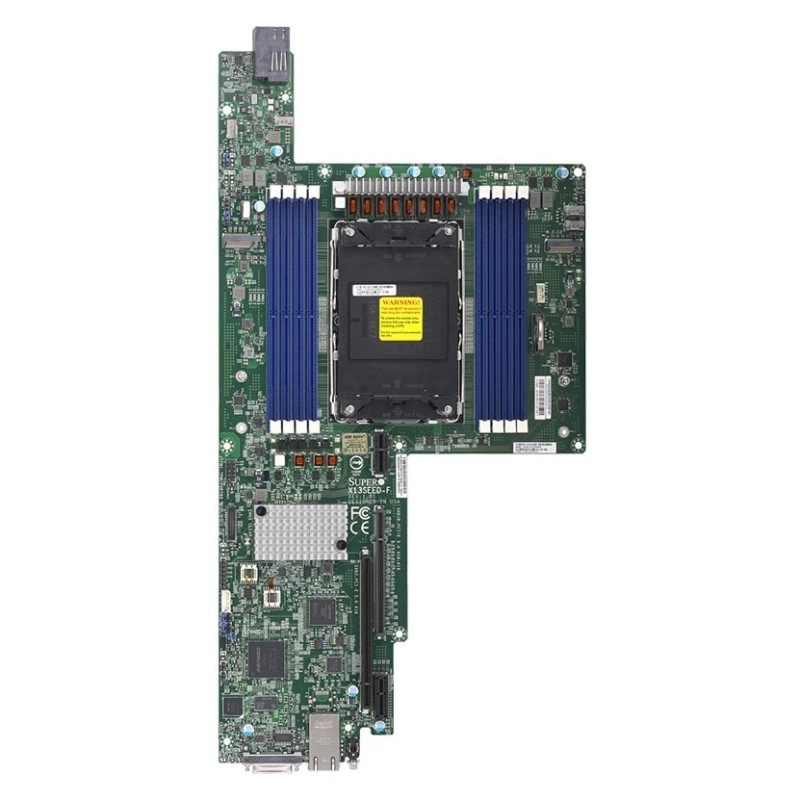

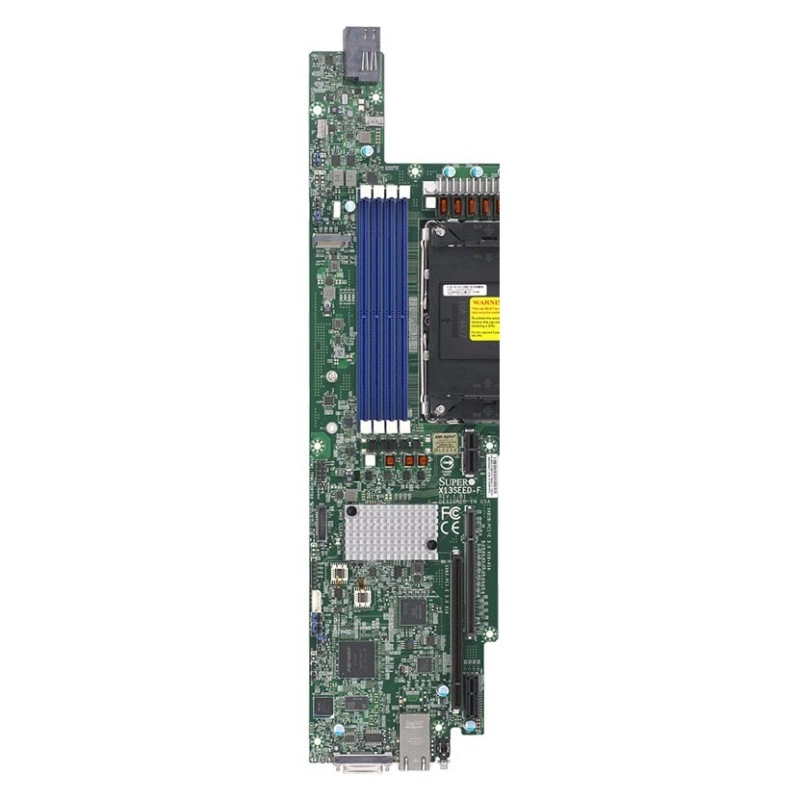

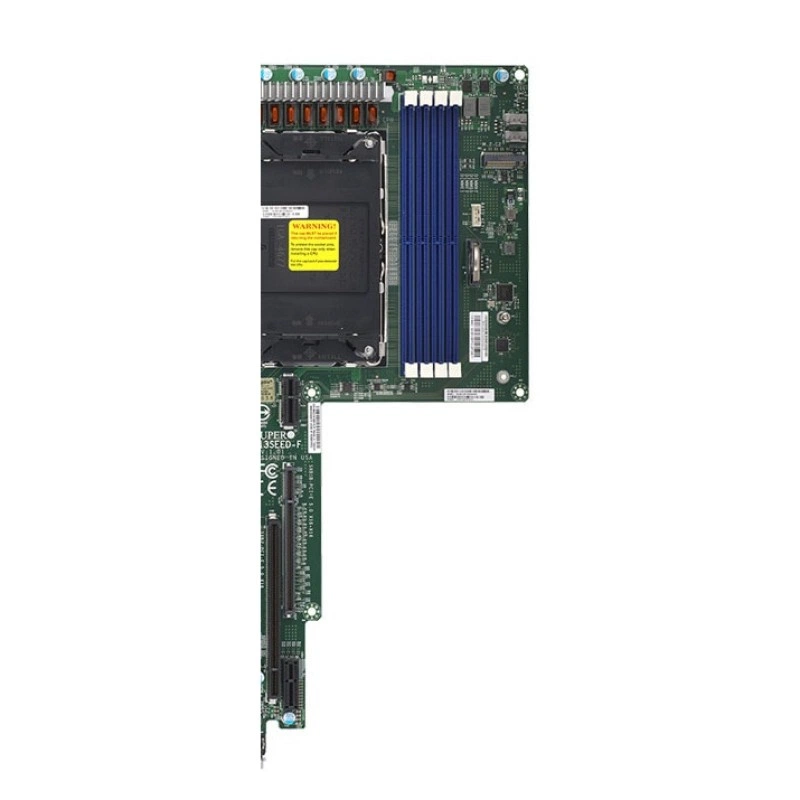

Материнская плата Supermicro X13SEED-F MBD-X13SEED-F

Основная информация о материнской плате Supermicro MBD-X13SEED-F

Supermicro MBD-X13SEED-F — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X13SEED-F. Процессорная платформа: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры.

Формат платы — Проприетарный. Её габариты составляют 16.36" x 8.53" (41.56cm x 21.66cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM/RDIMM 3DS, DDR5-5600MT/s в 8 разъёмов DIMM. Сетевые контроллеры и подключение: 1 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 RJ45 для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-AT. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача X13SEED-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC; 1 RJ45 для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-AT. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры.
• Форм-фактор и габариты: Проприетарный; 16.36" x 8.53" (41.56cm x 21.66cm).
• Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM/RDIMM 3DS, DDR5-5600MT/s в 8 разъёмов DIMM.
• Сеть: 1 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 RJ45 для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-AT.
• M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
• PCIe: 1 PCIe 5.0 x16 Right Райзер слот; 2 PCIe 5.0 x16 Left Райзер слоты.
• USB: 2 USB 2 Type-A порт(ы); 1 VGA порт; 2 USB 2.0 портов; 1 Serial порт через KVM разъём..
• Управление: ASPEED AST2600 BMC; 1 RJ45 для Gigabit Ethernet и IPMI shared LAN с Intel Ethernet-контроллер I210-AT.
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов.
• Системная логика: Intel C741.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13SEED-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM/RDIMM 3DS, DDR5-5600MT/s в 8 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SEED-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
