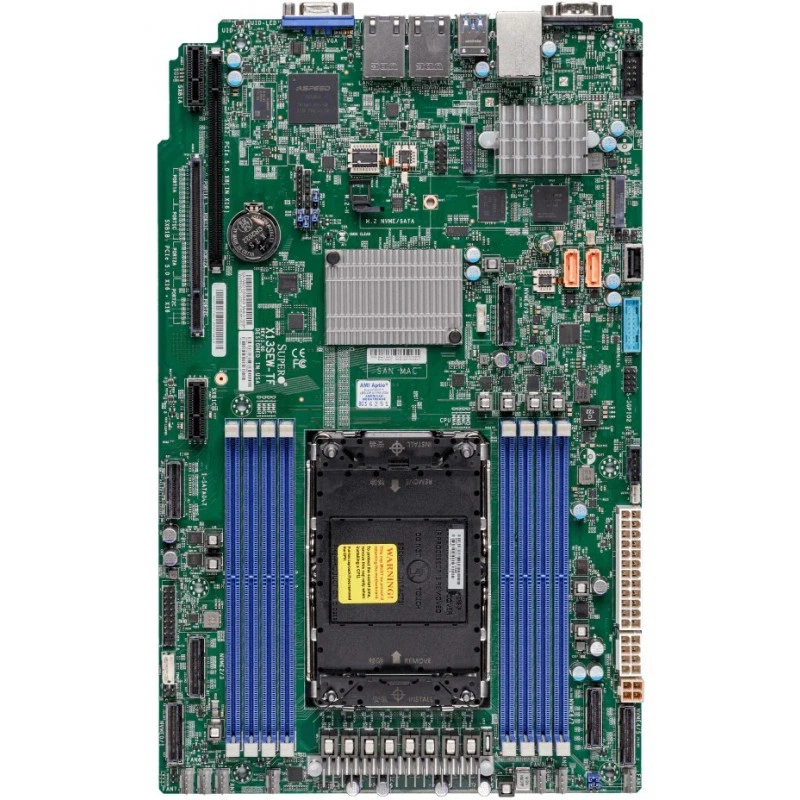

Материнская плата Supermicro X13SEW-TF-OS1 ( For SuperServer Only ) MBD-X13SEW-TF-OS1

Основная информация о материнской плате Supermicro MBD-X13SEW-TF-OS1

Supermicro MBD-X13SEW-TF-OS1 используют как основу серверов и специализированных вычислительных узлов. Модель X13SEW-TF-OS1 определяет совместимость вычислительной части, памяти и расширения. Процессоры: 5-го/4-го поколения Intel Xeon Scalable; 1 процессорный разъём E (LGA-4677); TDP CPU До 350W.

Формат платы — Проприетарный WIO. Её габариты составляют 8" x 13" (20.32cm x 33.02cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 8 разъёмов DIMM; До 2TB 3DS ECC RDIMM DDR5-5600MT/s (1DPC). Поддерживаемый тип и режимы RAM: 5600/5200/4800/4400/4000 MT/s ECC DDR5 RDIMM (3DS); скорость зависит от CPU и заполнения DIMM. Сетевые контроллеры и подключение: 2 LAN с 10GBase-T с Intel X550; 2 RJ45 для рабочих сетевых портов; 1 RJ45 для IPMI. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X13SEW-TF-OS1 сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: 5-го/4-го поколения Intel Xeon Scalable; 1 процессорный разъём E (LGA-4677); TDP CPU До 350W.
• Форм-фактор и габариты: Проприетарный WIO; 8" x 13" (20.32cm x 33.02cm).
• Оперативная память: 8 разъёмов DIMM; До 2TB 3DS ECC RDIMM DDR5-5600MT/s (1DPC).
• Тип и режимы памяти: 5600/5200/4800/4400/4000 MT/s ECC DDR5 RDIMM (3DS); скорость зависит от CPU и заполнения DIMM.
• Сеть: 2 LAN с 10GBase-T с Intel X550; 2 RJ45 для рабочих сетевых портов; 1 RJ45 для IPMI.
• SATA: Intel C741: 10 SATA3 (6Gbps); RAID 0/1/5/10.
• M.2: 1 PCIe 3.0 x2; 2280/22110; M-key.
• PCIe: 1 PCIe 5.0 x8 Right Райзер в физическом x16; 1 PCIe 5.0 x32 Left Райзер; 5 PCIe 5.0 x8 MCIO.
• USB: 4 USB 3.2 Gen1 (2 сзади, 2 через колодку); 3 USB 2.0 (2 сзади, 1 Type-A).
• Управление: ASPEED AST2600 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SEW-TF-OS1 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 5-го/4-го поколения Intel Xeon Scalable; 1 процессорный разъём E (LGA-4677); TDP CPU До 350W. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB 3DS ECC RDIMM DDR5-5600MT/s (1DPC); 5600/5200/4800/4400/4000 MT/s ECC DDR5 RDIMM (3DS); скорость зависит от CPU и заполнения DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -30°C - 60°C (-22°F - 140°F). Рабочая влажность: 8% - 80% (без конденсации). Влажность хранения: 8% - 90% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13SEW-TF-OS1. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
