Артикул: MBD-X13SWA-TF

Наличие уточняйте

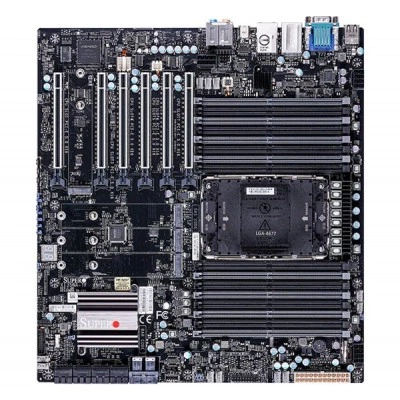

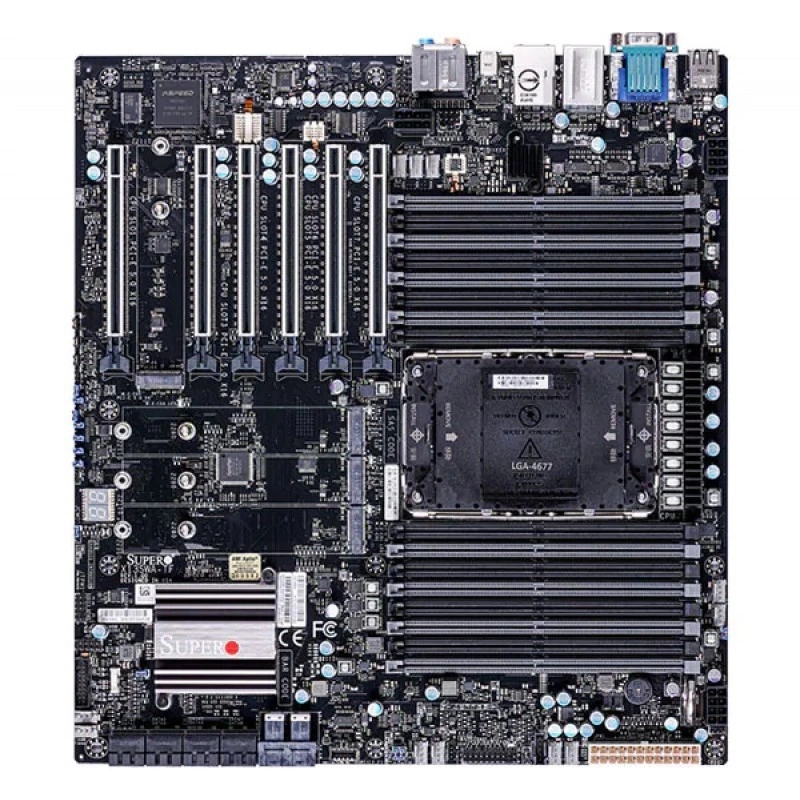

Материнская плата Supermicro X13SWA-⁠TF MBD-⁠X13SWA-⁠TF

Цена последней отгрузки со склада:

96 639 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SWA-TF

Supermicro MBD-X13SWA-TF объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для рабочих станций и прикладных вычислений. Аппаратное исполнение платы — X13SWA-TF. Вычислительная платформа: IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix).

Формат платы — E-ATX. Её габариты составляют 13" x 12" (33.02cm x 30.48cm). Системная логика: Intel W790. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s. Поддерживаемый тип и режимы RAM: 4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2. Сетевые контроллеры и подключение: 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X13SWA-TF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix).
  • Форм-фактор и габариты: E-ATX; 13" x 12" (33.02cm x 30.48cm).
  • Оперативная память: 16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s.
  • Тип и режимы памяти: 4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2.
  • Сеть: 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI.
  • SATA: Intel W790 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10.
  • M.2: Интерфейс M.2: 4 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 6 PCIe 5.0 x16.
  • Охлаждение: 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов).
  • Системная логика: Intel W790.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SWA-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s; 4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-747BTQ-R2K04B, SC743AC-668B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X13SWA-TFIntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix)16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s; 1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI
X13SRA-TF1 процессорный разъём E (LGA-4677); IntelXeon W-3400, W-2400, W-3500 и W-2500 серииКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (2DPC): До 1TB 4800MT/s ECC DDR5 RDIMM/LRDIMM; До 2TB RDIMM 3DS, 512GB ECC RDIMM; DDR5-4800MT/s (1DPC)/4400MT/s (2DPC), в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI; 1 LAN с Marvell AQC113, 1x 10GbE RJ45 LAN порт с AQC113C; 1GbE LAN порт с Intel Ethernet-контроллер I210-AT10GbE LAN с Marvell AQC113
X13SEW-TF1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
X13SEW-F1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SWA-TF. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X13SWA-TF

Оперативная память

Напряжение памяти
1.1V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 4TB 3DS ECC регистровая RDIMM, DDR5-4800MT/s
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
16
Тип и скорость памяти
4800/4400 MT/s ECC DDR5 RDIMM (3DS) 1.До 4TB 3DS ECC RDIMM, 1TB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-3400/ W-3500 серии в 16 разъёмов DIMM. 2.До 2TB 3DS ECC RDIMM, 512GB ECC RDIMM; DDR5-4800MT/s(1DPC)/ 4400MT/s(2DPC), с Intel Xeon W-2

Процессорная подсистема

Поддерживаемые процессоры
IntelXeon W-3400, W-2400, W-3500 и W-2500 серии; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 385W TDP; ** Поддержка CPU overclocking (опционально, процессоры model name с X suffix)
Сокет процессора
LGA-4677
Тепловой пакет CPU
До 385W
Чипсет
Intel W790
Ядра и потоки
До 60 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Marvell AQC113C, 1x 10GbE RJ45 LAN порт с AQC113C; 1 LAN с Intel Ethernet-контроллер I210-AT, 1x 1GbE LAN порт с Intel i210AT, share с IPMI
Слоты PCIe
6 PCIe 5.0 x16

Конструкция и условия эксплуатации

Габариты
13" x 12" (33.02cm x 30.48cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
Intel W790 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10
Разъёмы M.2
Интерфейс M.2: 4 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
10x 4-pin разъёмы вентиляторов (До 10 вентиляторов)
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Power supply мониторинг

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), Плагины для стороннего ПО, IPMI Utilities, SAA (limited Поддержка)
Тип BIOS
AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash
Функции BIOS
Райзер card auto-detection Поддержка

Отзывы о товаре

Ярослав Сергеев21.05.2026

5/5

Плату ставили в рабочую станцию под тяжелые проекты с Xeon W, и она сразу заняла свое место. Большой запас по памяти и PCIe пригодился, когда подключили несколько плат расширения и быстрые накопители. Отдельно понравилось, что с подключением IPMI и сети потом не пришлось возиться.

Плюсы товара

Много места под память и платы расширения

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски по совместимости нужно учесть при выборе шасси/корпуса для E-ATX, чтобы плата встала без переделок?

Плата выполнена в E-ATX и имеет габариты 13" x 12". Перед установкой в рабочую станцию или корпус нужно подтвердить поддержку E-ATX и достаточное пространство под питание/охлаждение, учитывая TDP CPU до 385 Вт и наличие разъемов под вентиляторы.

Какие ограничения по процессорам и сокету могут повлиять на запуск системы с этой платой?

Поддерживается один сокет LGA-4677 и конкретные серии Intel Xeon W (W-3400/W-2400/W-3500/W-2500) с лимитом TDP до 385 Вт. При подборе CPU важно не выйти за тепловой лимит и убедиться, что BIOS вашей платформы корректно поддерживает выбранный процессор.

Если планируется хранение на NVMe и SATA, какие варианты RAID стоит заранее согласовать, чтобы не получить неверную схему?

Для накопителей на плате есть SATA 3 6 Гбит/с с RAID 0/1/5/10 и M.2/ U.2 линии: указаны 2 x U.2 PCIe 3.0 под NVMe SSD (и RAID опции) и 4 слота M.2 PCIe 5.0 x4 с RAID 0/1/5/10. При проектировании нужно выбрать, какие типы интерфейсов и уровни RAID вы будете использовать под ваш сценарий отказоустойчивости/производительности.

Как встроенные сетевые интерфейсы (1GbE и 10GbE) будут ограничивать или ускорять подключение внешних систем в вашей схеме?

На плате установлены контроллеры Intel I210-AT (1GbE) и Marvell AQC113C (10GbE). Если вам важна передача больших объемов данных, планируйте основную связку через 10GbE и согласуйте сетевую инфраструктуру (кабели/коммутаторы) с 10GbE скоростью.

Что нужно проверить по управлению и безопасности, чтобы удаленная диагностика и TPM соответствовали требованиям ИТ?

Для удаленного администрирования заявлен IPMI, а также TPM 2.0 (header). При внедрении важно учесть, что TDP CPU до 385 Вт требует корректной организации охлаждения, чтобы датчики и управление не уходили в защитные сценарии.
