Микромодуль MicroBlade Supermicro MBI-6219B-T83N (СУПЕРМИКРО)

Артикул: MBI-6219B-T83N

Все товары SUPERMICRO

В наличии

Микромодуль MicroBlade Supermicro MBI-6219B-T83N (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о микромодуле MicroBlade Supermicro

MBI-6219B-T83N - это модульная платформа линейки MicroBlade от Supermicro, рассчитанная на размещение высокоплотных вычислительных узлов в составе blade-архитектуры. Решение ориентировано на построение компактных серверных конфигураций с высокой плотностью размещения узлов, фронтальной загрузкой и обслуживанием в составе шасси MicroBlade. Конструкция и комплектующие карточки указывают на использование интегрированной платы, набора узлов и элементов шасси, а также на поддержку сервисных и диагностических ресурсов производителя.

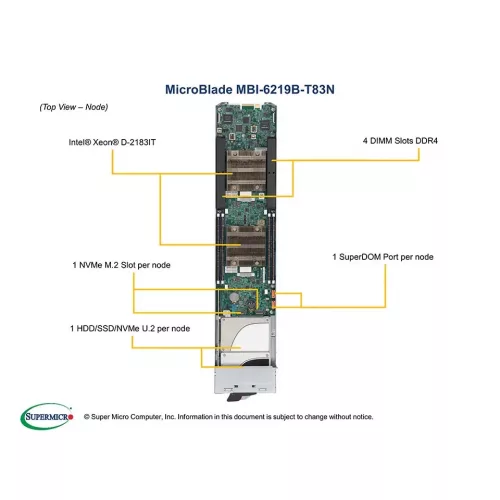

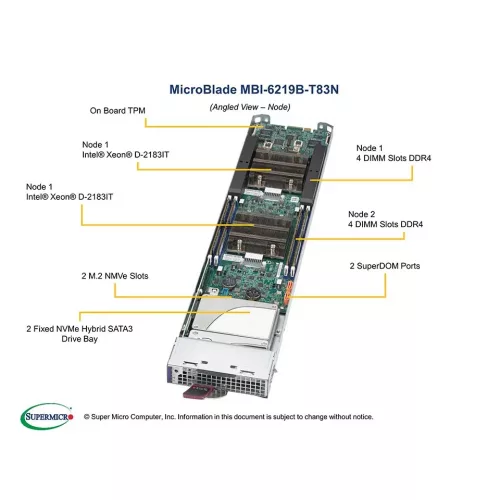

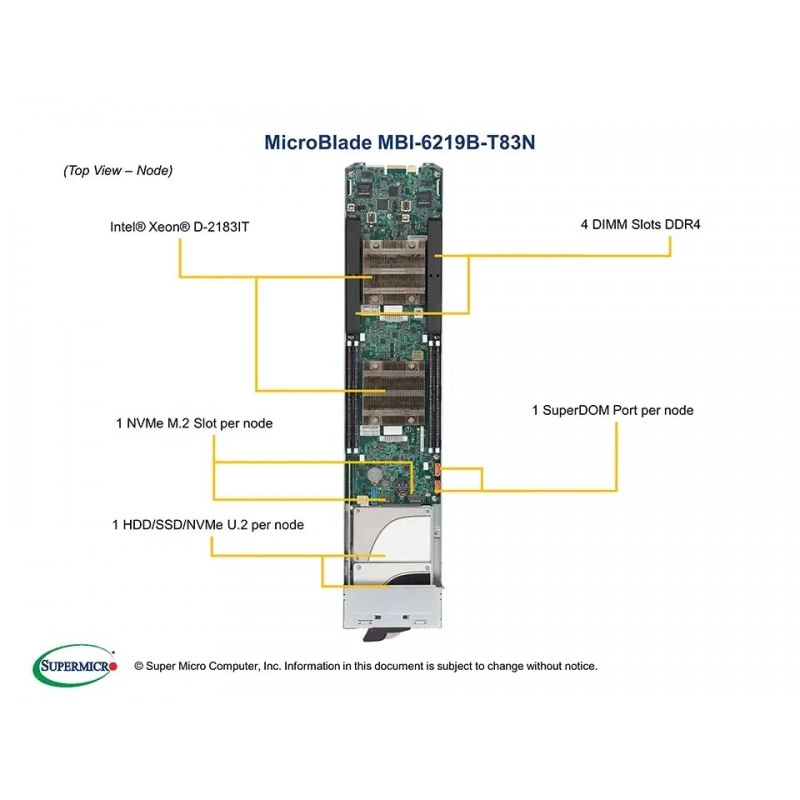

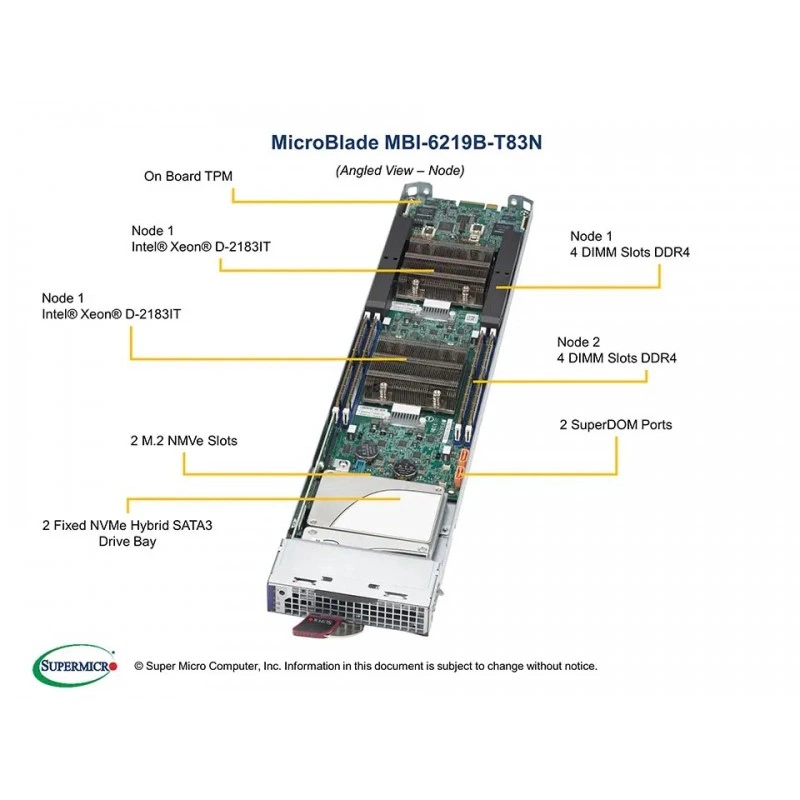

В основе платформы используется узел на базе Intel Xeon processor D-2183IT с 16 ядрами и 32 потоками, а также TDP 100 W. Для памяти предусмотрены 4 слота DDR4 DIMM и поддержка до 128 GB DDR4 ECC VLP RDIMM на частоте 2400 MHz. Платформа поддерживает корректировку одиночных ошибок и обнаружение двойных ошибок при использовании ECC-памяти.

Функциональные возможности MBI-6219B-T83N

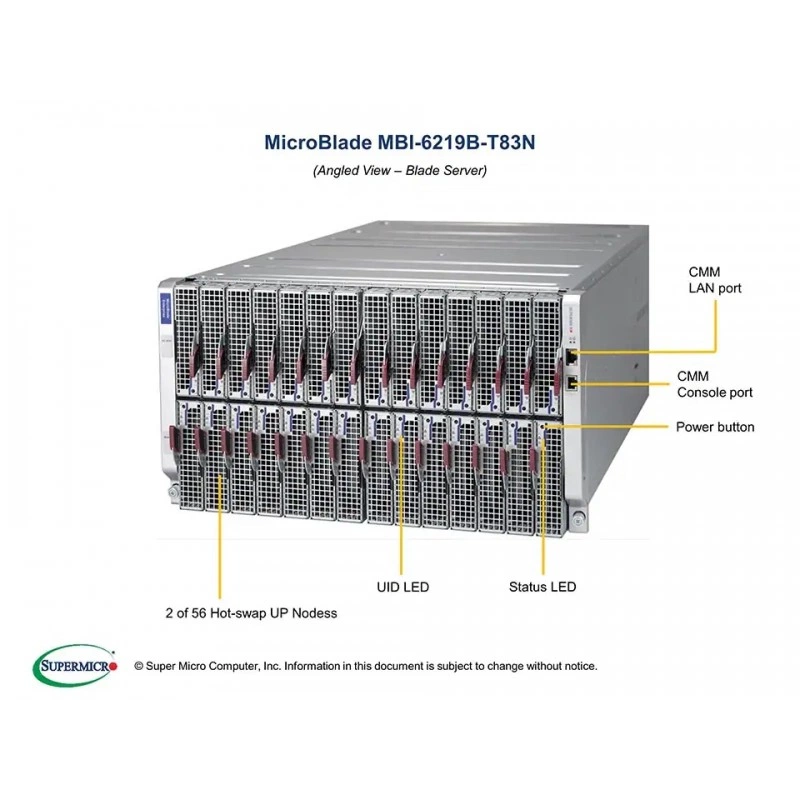

Поддержка модульной blade-архитектуры MicroBlade для высокой плотности размещения узлов.
Каждый узел поддерживает процессор Intel Xeon processor D-2183IT, FCBGA 2518, 100 W.
До 128 GB ECC VLP RDIMM DDR4-2400 в 4 слотах DIMM.
На узел предусмотрен 1 накопитель 2.5" HDD/SSD/NVMe U.2.
Есть порты Dual 10GbE LAN.
Поддерживается фронтальная hot-plug загрузка.
Предусмотрены индикаторы Power LED, Fault LED, Network Activity LED и UID / KVM LED.
Доступны сервисные ресурсы для Drivers & Utilities, BIOS, BMC, Manuals, Tested Memory, Tested HDD, Tested NVMe, OS Certification Matrix и Tested M.2 List.

Технические особенности

Процессор: Intel Xeon processor D-2183IT, FCBGA 2518, 100 W.
Количество ядер / потоков: 16 core, 32 Threads.
Память: 4x DDR4 DIMM sockets.
Максимальный объем памяти: 128 GB DDR4 ECC VLP RDIMM.
Тип памяти: 2400 MHz ECC DDR4 VLP RDIMM.
Размер модуля памяти: 32 GB.
Напряжение памяти: 1.2 V.
Защита памяти: исправление одиночных ошибок и обнаружение двойных ошибок при использовании ECC.
Чипсет: System-on-Chip.
Сетевые контроллеры: Dual 10GbE LAN ports.
BIOS: 128Mb Flash EEPROM.
BIOS-функции: Plug and Play (PnP), APM 1.2, ACPI 1.0/2.0, SMBIOS 2.3, RTC wake up.
Габариты: 1.2" x 4.94" x 23.2".
Габариты в метрической системе: 30.48 mm x 125.48 mm x 589.28 mm.
Масса брутто: 5.01 lbs (2.27 kg).
Доступные цвета: Silver Grey.
Внутренние отсеки: 1x 2.5" HDD/SSD/NVMe U.2 per node, 1x SATA DOM, 1x NVMe M.2 (60/80/110mm).
Рабочая температура: 10 °C to 38 °C.
Температура хранения и нерабочий режим: -40 °C to 70 °C.
Рабочая влажность: 8% to 90% non-condensing.
Нерабочая влажность: 5% to 95% non-condensing.

Применение

Платформа используется в составе серверных MicroBlade-систем, когда требуется высокая плотность вычислительных узлов, модульная компоновка, фронтальная загрузка и централизованное обслуживание. Решение подходит для построения серверных инсталляций с упором на компактность, масштабирование по узлам и использование общих ресурсов шасси.

Совместимость

Материнская плата: MBD-B2SD2-16C-TF.
В комплекте указан узел M628 MicroBlade Skylake-D 2 Node UP (complete assembly).
Поддерживаются проверенные списки памяти, HDD, NVMe и M.2 для данной платформы.
Доступны опциональные модули TPM 2.0 и TPM 1.2.
Поддерживаются варианты SATA DOM 32 GB, 64 GB, 128 GB, 256 GB, а также 16 GB / 32 GB / 64 GB / 128 GB для другой линейки DOM, указанные в списке опций.

Монтаж и эксплуатация

Платформа предназначена для установки в составе MicroBlade-шасси и использования в многомодульной конфигурации.
Поддерживается фронтальная hot-plug загрузка.
Предусмотрены сервисные формы и ресурсы для драйверов, BIOS, BMC, руководств и проверенных конфигураций.

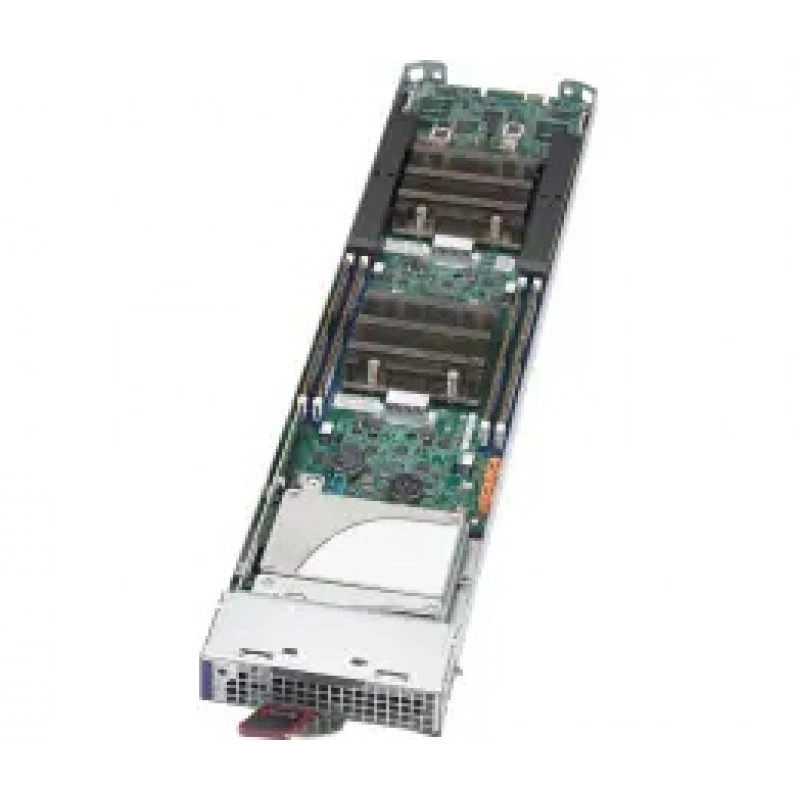

Изображение товара может показывать варианты конфигурации с опциональными частями, поэтому стандартный состав следует сверять по списку комплектности.

Комплектация

MicroBlade Board: MBD-B2SD2-16C-TF-P, 1 шт.
MicroBlade Sled: MCP-680-31409-0N, 1 шт.
Micro Blade Module Chassis: MCP-620-31409-0N, MCP-620-31410-0N, MCP-620-31413-0N, MCP-640-31410-0N, MCP-620-31401-0N.
Air Shroud: MCP-310-31409-0N, 1 шт.
Add-on Card: AOM-BPN-MS28US-P, 1 шт.

Условия эксплуатации

Рабочая температура: 10 °C to 38 °C.
Температура вне работы: -40 °C to 70 °C.
Рабочая относительная влажность: 8% to 90% без конденсации.
Нерабочая относительная влажность: 5% to 95% без конденсации.

Логистические данные

Вес брутто: 2.27 kg.
Размеры: 30.48 x 125.48 x 589.28 mm.

Упаковка и маркировка

Маркировка товара: MBI-6219B-T83N.
Визуально на изображении может быть показана вариативная конфигурация, включающая опциональные части.

Технические характеристики MBI-6219B-T83N

Идентификаторы

SKU: MBI-6219B-T83N
Артикул производителя: MBI-6219B-T83N

Бренд: Supermicro
Модель: MBI-6219B-T83N

Комплектация

Комплект поставки: MBD-B2SD2-16C-TF-P, MCP-680-31409-0N, MCP-620-31409-0N, MCP-620-31410-0N, MCP-620-31413-0N, MCP-640-31410-0N, MCP-620-31401-0N, MCP-310-31409-0N, AOM-BPN-MS28US-P

Мониторинг и индикация

Индикаторы фронтальной панели: Power LED, Fault LED, Network Activity LED, UID / KVM LED

Назначение и классификация

Линейка: MicroBlade

Тип товара: Blade-модуль

Накопители и хранение данных

Отсеки для накопителей: 1 x 2.5" HDD/SSD/NVMe U.2 per node, 1x SATA DOM, 1x NVMe M.2 (60/80/110 мм)

Совместимые накопители: HDD, SSD, NVMe U.2, SATA DOM, NVMe M.2

Оперативная память

Максимальный объем памяти: 128 ГБ DDR4 ECC VLP RDIMM
Напряжение памяти: 1.2 В
Обнаружение ошибок памяти: Corrects single-bit errors, detects double-bit errors using ECC memory

Размер модулей памяти: 32 ГБ
Тип памяти: 2400 МГц ECC DDR4 VLP RDIMM, 4x DDR4 DIMM sockets

Процессорная подсистема

Процессор: Intel Xeon processor D-2183IT, FCBGA 2518, 100 Вт
Сокет / исполнение: FCBGA 2518

Чипсет: System-on-Chip
Ядра / потоки: 16 core, 32 Threads

Размеры и физические параметры

Вес брутто: 5.01 lbs (2.27 кг)
Высота: 1.2" (30.48 мм)

Глубина: 23.2" (589.28 мм)
Ширина: 4.94" (125.48 мм)

Сертификация и стандарты

Опциональные модули TPM: AOM-TPM-9670 В (TPM 2.0), AOM-TPM-9671 В (TPM 1.2)

Сеть и интерфейсы

Сетевой контроллер: Dual 10 Гбит/с LAN ports

Управление и удаленный доступ

BIOS Features: Plug and Play (PnP), APM 1.2, ACPI 1.0/2.0, SMBIOS 2.3, RTC wake up

BIOS Type: 128Mb Flash EEPROM

Условия эксплуатации

Влажность при хранении: 5% to 95% non-condensing
Влажность при эксплуатации: 8% to 90% non-condensing

Температура хранения: -40 °C to 70 °C
Температура эксплуатации: 10 °C to 38 °C

Функции и возможности

Сервисные ресурсы: Drivers & Utilities, BIOS, BMC, Manuals, Tested Memory, Tested HDD, Tested NVMe, OS Certification Matrix, Tested M.2 List

Цвет и внешний вид

Цвет: Серебристый Grey

Отзывы о товаре

Федор Макаров03.04.2025

5/5

Микромодуль MicroBlade Supermicro MBI-6219B-T83N нужен был для плотной установки вычислительных узлов в существующий шасси-блок. После запуска порадовало, что удаленное обслуживание и проверка состояния узла идут без лишних танцев, а дисковая часть под U.2 и M.2 закрывает базовые потребности. Для blade-среды это вполне рабочая история.

Плюсы товара

удобное управление

0 0

Вопросы о товаре

Какие ограничения по процессору и памяти нужно учесть при сборке MBI-6219B-T83N, чтобы не столкнуться с проблемами при запуске?

В узле используется Intel Xeon D-2183IT (100 W) и память DDR4 ECC VLP RDIMM до 128 GB в 4 слота, частотой 2400 MHz, с исправлением single-bit и обнаружением double-bit ошибок через ECC.

Как выбрать накопители под MBI-6219B-T83N: какие интерфейсы доступны и где чаще всего ошибаются инженеры?

На узел предусмотрены: 1 накопитель 2.5" HDD/SSD/NVMe U.2, 1 SATA DOM и 1 NVMe M.2 (60/80/110 мм). Ошибка обычно в попытке использовать M.2 как замену U.2 без учета разных форм-факторов и разъемов.

Влияет ли на внедрение вопрос управления/диагностики, и что именно указывает карточка по удаленному доступу?

Встроенные функции указывают BIOS с PnP/APM/ACPI/SMBIOS и RTC wake up, а также предусмотрены сервисные ресурсы для BIOS/BMC и tested конфигураций (memory/HDD/NVMe/M.2). Если вы строите внедрение по сертифицированным спискам, используйте эти ресурсы как основу для подбора компонентов.

Нужно ли учитывать TPM заранее при проектировании безопасности для MBI-6219B-T83N?

Да, TPM поддерживается опционально: указаны AOM-TPM-9670V (TPM 2.0) и AOM-TPM-9671V (TPM 1.2). Если корпоративные политики требуют конкретную версию TPM, это лучше зафиксировать на этапе закупки/комплектации.

Какие температурные и влажностные рамки задают риск для надежности при плотной blade-инсталляции?

Рабочая температура указана 10–38 °C, влажность при работе — 8–90% без конденсации. При планировании высокой плотности в стойке эти границы нужно учитывать, чтобы не выйти за допустимые условия эксплуатации.
