Модуль MicroBlade SUPERMICRO MBI-310T-4T2N (СУПЕРМИКРО)

Артикул: MBI-310T-4T2N

Все товары SUPERMICRO

В наличии

Модуль MicroBlade SUPERMICRO MBI-310T-4T2N (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о модуле MicroBlade SUPERMICRO

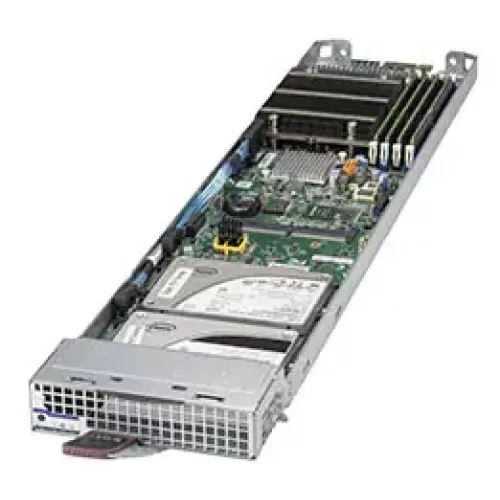

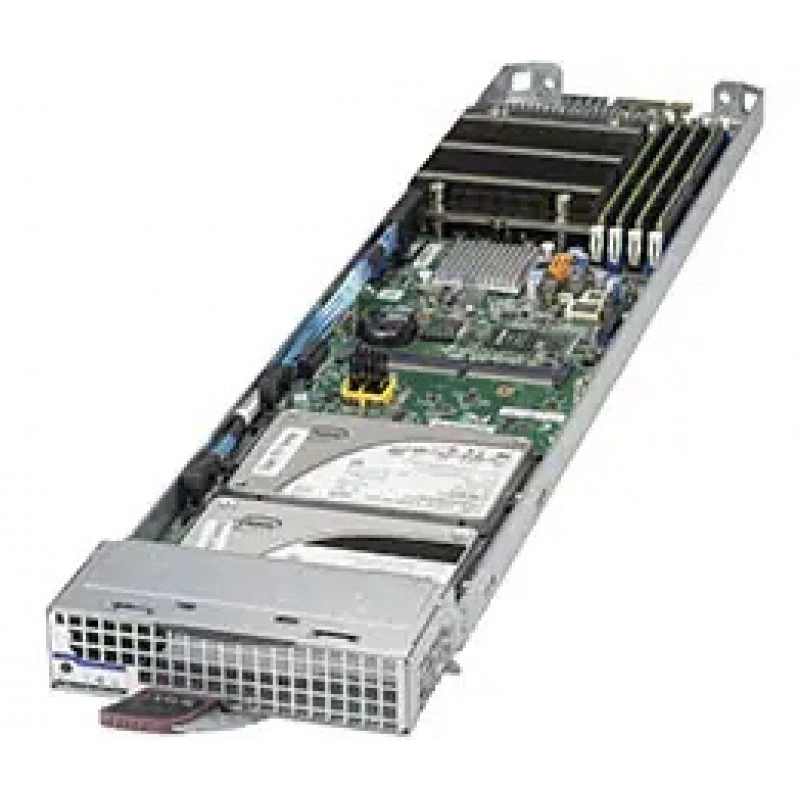

MBI-310T-4T2N - это модуль семейства MicroBlade от Supermicro в исполнении Complete System Only. Платформа предназначена для плотной компоновки вычислительных узлов в шасси MicroBlade и ориентирована на серверные сценарии, где важны высокая плотность размещения, компактные габариты, энергоэффективность и централизованное управление. Конструкция использует интегрированную плату MBD-B3ST1-CPU-001 и относится к blade-решениям Supermicro.

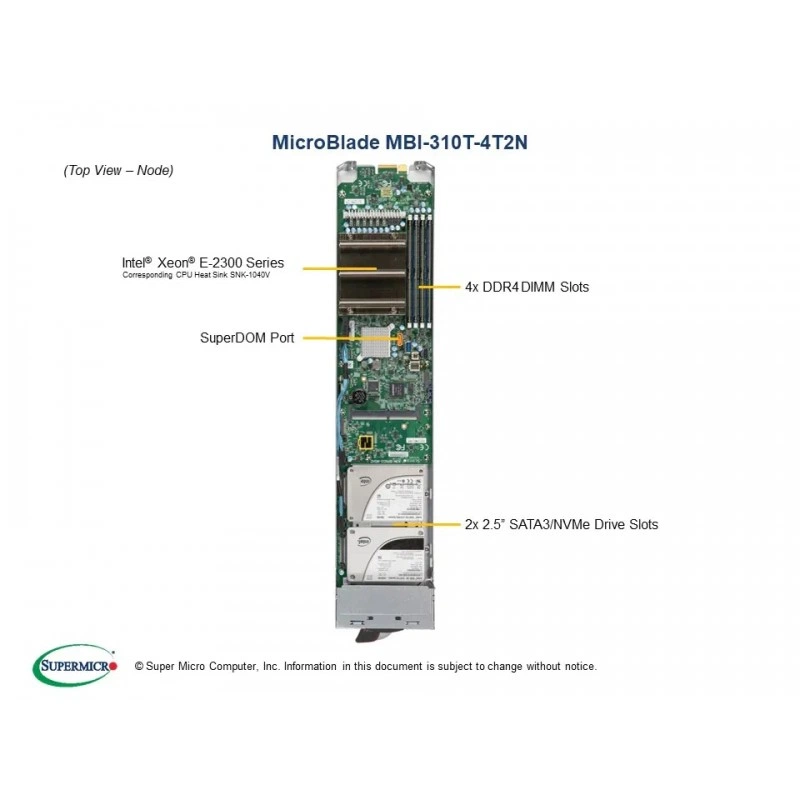

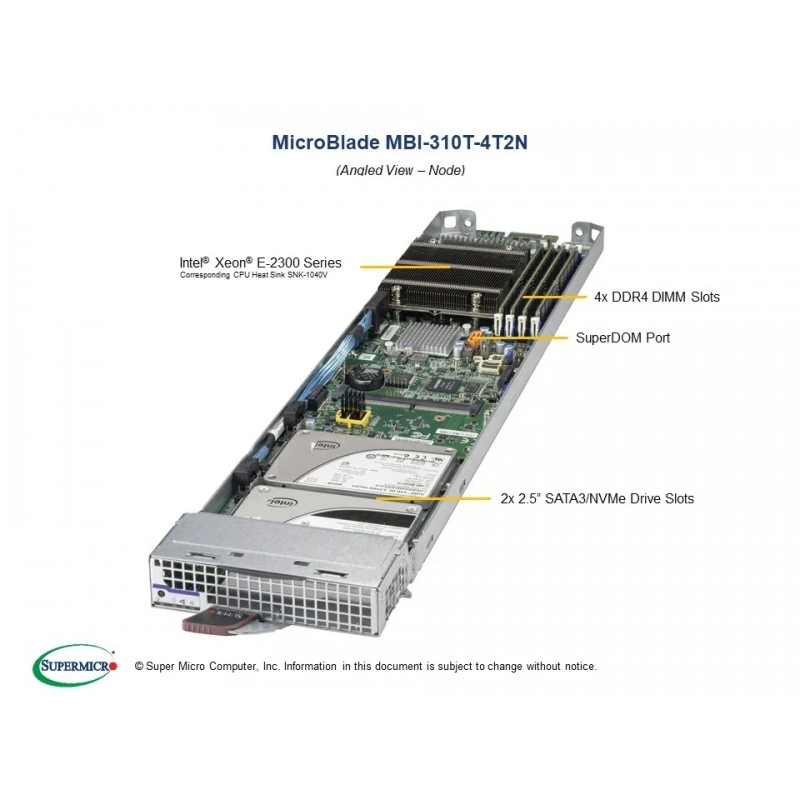

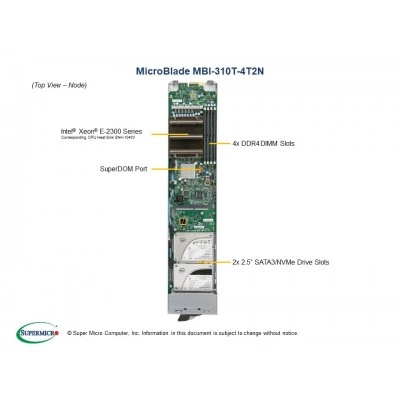

Корпус и компоновка рассчитаны на использование в rack-инфраструктуре MicroBlade. В модуле предусмотрены индикаторы на фронтальной панели, а также доступ к сервисным и диагностическим ресурсам для платформы: драйверам, BIOS/BMC, руководствам, спискам протестированных накопителей и ОС-сертификации. Для хранения данных поддерживаются внутренние 2.5" U.2 SATA/NVMe-накопители и M.2-накопители, а также SATA DOM.

Функциональные возможности MBI-310T-4T2N

Модуль рассчитан на построение blade-систем с высокой плотностью размещения. Платформа поддерживает процессоры Intel Xeon E-2300 на сокете H5 (LGA 1200), ECC-память DDR4 и удаленное администрирование через IPMI. Подсистема ввода-вывода включает сетевые порты 10GbE, а также элементы базового аппаратного управления, необходимые для серверного узла.

Поддержка одного сокета H5 (LGA 1200).
Совместимость с процессорами Intel Xeon E-2300 series.
До 128 ГБ ECC VLP UDIMM DDR4-3200 в 4 слотах DIMM.
До 2 накопителей 2.5" U.2 SATA/NVMe.
Поддержка M.2 2280/22110 с интерфейсами SATA3/NVMe и NVMe.
1 SATA DOM.
Два порта 10GbE LAN.
Поддержка IPMI 2.0 через Chassis Management Module.
Интерфейс TPM header.

Технические особенности

Процессорная платформа. Используется single-socket архитектура на базе Socket H5 (LGA 1200) с поддержкой Intel Xeon E-2300. Заявлен TDP процессора до 95 Вт, а также до 8 ядер и 16 потоков.

Память. Установлены 4 слота DDR4 DIMM, поддерживается до 128 ГБ ECC VLP UDIMM. Указана память DDR4-3200 MHz, напряжение 1.2 В. Реализована коррекция одиночных ошибок и обнаружение двойных ошибок с использованием ECC.

Системная логика и BIOS. Чипсет Intel C256. BIOS выполнен на 128Mb Flash EEPROM и поддерживает Plug and Play, APM 1.2 и SMBIOS 2.7.1.

Сетевые возможности и управление. На плате предусмотрены два порта 10GbE LAN. Для удаленного администрирования используется IPMI v2.0 через CMM. Также предусмотрен TPM header.

Накопители и хранилище. Поддерживаются до 2x 2.5" U.2 SATA/NVMe, один SATA DOM и M.2-накопители форматов 2280/22110. Для M.2 указаны интерфейсы 1 SATA3/NVMe (PCIe 3.0 from PCH) и 1 NVMe (PCIe 4.0), ключ M-Key.

Габариты и масса. Высота 1.2" (30.48 мм), ширина 4.94" (125.48 мм), глубина 23.2" (589.28 мм). Масса брутто 3.3 lbs (1.5 kg). Цвет исполнения - Silver Grey.

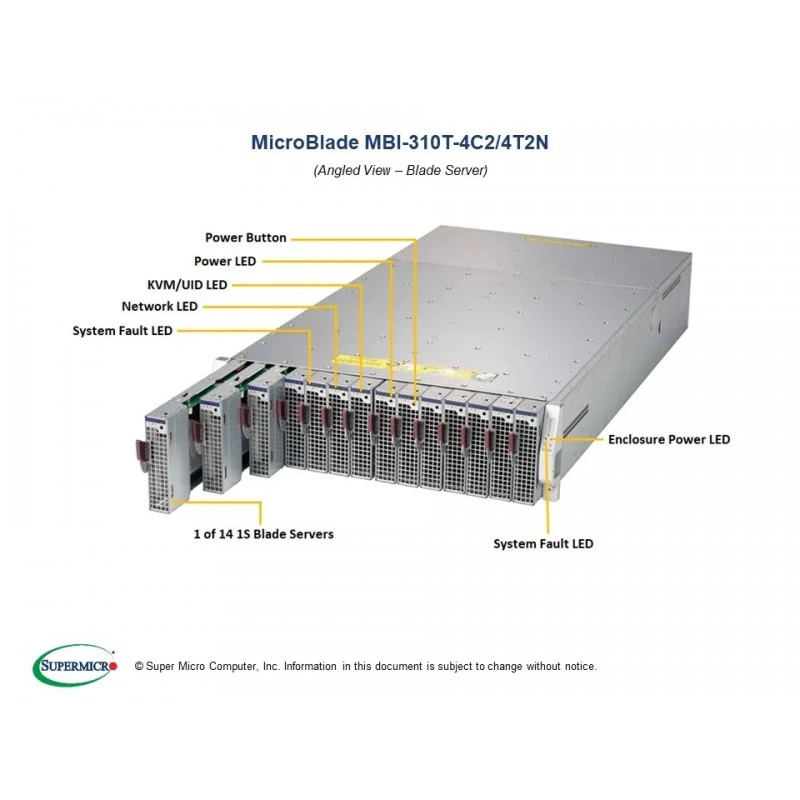

Индикация. На фронтальной панели предусмотрены Power LED, Fault LED, Network Activity LED и UID / KVM LED.

Эксплуатационные условия. Рабочая температура от 10°C до 38°C, температура хранения от -40°C до 70°C. Рабочая влажность 8% to 90% без конденсации, влажность при хранении 5% to 95% без конденсации.

Совместимость и опции. Указаны тестируемые и совместимые ресурсы для памяти, HDD, NVMe, M.2 и ОС. В перечне опций присутствуют TPM security module, Heatsink / Retention, SATA DOM и Software DataCenter Management Package. Также отмечено, что изображение может показывать конфигурацию с опциональными частями, а стандартный состав следует уточнять по parts list.

Соответствие требованиям EMC. Для США и Канады указана FCC Emissions Verification. Для Европы перечислены EN55022, EN55024, EN61000-3-2, EN61000-3-3 и CE EMC Directive 89/336/EEC.

Применение

Модуль подходит для построения плотных blade-инфраструктур MicroBlade в серверных стойках и вычислительных узлах, где требуется компактное размещение, централизованное управление, сетевое подключение 10GbE и поддержка серверных накопителей SATA/NVMe. Решение уместно в сценариях виртуализации, инфраструктурных серверных задач, высокоплотных вычислительных установках и управляемых корпоративных средах.

Совместимость

Шасси и инфраструктура семейства MicroBlade.
Процессоры Intel Xeon E-2300 series.
Память DDR4 ECC VLP UDIMM.
Накопители 2.5" U.2 SATA/NVMe.
M.2 2280 и 22110.
TPM модули AOM-TPM-9670V и AOM-TPM-9671V как опции.

Монтаж и эксплуатация

Формат blade-модуля для установки в шасси MicroBlade.
Работа в диапазоне температур 10°C to 38°C.
Хранение при температуре -40°C to 70°C.
Влажность при работе 8% to 90% без конденсации.
Влажность при хранении 5% to 95% без конденсации.

Комплектация

MBI-310T-4T2N - complete system only.
Интегрированная плата MBD-B3ST1-CPU-001.

Логистические данные

Высота: 30.48 мм.
Ширина: 125.48 мм.
Глубина: 589.28 мм.
Масса брутто: 1.5 kg.

Упаковка и маркировка

Цвет исполнения: Silver Grey.
Визуальная конфигурация на изображении может включать опциональные части.
Стандартный состав поставки следует ориентировать по parts list.

Технические характеристики MBI-310T-4T2N

Идентификаторы

SKU: MBI-310T-4T2N
Артикул производителя: MBI-310T-4T2N

Бренд: Supermicro
Модель: MBI-310T-4T2N

Комплектация

Опциональный софт: SFT-DCMS-Single

Мониторинг и индикация

Индикаторы фронтальной панели: Power LED, Fault LED, Network Activity LED, UID / KVM LED

Назначение и классификация

Платформа: Blade server
Семейство: MicroBlade

Тип товара: Blade-модуль

Накопители и хранение данных

M.2 интерфейс: 1 SATA3/NVMe (PCIe 3.0 from PCH) and 1 NVMe (PCIe 4.0)
M.2 ключ: M-Key
M.2 форм-фактор: 2280/22110

SATA DOM: 1 x SATA DOM
Внутренние накопители: До 2 x 2.5" U.2 SATA/NVMe

Оперативная память

Коррекция ошибок: Single-bit correction, double-bit detection (ECC)
Максимальный объем памяти: 128 ГБ
Напряжение памяти: 1.2 В

Размер модуля памяти: 32 ГБ
Слоты памяти: 4 DDR4 DIMM sockets
Тип памяти: ECC VLP UDIMM DDR4-3200

Охлаждение и вентиляция

Опциональный радиатор: SNK-P1040 В

Процессорная подсистема

TDP CPU: 95 Вт
Количество потоков: до 16
Количество ядер: до 8

Поддерживаемые процессоры: Intel Xeon E-2300 series
Сокет процессора: H5 (LGA 1200)
Чипсет: Intel C256

Размеры и физические параметры

Вес брутто: 3.3 lbs (1.5 кг)
Высота: 1.2" (30.48 мм)

Глубина: 23.2" (589.28 мм)
Ширина: 4.94" (125.48 мм)

Сертификация и стандарты

EMC Европа: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC
EMC США/Канада: FCC Emissions Verification

TPM Header: 1 header
Опциональный TPM: AOM-TPM-9670 В, AOM-TPM-9671 В

Сеть и интерфейсы

Сетевые интерфейсы: 2 x 10 Гбит/с LAN

Совместимость

Материнская плата: MBD-B3ST1-CPU-001

Совместимые ресурсы: Tested Memory, Tested HDD, Tested NVMe, Tested M.2, OS Certification Matrix

Управление и удаленный доступ

BIOS: 128Mb Flash EEPROM
BIOS функции: Plug and Play, APM 1.2, SMBIOS 2.7.1

Управление: IPMI v2.0 via CMM

Условия эксплуатации

Влажность хранения: 5% to 95% (non-condensing)
Рабочая влажность: 8% to 90% (non-condensing)

Рабочая температура: 10 °C to 38 °C
Температура хранения: -40 °C to 70 °C

Цвет и внешний вид

Цвет: Серебристый Grey

Отзывы о товаре

Данила Семенов01.04.2025

5/5

Для MicroBlade-шасси нужен был модуль без долгого подбора совместимости, и MBI-310T-4T2N здесь подошел как готовая основа. Сразу собрали рабочую ноду под Xeon E-2300, подняли удаленное администрирование и проверили пару накопителей. В эксплуатации модуль ведет себя ровно, для плотной стойки это оказался практичный вариант.

Плюсы товара

подходит для виртуализации

0 0

Вопросы о товаре

Какие условия по совместимости с платформой нужно проверить перед установкой, если планируется работа именно в MicroBlade?

Модуль предназначен для работы в шасси MicroBlade и использует интегрированную плату MBD-B3ST1-CPU-001. Перед заказом убедитесь, что ваша MicroBlade-инфраструктура и материнская плата/шасси соответствуют указанной сборке.

С какими ограничениями по накопителям можно столкнуться при смешанном использовании U.2 SATA/NVMe, M.2 и SATA DOM?

Поддерживаются до 2× 2.5" U.2 SATA/NVMe, а также M.2 2280/22110 с двумя типами интерфейсов (1× SATA3/NVMe PCIe 3.0 from PCH и 1× NVMe PCIe 4.0) и 1 SATA DOM. Перед сборкой сопоставьте ваши диски с доступными слотами и интерфейсами.

Как спланировать сеть для узла, чтобы не ошибиться по пропускной способности: 2×10GbE и формат blade-подключений?

На модуле указаны два порта 10GbE LAN. При проектировании сети учитывайте, что пользовательская связность узла будет определяться этими интерфейсами в вашей blade-инфраструктуре MicroBlade.

Что важно учесть по управлению на удаленной стороне, если вы ориентируетесь на IPMI через шасси?

Управление реализовано как IPMI 2.0 через Chassis Management Module (CMM), а на плате предусмотрен TPM header. Убедитесь, что в вашей схеме внедрения сервисный доступ к CMM и настройка IPMI предусмотрены для всех узлов.

При выборе конфигурации памяти под задачи эксплуатации, какие ограничения по типу и плотности стоит учитывать?

Поддерживается до 128 ГБ ECC VLP UDIMM DDR4-3200 в 4 слотах DIMM, с ECC и заявленным уровнем исправления ошибок. Для достижения максимальной плотности убедитесь, что используете совместимые ECC VLP UDIMM и рассчитанные на DDR4-3200 модули.
