Модуль MicroBlade MBI-6119M-T2N SUPERMICRO MBI-6119M-T2N (СУПЕРМИКРО)

Артикул: MBI-6119M-T2N

Все товары SUPERMICRO

В наличии

Модуль MicroBlade MBI-6119M-T2N SUPERMICRO MBI-6119M-T2N (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о модуле MicroBlade Supermicro

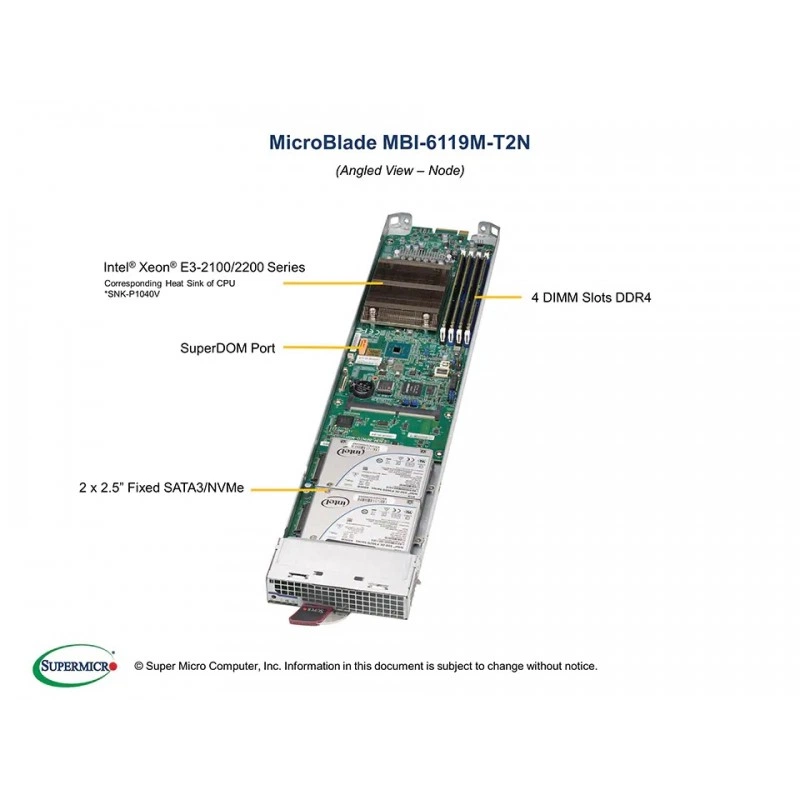

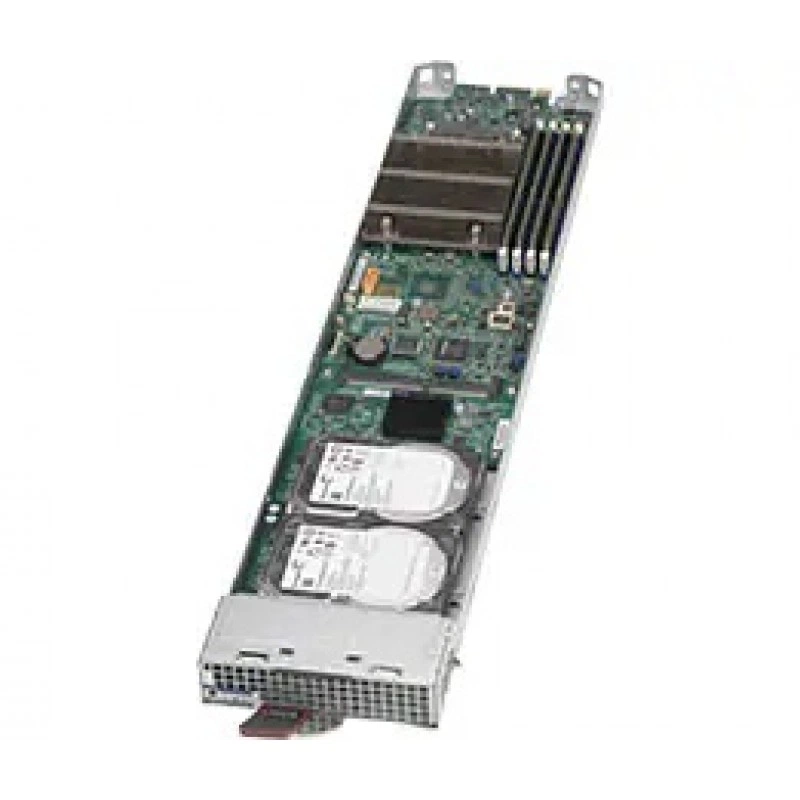

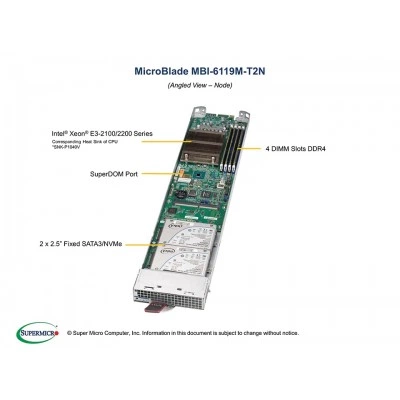

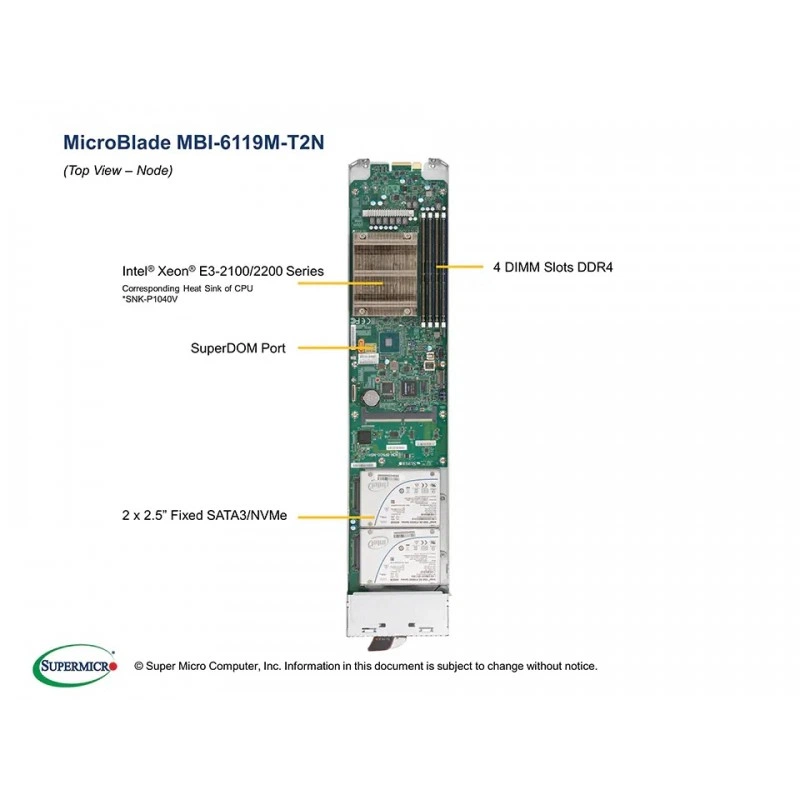

MBI-6119M-T2N - это модуль MicroBlade в составе серверной платформы Supermicro, предназначенный для построения плотных многонодовых решений семейства MicroBlade. Изделие относится к линейке blade-компонентов и используется как sled-модуль, в котором объединены вычислительная часть, подсистема памяти, накопители, сетевые возможности и средства удаленного управления. В составе стандартной конфигурации указаны плата MBD-B2SC1-CPU, sled M628 MicroBlade Modularized Skylake UP, корпусные элементы, воздуховод и модуль ввода-вывода для uBlade.

Функциональные возможности MBI-6119M-T2N

Модуль построен на одной процессорной розетке Socket H4 (LGA 1151) и поддерживает процессоры Intel Xeon E-2100 и E-2200 series с TDP до 95 Вт. Платформа рассчитана на конфигурации с числом ядер до 8 и 12 потоков. Встроенная подсистема памяти включает 4 слота DDR4 DIMM и поддержку до 128 ГБ DDR4 ECC VLP UDIMM с частотой 2666 МГц. Для накопителей предусмотрены 2 внутренних 2.5-дюймовых отсека NVMe/SATA3, а также интерфейс M.2 с подключением PCI-E 3.0 x4, форм-факторами 2280/22110 и ключом M-Key. Дополнительно указан 1 слот/разъем SATA DOM.

Двойные 1GbE LAN-порты через контроллер Intel i350.
Поддержка IPMI 2.0 через Chassis Management Module (CMM).
Контроллер управления Aspeed AST2500.
TPM header для подключения модуля безопасности.
Фронтальные индикаторы: Power, Fault, Network Activity, UID / KVM.

Технические особенности

Платформа использует чипсет Intel C246, BIOS на базе 128Mb Flash EEPROM и поддерживает функции Plug and Play, APM 1.2 и SMBIOS 2.7.1. Для памяти заявлена коррекция одиночных ошибок и обнаружение двойных ошибок при использовании ECC-памяти. Габариты изделия составляют 1.2 дюйма по высоте, 4.94 дюйма по ширине и 23.2 дюйма по глубине, а вес брутто равен 4.3 lbs (1.95 kg). Доступный цвет корпуса - Silver Grey. Рабочий температурный диапазон составляет от 10 °C до 38 °C, диапазон хранения и нерабочих условий - от -40 °C до 70 °C. Влажность при работе - 8% to 90% без конденсации, в нерабочем состоянии - 5% to 95% без конденсации.

EMC/соответствие: FCC Emissions Verification, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.
Поддерживаемые сервисные ресурсы: Drivers & Utilities, BIOS / BMC, Manuals, Quick-References Guide, Tested Memory, Tested HDD, Tested NVMe, Tested M.2 List, OS Certification Matrix.
Возможна установка TPM-модуля AOM-TPM-9670V (TPM 2.0) или AOM-TPM-9671V (TPM 1.2) как опции.
Для платформы также указаны опциональные решения по охлаждению и накопителям, включая SNK-P1040V и серии SATA DOM.

Применение

Модуль применяется в составе инфраструктуры Supermicro MicroBlade, где требуется высокая плотность размещения узлов, централизованное управление, поддержка корпоративных сетевых функций и компактная серверная архитектура. Решение подходит для построения узлов в стойках MicroBlade, где важны экономия пространства, единое управление, поддержка тестированных конфигураций памяти и накопителей, а также использование стандартных серверных компонентов семейства Supermicro.

Комплектация

Стандартный комплект включает:

MicroBlade Board: MBD-B2SC1-CPU-P, 1 шт.
MicroBlade Sled: MCP-680-31408-0N, 1 шт.
Micro Blade Module Chassis: MCP-620-31409-0N, MCP-620-31411-0N, MCP-620-31412-0N, MCP-640-31409-0N.
Air Shroud: MCP-310-31407-0N, 1 шт.
Add-on Card: AOM-BPNIO-MSH-P, 1 шт.

Дополнительно в списке опций указаны TPM security module, низкопрофильный радиатор SNK-P1040V, а также совместимые SATA DOM и программные лицензии OOB Management Package и DataCenter Management Package.

Технические характеристики MBI-6119M-T2N

Идентификаторы

Model: MBI-6119M-T2N
SKU: MBI-6119M-T2N
Артикул производителя: MBI-6119M-T2N

Бренд: Supermicro
Модель: MBI-6119M-T2N

Комплектация

Плата расширения / I/O module: AOM-BPNIO-MSH-P

Мониторинг и индикация

Sled: MCP-680-31408-0N

Индикаторы: Power LED, Fault LED, Network Activity LED, UID / KVM LED

Назначение и классификация

Серия: MicroBlade

Тип товара: Blade-модуль

Накопители и хранение данных

M.2 интерфейс: PCIe 3.0 x 4 / SATA3
M.2 ключ: M-Key
M.2 форм-фактор: 2280/22110

SATA DOM: 1x SATA DOM
Отсеки для накопителей: 2 x 2.5" NVMe/SATA3 drives

Оперативная память

Коррекция ошибок: ECC, исправление одиночных ошибок и обнаружение двойных ошибок
Максимальный объем памяти: 128 ГБ
Напряжение памяти: 1.2 В
Размер DIMM: 32 ГБ

Слоты памяти: 4x DDR4 DIMM
Тип памяти: DDR4 ECC VLP UDIMM
Частота памяти: 2666 МГц

Процессорная подсистема

Максимальное количество ядер: до 8 ядер, 12 потоков
Поддерживаемые процессоры: Intel Xeon E-2100 / E-2200 series
Поддержка TDP: до 95 Вт

Сокет процессора: Single Socket H4 (LGA 1151)
Чипсет: Intel C246

Размеры и физические параметры

Вес брутто: 4.3 lbs (1.95 кг)
Высота: 1.2 in (30.48 мм)

Глубина: 23.2 in (589.28 мм)
Ширина: 4.94 in (125.48 мм)

Сертификация и стандарты

EMC Европа: EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC
EMC США/Канада: FCC emissions verification

TPM Header: 1 шт.

Сеть и интерфейсы

Контроллер сети: Intel i350

Сетевые интерфейсы: 2 x 1 Гбит/с LAN

Совместимость

Материнская плата: MBD-B2SC1-CPU-P

Совместимость: Tested Memory, Tested HDD, Tested NVMe, Tested M.2 List, OS Certification Matrix

Управление и удаленный доступ

BIOS тип: 128Mb Flash EEPROM
BIOS функции: Plug and Play, APM 1.2, SMBIOS 2.7.1

Контроллер управления: Aspeed AST2500
Управление: IPMI 2.0 через CMM

Условия эксплуатации

Влажность хранения: 5% to 95% без конденсации
Рабочая влажность: 8% to 90% без конденсации

Рабочая температура: 10 °C to 38 °C
Температура хранения: -40 °C to 70 °C

Цвет и внешний вид

Цвет: Серебристый Grey

Отзывы о товаре

Илья Суворов02.06.2025

4/5

MBI-6119M-T2N Supermicro поставили в MicroBlade как рабочий узел под офисные и сетевые сервисы. Сначала переживали за совместимость по накопителям и памяти, но с этим обошлось без проблем. После ввода в эксплуатацию модуль работает ровно, а за счёт компактности его удобно обслуживать в общей стойке.

Плюсы товара

легко обновлять компоненты

0 0

Вопросы о товаре

Какие проверки по процессору и памяти важны, чтобы модуль MBI-6119M-T2N корректно собрался в MicroBlade-схеме?

Убедитесь, что используете Intel Xeon E-2100/E-2200 в Socket H4 (LGA 1151) и память ECC VLP UDIMM DDR4-2666 (4 DIMM) с целевым объемом до 128 ГБ.

Какой состав накопителей поддерживается на MBI-6119M-T2N и что нужно учесть при выборе между NVMe и SATA?

Поддерживаются 2 накопителя 2.5" NVMe/SATA3, а также M.2 PCIe 3.0 x4 (2280/22110, M-Key) и 1x SATA DOM. При подборе важно не перепутать интерфейсы: NVMe и SATA DOM — разные типы подключения и не взаимозаменяются.

Какие ограничения по управлению и безопасности могут повлиять на развертывание, если вам нужен конкретный TPM?

Для управления указана IPMI 2.0 через CMM и контроллер Aspeed AST2500. TPM обеспечивается через TPM header, а конкретный TPM-модуль (TPM 2.0 или TPM 1.2) обычно выбирается как опция — это важно заложить до заказа/внедрения.

Почему при плотной установке узлов стоит заранее оценивать температурный режим именно для этого модуля?

Указан рабочий диапазон 10–38 °C. При высокой плотности в blade-схеме и росте нагрузки по CPU/накопителям критично обеспечить штатный отвод тепла, иначе возможны ограничения по надежности работы из-за превышения температурного окна.

Подойдет ли сеть модуля под требования проекта по пропускной способности, если планируется активная передача данных между узлами?

Модуль имеет 2 порта 1GbE LAN. Если в вашей архитектуре нужна более высокая скорость для обмена данными или для подстраховки при пиковых нагрузках, это ограничение нужно учесть до конфигурации сетевой топологии.
