Процессорный модуль SuperBlade Supermicro SBI-7228R-T2X (СУПЕРМИКРО)

Основная информация о процессорном модуле SuperBlade Supermicro

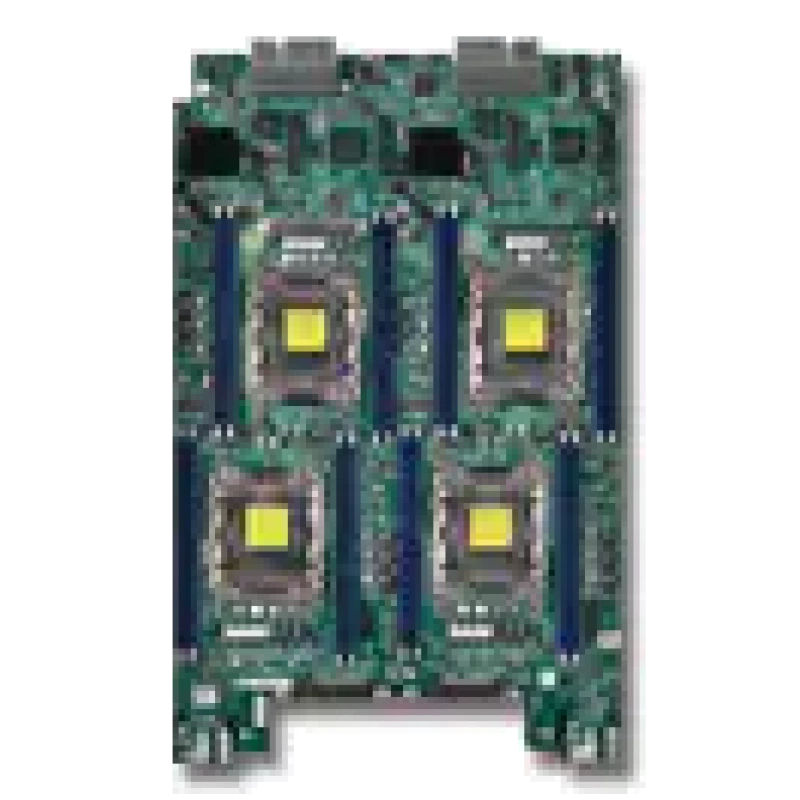

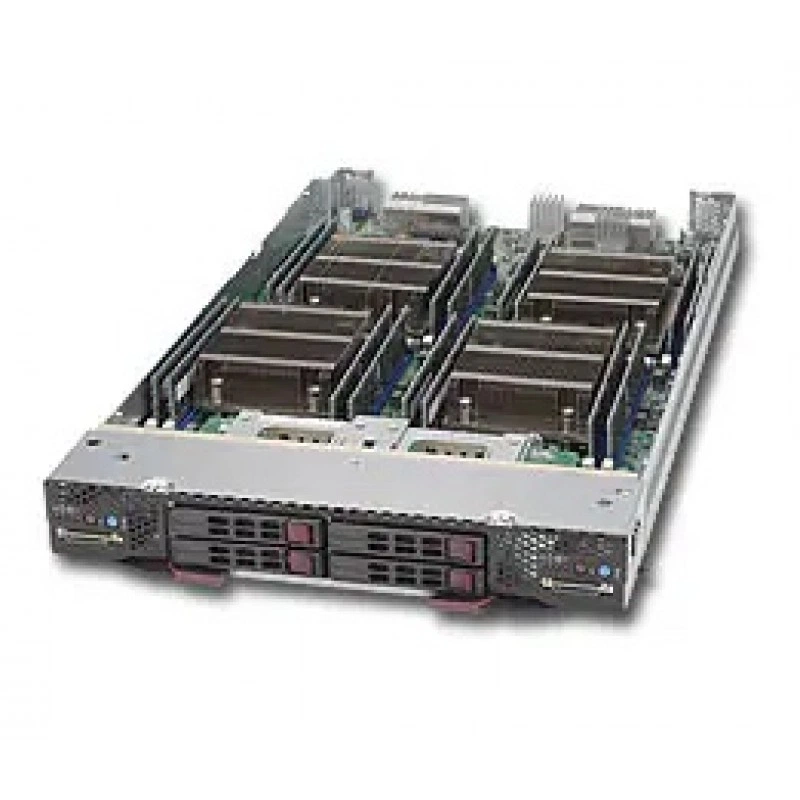

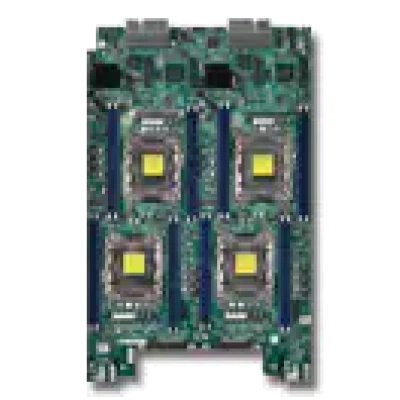

Процессорный модуль SuperBlade SBI-7228R-T2X предназначен для установки в блейд-системы Supermicro и выполнен в черном исполнении. Это модуль с двумя вычислительными узлами, где каждый узел построен на двухсокетной архитектуре R3 (LGA 2011) и рассчитан на серверные задачи, требующие высокой плотности вычислений и централизованного управления. В составе решения используется интегрированная плата Super B10DRT-TP, а сама платформа относится к линейке SuperBlade.

Функциональные возможности SBI-7228R-T2X

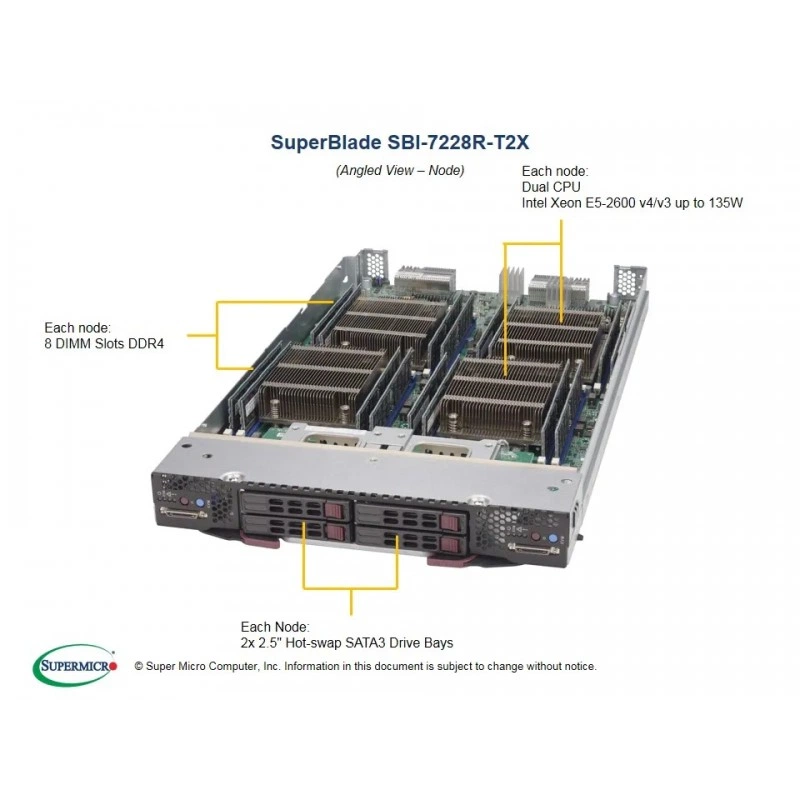

Модуль поддерживает процессоры Intel Xeon E5-2600 v4/v3 family и обеспечивает работу двух узлов в одном Processor Blade. Для каждого узла заявлена поддержка до 22 ядер и до 55 MB кэша, а системная шина QPI работает со скоростью до 9.6 GT/s. Платформа ориентирована на серверную обработку данных, виртуализацию, инфраструктурные и вычислительные нагрузки, где важны компактность, плотность размещения и удаленное администрирование.

Технические особенности

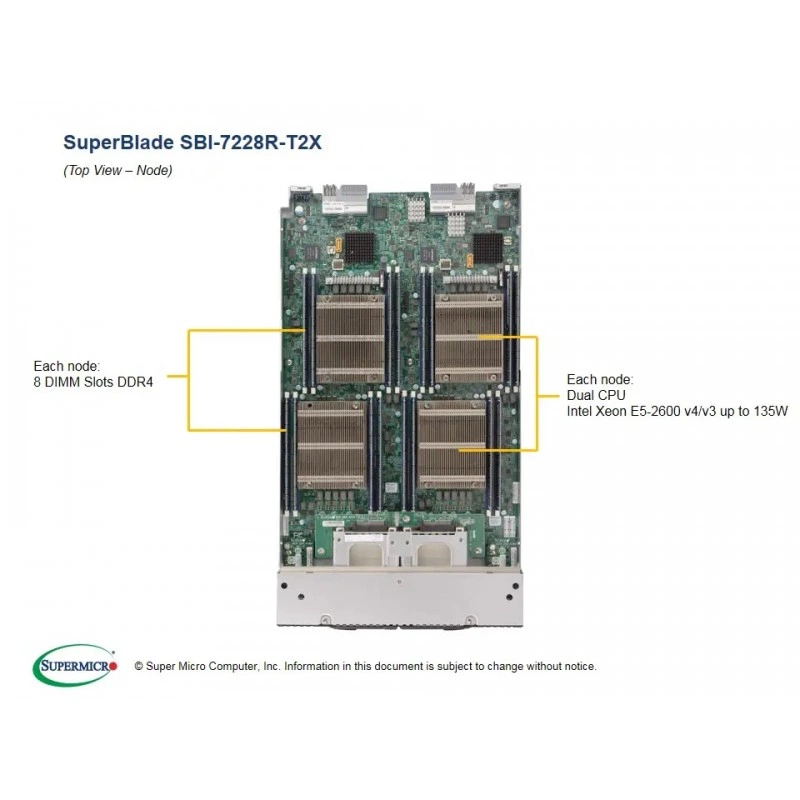

Платформа использует чипсет Intel C612 Express и поддерживает до 512 GB памяти ECC RDIMM или LRDIMM на узел. Установлено 8 слотов DDR4 DIMM по 288 контактов на узел, рабочие частоты памяти включают 2400, 2133, 1866 и 1600 MHz, напряжение памяти составляет 1.2 V. Поддерживается коррекция одиночных ошибок, что важно для серверной стабильности.

• Интегрированный сетевой контроллер Intel I350 Dual Port Gigabit Ethernet.
• Дополнительная сетевая подсистема 10GbE onboard.
• Поддержка Intel I/OAT 3 и VMDq для повышения производительности сети и виртуализации.
• Накопители SATA3 6Gbps с RAID 0 и RAID 1.
• Встроенная графика Aspeed AST 2400.
• BIOS AMI на 128 Mb SPI Flash EEPROM, поддержка Plug and Play, PCI 2.2, ACPI до 3.0 и USB Keyboard support.
• IPMI 2.0 через Chassis Management Module с поддержкой remote KVM и virtual media.
• Фронтальные органы управления: кнопка Power On/Off и кнопка KVM.
• Фронтальные индикаторы: Power, UID/KVM, Network Activity и Fault LED.
• Интерфейс SUV (Serial/USB/Video) и KVM Connector.
• Разъем SuperDOM, TPM 1.2 20-pin Header и фронтальный коннектор для Supermicro KVM Card.

Применение

Модуль подходит для блейд-архитектур SuperBlade в корпоративной инфраструктуре, где требуется высокая плотность узлов, централизованное управление и размещение серверных компонентов в шасси. Решение можно использовать для виртуализации, файловых и прикладных серверов, инфраструктурных сервисов, тестовых стендов и других серверных задач, где важны два независимых вычислительных узла в одном blade-модуле.

Совместимость

Подтверждена совместимость с серверной платформой Super B10DRT-TP и комплектом узлов на базе Intel Xeon E5-2600 v4/v3 family для сокета Dual Socket R3 (LGA 2011). В списке комплектующих указаны корпус Black Front Blade Chassis, backplane BPN-SB9-SATA, а также поддерживаемые радиаторы и optional TPM module. Для BIOS версии 2.0 или выше требуется соблюдение условия совместимости для заявленных процессоров.

Монтаж и эксплуатация

Габариты модуля составляют 11.32" x 1.67" x 20.5" или 288 x 42.4 x 520.7 mm, масса около 17 lbs или 7.71 kg. Цвет исполнения черный. Рабочая температура находится в диапазоне от 10 до 35 °C, температура хранения и транспортировки от -40 до 70 °C. Относительная влажность при работе составляет 8% to 90% без конденсации, а в нерабочем состоянии 5% to 95% без конденсации.

Ограничения и условия использования

Устройство имеет статус Discontinued SKU (EOL), поэтому относится к снятым с производства позициям. Для корректной работы некоторых процессорных функций требуется BIOS version 2.0 or above. В стандартной компоновке указаны модули и узлы, а изображение на странице может демонстрировать вариант с опциональными компонентами, поэтому при сборке следует ориентироваться на parts list.

Комплектация

• Материнская плата Super B10DRT-TP.
• Корпус Black Front Blade Chassis.
• Backplane BPN-SB9-SATA.
• 2.5" SATA HDD Tray.
• Front Panel Control с кнопками питания и KVM, а также LED и KVM connector.
• Blade 4-piece Air Shroud Set of B9DRT.

Логистические данные

Масса изделия составляет 7.71 kg. Размеры упаковочно-габаритного изделия в источнике не разделены отдельно от размеров самого модуля, поэтому для логистики следует использовать подтвержденные габариты 288 x 42.4 x 520.7 mm и массу 7.71 kg как базовые ориентиры.

Упаковка и маркировка

В качестве маркировки указан SKU SBI-7228R-T2X, а в спецификации присутствует пометка о черном исполнении. Статус EOL и описание входящей комплектации вынесены в техническую спецификацию и помогают идентифицировать товар при складской обработке.

Эксплуатационные параметры

• Рабочая температура: 10 до 35 °C.
• Температура хранения: -40 до 70 °C.
• Рабочая относительная влажность: 8% to 90%, без конденсации.
• Относительная влажность при хранении: 5% to 95%, без конденсации.
• Система рассчитана на серверную эксплуатацию в составе Blade-шасси.

Документация и материалы

Для модели доступны разделы Drivers & Utilities, BIOS/IPMI, Manuals, Tested Memory, Tested HDD, OS Certification Matrix и Download Driver CD. Эти материалы подтверждают назначение изделия как серверного blade-модуля и поддерживают обслуживание, настройку и проверку совместимости.
