Процессорный модуль SuperBlade SBI-7428R-C3N Supermicro SBI-7428R-C3N (СУПЕРМИКРО)

Основная информация о процессорном модуле SuperBlade Supermicro

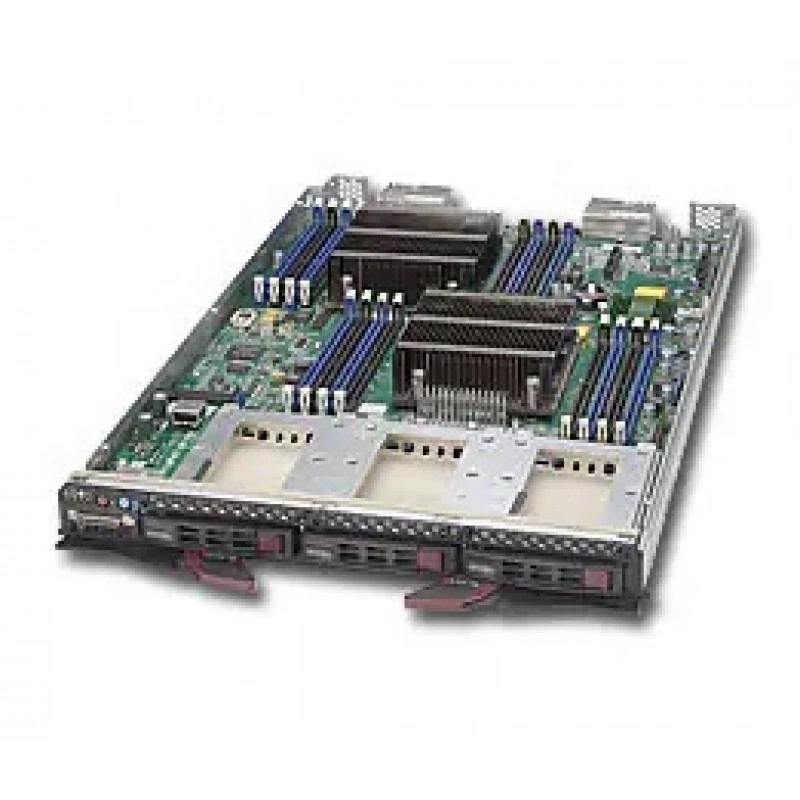

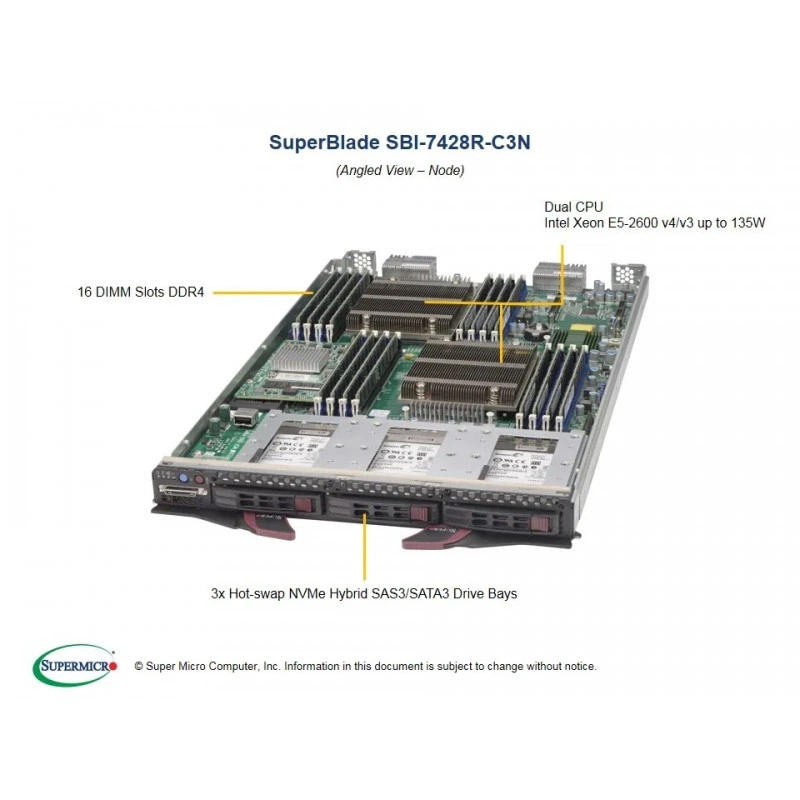

Процессорный blade-модуль SuperBlade SBI-7428R-C3N выполнен в черном цвете и предназначен для установки в шасси SuperBlade. Это серверный модуль класса Datacenter Blade, построенный на интегрированной плате Super B10DRC-N. Конструкция рассчитана на плотную установку в blade-шасси и ориентирована на использование в корпоративной серверной инфраструктуре, где важны компактность, управляемость и высокая плотность вычислений.

Модуль относится к платформе с двумя процессорными сокетами и поддерживает процессоры Intel Xeon E5-2600 v4 и v3 семейства в исполнении Dual Socket R3 (LGA 2011). Поддерживается до 22 ядер на процессор и до 55 МБ кэша, а системная шина QPI работает на скорости до 9.6 GT/s. Для корректной работы процессорной части требуется BIOS версии 2.0 или выше.

Функциональные возможности SBI-7428R-C3N

Модуль рассчитан на построение blade-системы с высокой плотностью размещения. Производитель указывает до 168 CPU на стойку 42U, что отражает его назначение для масштабируемых серверных инсталляций. Встроенная логика IPMI 2.0, поддержка KVM over IP и Virtual Media помогают выполнять удаленное администрирование и сервисное обслуживание. Наличие контроллера Intel I350 Dual Port Gigabit Ethernet, поддержки Intel I/OAT 3 и VMDq обеспечивает сетевую функциональность для виртуализированных и многопользовательских нагрузок.

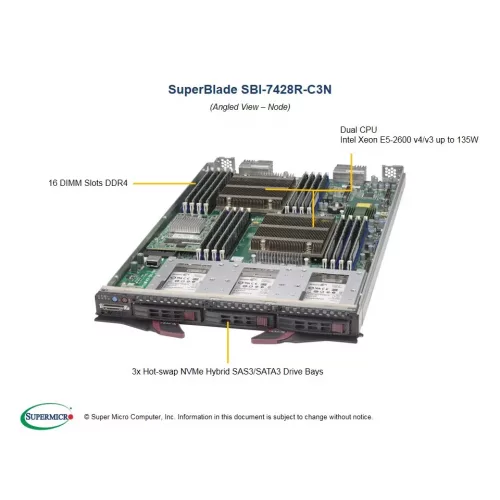

Для подсистемы хранения предусмотрены 3 отсека 2.5" с hot-swap, а также гибридные порты, через которые поддерживаются hot-plug NVMe и SAS HDD. Встроенный SAS3-контроллер Broadcom 3108 поддерживает аппаратный RAID 0, 1 и 5. Для подключений и сервисного доступа предусмотрены DOM-порты, TPM-разъем и фронтальный разъем для KVM-карты SMCI.

Технические особенности

• Процессорная платформа: Intel Xeon E5-2600 v4/v3.
• Сокет: Dual Socket R3 (LGA 2011).
• Чипсет: Intel C612 Express.

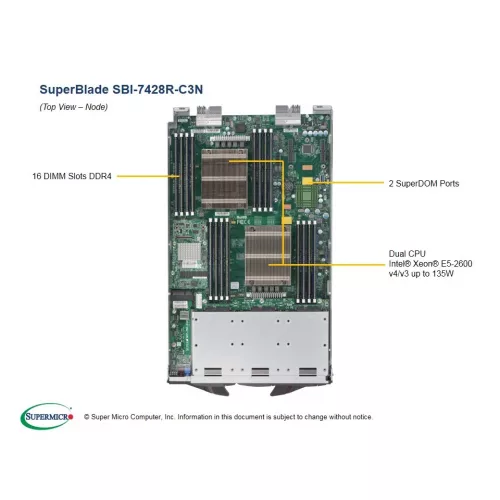

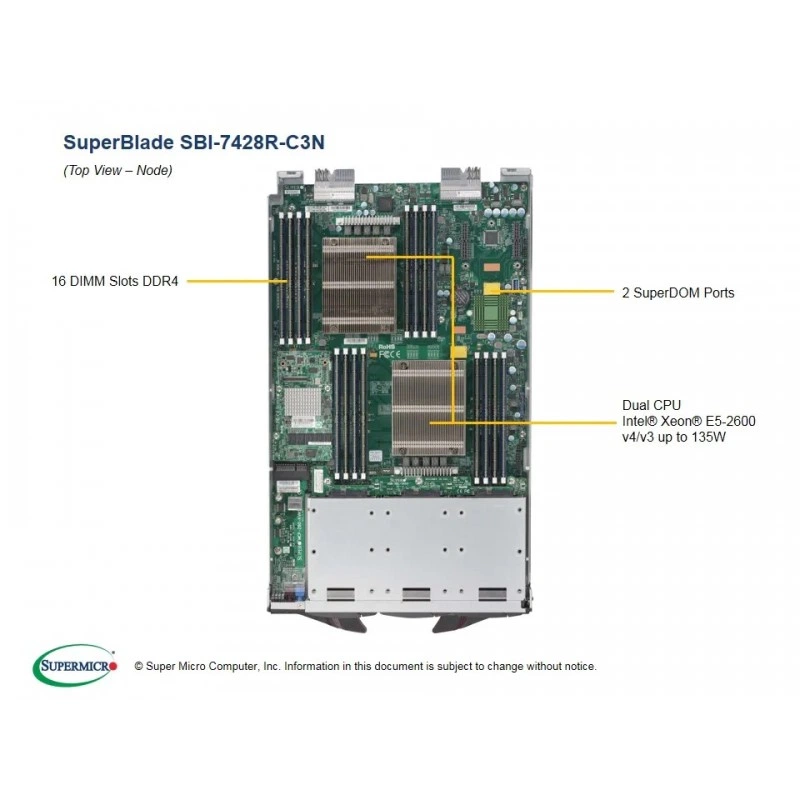

• Оперативная память: 16 слотов 288-pin DDR4 DIMM, до 512 ГБ VLP ECC RDIMM.
• Частота памяти: 2400/2133/1866/1600 МГц ECC DDR4 SDRAM 72-bit.
• Напряжение памяти: 1.2 В.
• Поддерживаемые модули: VLP RDIMM 32 ГБ, 16 ГБ, 8 ГБ.
• Коррекция ошибок: исправление одиночных ошибок.
• SAS-контроллер: Broadcom 3108 SAS3 (12 Gbps).
• Аппаратный RAID: 0, 1, 5.
• Сетевые контроллеры: Intel I350 Dual Port Gigabit Ethernet.
• Ускорение сети: Intel I/OAT 3, VMDq.
• Графика: Aspeed AST2400 BMC.
• BIOS: 128 Mb SPI Flash EEPROM with AMI BIOS, поддержка Plug and Play, PCI 2.2, ACPI до 3.0, USB Keyboard support.
• Размеры: 288 x 30.2 x 480 мм.
• Вес: 3.9 кг.
• Цвет: Black.
• Передняя панель: кнопка Power On/Off, кнопка KVM, светодиоды Power, UID/KVM, Network Activity, Fault.
• Разъемы: SUV (Serial/USB/Video) & KVM Connector, 2x SuperDOM, 1x TPM 1.2 20-pin Header, 1x Front Connector for SMCI KVM Card.
• Рабочая температура: 10...35 °C.
• Температура хранения: -40...70 °C.
• Рабочая влажность: 8%...90% без конденсации.
• Влажность хранения: 5%...95% без конденсации.
• ЭМС: FCC, EN55022, EN55024, EN61000-3-2, EN61000-3-3, CE EMC Directive 89/336/EEC.
• Безопасность: UL60950-1, CSA/CUL 60950-1, EN60950-1, CE Low Voltage Directive 73/23/EEE, TUV.
• Тепловое ограничение: 30 °C для полного SuperBlade enclosure с четырьмя БП 1620 W.

Применение

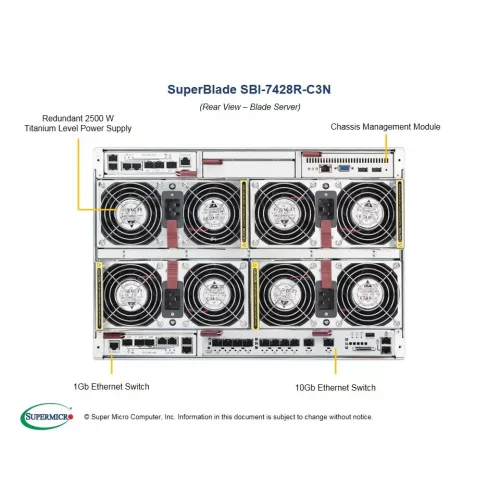

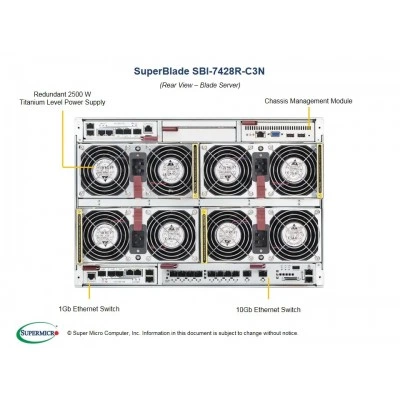

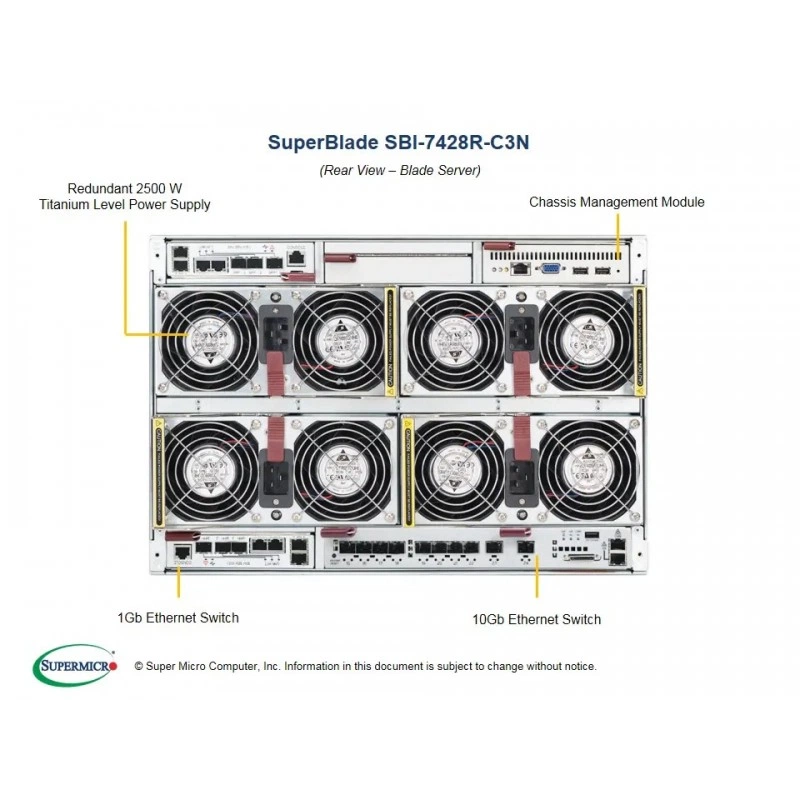

Модуль применяется в blade-шасси SuperBlade для построения плотных серверных конфигураций в дата-центрах, включая инфраструктуру виртуализации, серверные узлы общего назначения, сетевые сервисы, задачи с удаленным управлением и системы, где важны горячая замена накопителей, компактный форм-фактор и централизованное управление через chassis management module.

Совместимость

• Шасси SuperBlade.
• Интегрированная плата Super B10DRC-N.
• Совместимость с процессорами Intel Xeon E5-2600 v4/v3.
• Для ряда функций требуется BIOS версии 2.0 или выше.

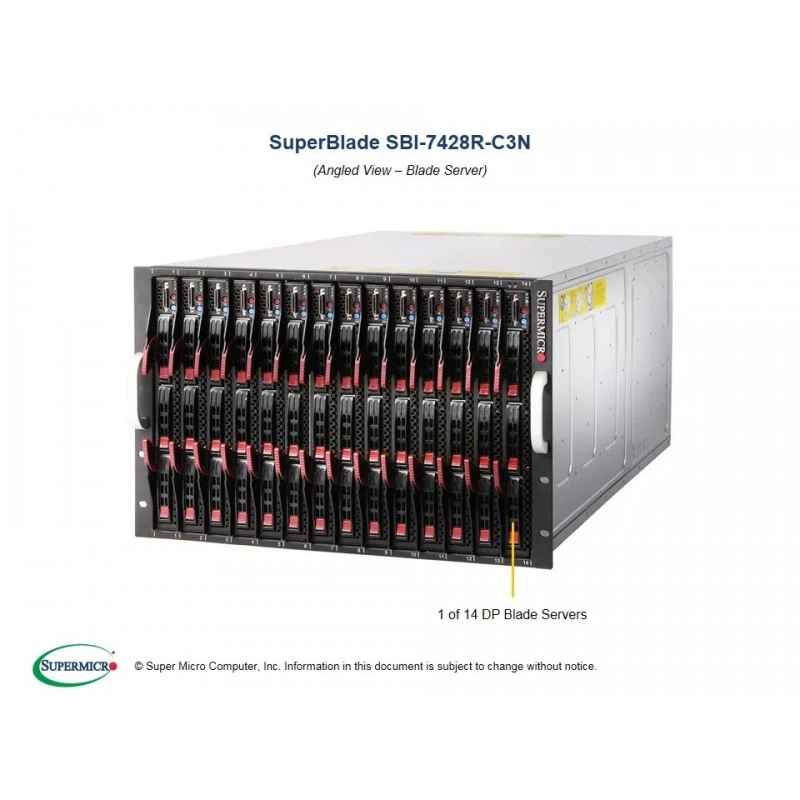

• VLP-память обязательна для 14-blade конфигурации.
• Опционально поддерживаются mezzanine HCA 4x FDR-10/QDR InfiniBand или 10GbE.
• В списке опций указаны адаптеры AOC-IBH-X3QD, AOC-IBH-X3QS, AOC-XEH-iN2, AOC-IBH-XDD, AOC-IBH-XQD, AOC-IBH-XQS, AOC-IBH-XDS.

Монтаж и эксплуатация

• Форм-фактор blade для установки в совместимое шасси SuperBlade.
• Поддерживается front connector для SMCI KVM card и сервисный SUV-разъем.
• На фронтальной панели предусмотрены органы управления и индикация состояния.
• Для охлаждения в составе поставки указан air shroud set.
• Для процессорной части в комплектации указаны 2 радиатора SNK-P1033P.

Комплектация

• Motherboard / Chassis: MBD-B10DRC-N-O-P и CSE-714M-230B.
• 3 черных лотка для 2.5" HDD: MCP-220-00047-0B.
• Front Panel Control: MCP-280-KVM1.
• Air Shroud: MCP-310-00074-0N.
• Add-on Module: AOM-B3108-H8-O-P.

Логистические данные

• Габариты модуля: 288 x 30.2 x 480 мм.
• Вес: 3.9 кг.

Упаковка и маркировка

• Цвет исполнения: Black.
• Вариант в SKU обозначен как Processor Blade SBI-7428R-C3N (Black).

Эксплуатационные параметры

• Рабочая температура: 10...35 °C.
• Температура хранения: -40...70 °C.
• Рабочая относительная влажность: 8%...90% без конденсации.
• Температура и влажность вне работы: -40...70 °C и 5%...95% без конденсации.

Ограничения и условия использования

• BIOS версии ниже 2.0 не обеспечивает требуемую поддержку процессорной платформы.
• 14-blade конфигурация работает только с VLP модулями памяти.
• Для полного SuperBlade enclosure с четырьмя блоками питания 1620 W действует тепловое ограничение 30 °C ambient temperature.
• Точный состав конфигурации может отличаться от изображения, так как в него могут входить опциональные элементы.
