JBOD шасси Supermicro SC847E2C-R1K23JBOD

Артикул: CSE-847E2C-R1K23JBOD

Наличие уточняйте

JBOD шасси Supermicro SC847E2C-R1K23JBOD

Name: JBOD шасси Supermicro SC847E2C-R1K23JBOD
Brand: SUPERMICRO
SKU: CSE-847E2C-R1K23JBOD
Price: 186000.00 RUB
Availability: InStock
Rating: 5 (1 reviews)

Цена последней отгрузки со склада:

186 000 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о JBOD шасси Supermicro

Supermicro SC847E2C-R1K23JBOD - это 4U SAS3 JBOD storage chassis для хранения данных высокой плотности. Корпус предназначен для построения ёмкой дисковой системы с доступом к накопителям с фронтальной и тыльной стороны. Конструкция ориентирована на подключение через внешние mini SAS HD и на работу с SAS3/SATA3 носителями.

Функциональные возможности CSE-847E2C-R1K23JBOD

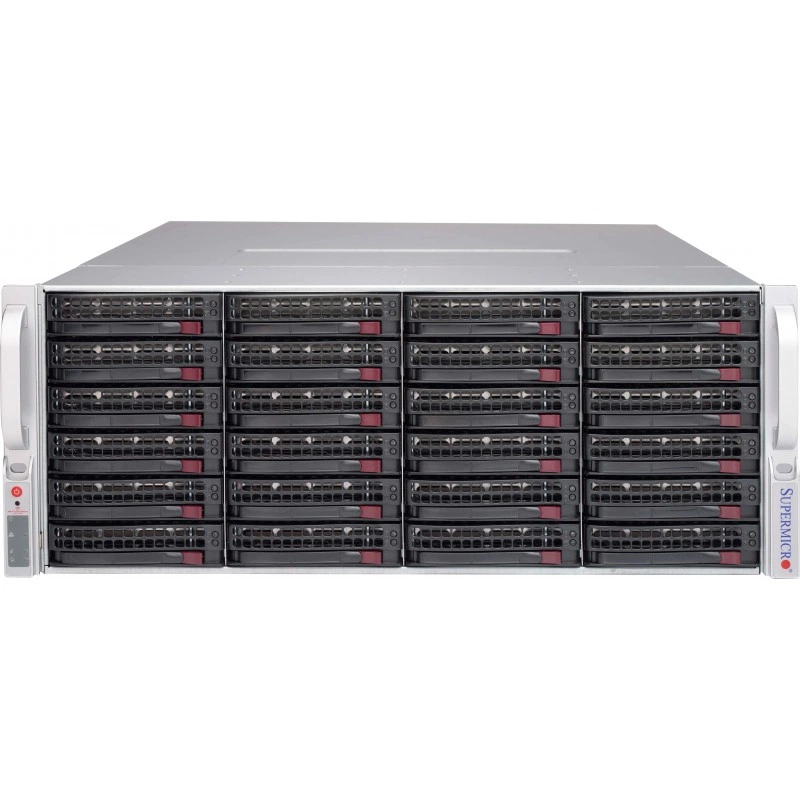

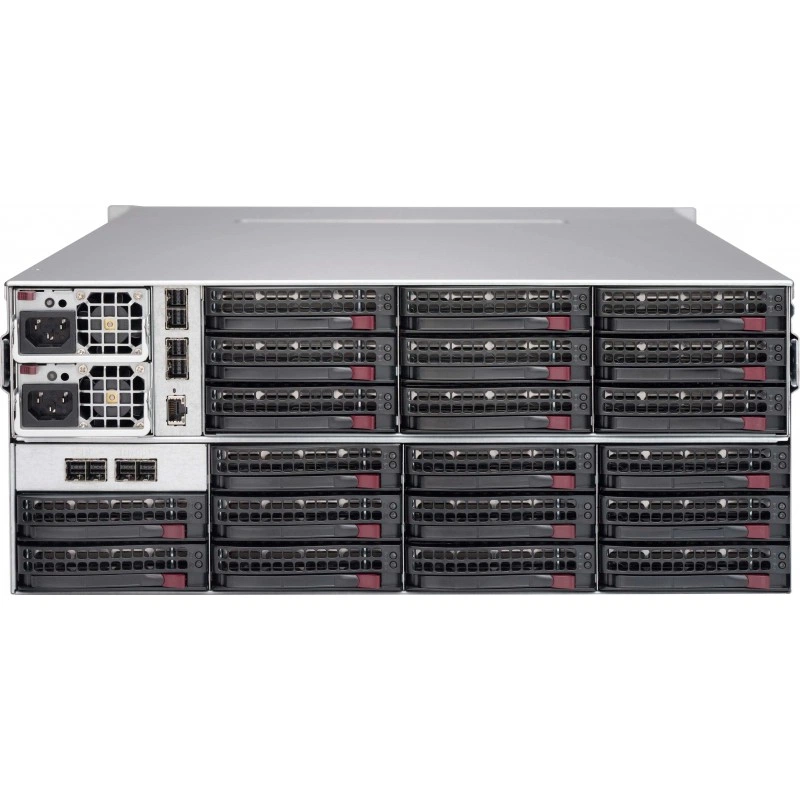

Поддержка 44 горячезаменяемых отсеков 3,5": 24 спереди и 20 сзади.
Совместимость с SAS3/2 HDD и поддержка пропускной способности 12 Gbps.
Двухсторонняя компоновка повышенной плотности для JBOD-хранилища.
Встроенная плата управления JBOD с IPMI для удаленного мониторинга и включения/выключения питания.
8 внешних подключений mini SAS HD SFF 8644 и порт IPMI RJ45.
Резервируемое питание 1+1 и резервируемое охлаждение.
Паллетная упаковка для удобной перевозки и обработки.
Рекомендованы квалифицированные SAS HBA/контроллеры Supermicro: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.

Технические особенности

Форм-фактор: 4U SAS3 JBOD storage chassis.
Габариты корпуса: 7" (178 мм) в высоту, 17,2" (437 мм) в ширину, 27,5" (699 мм) в глубину.
Масса нетто: 86 lbs (39 kg).
Масса брутто: 118 lbs (53,52 kg).
Размер упаковки: 27,2" (691 мм) x 17,4" (442 мм) x 39,6" (1006 мм).
Цвет: черный.
Система охлаждения: 7x 8cm hot-swap redundant PWM cooling fans.
Система мониторинга: IPMI.
Рабочая температура: 5°C - 35°C.
Температура хранения: -40°C - 70°C.
Рабочая влажность: 8% - 90% без конденсации.
Влажность хранения: 5% - 95% без конденсации.
Питание: 1U 1200W/1000W Titanium Power Supply W/PMbus W76xL336xH40mm.
Эффективность блока питания: 96%.
Выходная мощность: 1200W при входе 200 - 240Vac, 1000W при входе 100 - 127Vac, 1200W при входе 200 - 240Vdc.
Частота входного переменного тока: 50-60Hz.
Выходной тип: Backplanes (gold finger).
Параметр +12V: до 100A при 200Vdc - 240Vdc и 200Vac - 240Vac, до 83A при 100Vac - 127Vac.
Параметр +5Vsb: до 4A.
Power Distributor: PDB-PT847-8824.
Front panel: Power On/Off, System Reset и Unit Identification (UID) buttons.
Индикаторы: power status LED, network activity LED, power fail LED, UID LED, fan fail/system over heat LED.
Задняя и фронтальная корзины: 24-портовая front backplane и 20-портовая rear backplane с dual-expander архитектурой.
Особенность backplane: secondary expander port подключается только к dual-port SAS devices; single-port SATA не получает функцию резервирования.

Применение

JBOD-хранилища для дата-центров и корпоративных инфраструктур.
Системы высокой плотности для размещения большого массива SAS/SATA накопителей.
Сценарии расширения дисковой емкости с внешним подключением к SAS HBA или RAID/host bus adapter.
Инфраструктуры, где требуется удаленный контроль питания и мониторинг через IPMI.

Совместимость

Квалифицированные контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
Поддерживаемые носители: 3,5" SAS3/SATA3 HDD/SSD.
Для вторичного expander-порта требуется dual-port SAS device; для single-port SATA резервирование не поддерживается.

Монтаж и эксплуатация

Корпус выполнен в формате 4U и рассчитан на установку в стойку как JBOD storage chassis.
Подключение внешних линий выполнено через mini SAS HD (SFF 8644).
Система охлаждения и питание выполнены по резервируемой схеме для повышения отказоустойчивости.
Для оптимальной производительности Supermicro рекомендует использовать validated drives.

Ограничения и условия использования

Рабочий температурный диапазон ограничен значениями 5°C - 35°C.
Неэксплуатационный температурный диапазон: -40°C - 70°C.
Рабочая влажность допускается только без конденсации.
Резервная функция на secondary expander port не работает с single-port SATA устройствами.
Поставщик рекомендует согласовывать validated HDD с представителем Supermicro.

Логистические данные

Вес нетто: 39 kg.
Вес брутто: 53,52 kg.
Поставка в паллетированной упаковке.

Технические характеристики CSE-847E2C-R1K23JBOD

Администрирование и обслуживание

Контроль вскрытия: IPMI

Идентификаторы

Артикул производителя: CSE-847E2C-R1K23JBOD
Бренд: Supermicro

Модель: CSE-847E2C-R1K23JBOD

Комплектация

Комплектация / поставка: Palletized packaging for easy shipping and handling

Мониторинг и индикация

Индикаторы: Power status LED, network activity LED, Power Fail LED, UID LED, Fan Fail/System Over Heat LED

Фронтальные кнопки: Power On/Off, System Reset, Unit Identification (UID)

Назначение и классификация

Тип товара: JBOD-шасси

Накопители и хранение данных

Backplane front: 24-Port 4U SAS3 12 Гбит/с dual-expander backplane
Backplane rear: 20-Port 4U (SC847E2C JBOD) SAS3 12 Гбит/с dual-expander backplane
Количество отсеков 3,5": 44
Особенность backplane: secondary expander port only connects to dual-port SAS devices, single-port SATA нет redundancy feature

Поддержка накопителей: SAS3/2 HDD, SAS3/SATA3 HDD/SSD
Рекомендация по накопителям: validated drives are recommended
Схема отсеков: 24 фронтальных + 20 тыльных hot-swap SAS drive bays

Охлаждение и вентиляция

Охлаждение: 7 x 8 см hot-swap redundant PWM cooling fan(s)

Питание

+12V: Max 100 А / Min 0 А (200Vdc - 240Vdc, 200Vac - 240Vac), Max 83 А / Min 0 А (100Vac - 127Vac)
+5Vsb: Max 4 А / Min 0 А
Power Distributor: PDB-PT847-8824
Выходная мощность: 1200 Вт, 1000 Вт
Мощность БП: 1U 1200 Вт / 1000 Вт Titanium Power Supply with PMBus

Размер блока питания: 336 x 76 x 40 мм
Удаленное управление питанием: JBOD Power Control Board with IPMI remote monitor and power on-off
Частота входного тока: 50-60Hz
Эффективность БП: 96%

Подключение и интерфейсы

Интерфейсы подключения: 8x External mini SAS HD (SFF 8644), IPMI RJ-45 port

Пропускная способность: 12 Гбит/с

Размеры и физические параметры

Вес брутто: 53, 52 кг
Вес нетто: 39 кг
Габариты упаковки: 691 x 442 x 1006 мм

Размеры корпуса: 7" (178 мм) x 17.2" (437 мм) x 27.5" (699 мм)
Форм-фактор: 4U

Совместимость

Рекомендуемые контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E, AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Арсений Гордеев07.03.2026

5/5

SC847E2C-R1K23JBOD ставили под большой архив и резервные копии. После подключения к SAS-контроллеру шасси сразу пошло в работу, корзины доступны нормально, а с охлаждением и питанием на длительной записи проблем не заметили. Для хранения большого массива дисков это очень практичный вариант, без лишней суеты в обслуживании.

Плюсы товара

быстрый отклик системы

0 0

Вопросы о товаре

Почему при использовании secondary expander port для SATA может пропасть резервирование, и что это значит для схемы подключения?

Secondary expander port подключается только к dual-port SAS устройствам. Для single-port SATA резервирование не работает, поэтому при проектировании нужно выбирать соответствующие SAS-устройства/схему путей.

Как не ошибиться с дисками: какие форматы и режимы накопителей поддерживаются в JBOD шасси?

Шасси рассчитано на 3.5" hot-swap отсеки и поддерживает SAS3/2 HDD, а также SAS3/SATA3 HDD/SSD. Перед закупкой важно убедиться, что модель дисков соответствует заявленным интерфейсам и форм-фактору 3.5".

Какие требования к контроллерам стоит учесть, чтобы JBOD правильно работал с хостом по SAS?

В карточке указаны рекомендуемые/поддерживаемые SAS HBA/контроллеры Supermicro (AOC-SAS3 серии). Для корректной работы проверьте, что выбранный контроллер относится к указанным моделям и поддерживает требуемую SAS-связность.

Какой эффект дает двухсторонняя компоновка на 24+20 hot-swap отсеках при размещении и обслуживании?

Платформа выполнена с доступом к накопителям с фронта и тыла (24 спереди + 20 сзади). Это упрощает обслуживание и дает больше гибкости при раскладке дисков по зонам доступа в стойке.

Какие условия по температуре и влажности важно соблюсти, чтобы обеспечить стабильную работу и избежать ограничений по эксплуатации?

Рабочая температура ограничена диапазоном 5–35°C, влажность — 8–90% без конденсации. При планировании размещения и потоков воздуха важно удерживать эти параметры в стойке.
