Шасси JBOD Supermicro SC947HE2C-R2K05JBOD (СУПЕРМИКРО)

Артикул: CSE-947HE2C-R2K05JBOD

Шасси JBOD Supermicro SC947HE2C-R2K05JBOD (СУПЕРМИКРО)

Name: Шасси JBOD Supermicro SC947HE2C-R2K05JBOD (СУПЕРМИКРО)
Brand: SUPERMICRO
SKU: CSE-947HE2C-R2K05JBOD
Price: 293000.00 RUB
Availability: InStock
Rating: 5 (1 reviews)

от293 000 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о JBOD шасси Supermicro

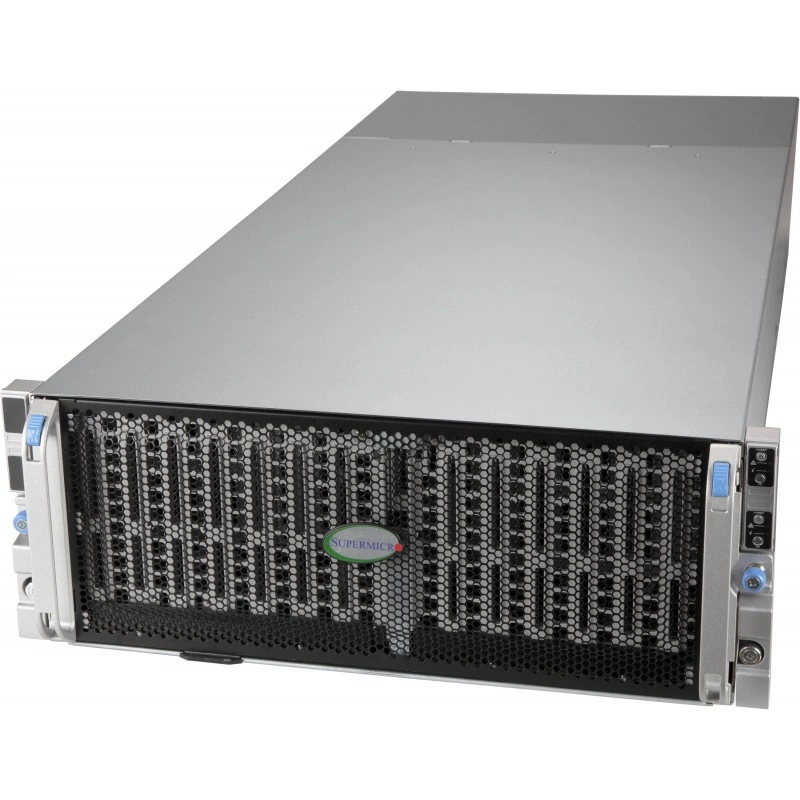

SC947HE2C-R2K05JBOD - это 4U rackmount top-load JBOD storage enclosure для задач высокой доступности. Корпус рассчитан на построение отказоустойчивой системы хранения с двухканальной архитектурой, поддержкой двух canister controllers и схемой 1+1 redundant. Конструкция ориентирована на удобное обслуживание: модульное исполнение без инструмента, горячая замена узлов и упрощённый сервисный доступ.

Шасси поддерживает установку до 90 накопителей 3.5"/2.5" hot-swap SAS3 12Gb/s HDD, а также использует 6 SAS3.0 IO портов MiniSAS HD / SFF-8644 на узел. В составе предусмотрены средства удалённого управления и мониторинга, включая dedicated IPMI RJ45 management port, поддержку Redfish OOB management protocol и SCSI Enclosure Services SES-4.

Функциональные возможности CSE-947HE2C-R2K05JBOD

Корпус предназначен для построения высокодоступных массивов хранения и JBOD-инфраструктуры. Он поддерживает топовую загрузку накопителей, резервирование питания и вентиляторов, а также набор сервисных индикаторов и кнопок на фронтальной панели. Конструкция рассчитана на длительную эксплуатацию в серверных стойках и на обслуживание без сложного демонтажа компонентов.

Dual-Path Storage Enclosure for High Availability Applications.
Support two canister controllers; 1+1 redundant for Dual-Path Enclosure.
Support 90 3.5"/2.5" Top Loading SAS3 12Gb/s Hot-Swappable HDDs.
6x SAS3.0 IO ports (MiniSAS HD/SFF-8644) per node.
Dedicated IPMI RJ45 management port.
Redfish OOB management protocol support.
SCSI Enclosure Services SES-4 support.
Hot-swappable tool-less modular design for easy service and maintenance.
Redundant Titanium 2000W power supply.

Технические особенности

Модель выполнена в формате 4U rackmount top-load JBOD storage enclosure и окрашена в чёрный цвет. Габариты корпуса составляют 6.96" (177 mm) по высоте, 17.6" (447 mm) по ширине и 43.3" (1099 mm) по глубине. Масса нетто - 130 lbs (58.97 kg), масса брутто - 225 lbs (102.06 kg). Для транспортировки указаны palletized packing 35.82" (910 mm) x 29.92" (755 mm) x 53.15" (1345 mm), при этом packaging (W x H x L) обозначена как N/A.

90x 3.5"/2.5" hot-swap SAS drive bay with SES3.
Qualified SAS controllers: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
Backplane и служебные платы рассчитаны на CSE-947H / CSE-947 60/90-bay top-load архитектуру.
Front panel: Power On/Off, System Reset и Unit Identification buttons.
LED-индикация: HDD activity, Network activity, System Information, UID и Power.

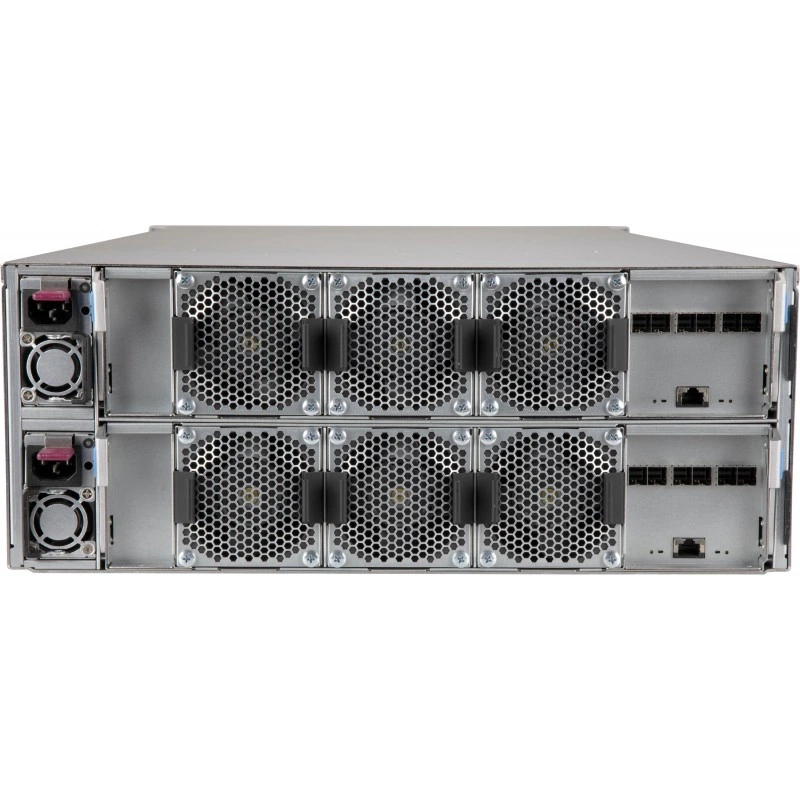

Охлаждение: 6x 8cm hot-swap redundant PWM cooling fan(s).
Power supply: 1U 2000W Redundant Titanium AC Power supply, CRPS.
Power efficiency: 96%.
AC input frequency: 50-60Hz.
Total output power: 1000W at 100 - 120Vac, 1980W at 220 - 230Vac, 1800W at 200 - 220Vac, 2000W at 200 - 240Vac и 2000W at 230 - 240Vac.
Power supply dimensions: 265 x 73.5 x 40 mm.
Operating temperature range: 5°C - 35°C (41°F - 95°F).
Non-operating temperature range: -40°C - 70°C (-40°F - 158°F).
Operating relative humidity: 8% - 90% non-condensing.
Non-operating relative humidity: 5% - 95% non-condensing.

Применение

Шасси применяется в системах хранения данных, где требуется высокая доступность, резервирование компонентов, большое число hot-swap накопителей и централизованное удалённое управление. Формат JBOD подходит для серверных и стоечных инсталляций с упором на плотность размещения дисков, сервисопригодность и эксплуатацию в круглосуточном режиме.

JBOD storage enclosures для корпоративных СХД.
Высокодоступные массивы хранения с dual-path архитектурой.
Системы, где требуется большая ёмкость за счёт 90 hot-swap отсеков.
Стоечные серверные решения с удалённым мониторингом через IPMI и Redfish.

Совместимость

Для системной валидации и контроля качества требуется минимально заполнить 25% доступных накопителей валидированными дисками Supermicro. Производитель также указывает набор совместимых SAS-контроллеров и сопутствующих плат для данной платформы.

AOC-SAS3-9500-8E.
AOC-SAS3-9500-16E.
AOC-SAS3-9580-8I8E.
SC947H / CSE-947H top-load 60/90-bay архитектуры.

Монтаж и эксплуатация

Корпус рассчитан на стойковый монтаж и обслуживание без инструмента. Поддерживаются hot-swap накопители, горячезаменяемые вентиляторы и модульная конструкция, что упрощает ремонт и регламентные работы. Для эксплуатации важно учитывать температурный и влажностный диапазон, а также требования к наполнению корзины дисками для валидации системы.

Hot-swappable tool-less modular design.
Redundant cooling fans.
Redundant power supply.
Validated Supermicro drives required for system validation and QA.

Логистические данные

Для перевозки и складской обработки указаны следующие параметры: масса брутто 225 lbs (102.06 kg), масса нетто 130 lbs (58.97 kg), palletized packing 35.82" (910 mm) x 29.92" (755 mm) x 53.15" (1345 mm). Значение упаковки (W x H x L) указано как N/A.

Упаковка и маркировка

Поставка относится к 4U rackmount chassis с чёрным цветом исполнения. На фронтальной панели предусмотрены кнопки питания, сброса и идентификации узла, а также индикаторы состояния HDD, сети, системы, UID и питания.

Технические характеристики CSE-947HE2C-R2K05JBOD

Идентификаторы

Артикул производителя: CSE-947HE2C-R2K05JBOD
Бренд: Supermicro

Модель: SC947HE2C-R2K05JBOD

Комплектация

Комплект поставки: Корпус, модули охлаждения, блоки питания, задняя и внутренняя модульная часть, контроллеры и платы хранения по конфигурации платформы

Мониторинг и индикация

Индикаторы фронтальной панели: HDD activity, Network activity, System Information, UID, Power
Кнопки фронтальной панели: Power On/Off, System Reset, UID

Мониторинг: IPMI

Назначение и классификация

Назначение: Хранилище JBOD для высокодоступных систем
Платформа: CSE-947H / CSE-947 60/90-bay top-load

Тип товара: JBOD-шасси

Накопители и хранение данных

Количество отсеков: 90
Поддерживаемые накопители: 3.5"/2.5" hot-swap SAS3 12 ГБ/s HDD
Поддержка контроллеров: 2 canister controllers, 1+1 redundant

Совместимые контроллеры SAS: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E
Тип архитектуры: Dual-Path Storage Enclosure

Охлаждение и вентиляция

Вентиляторы: 6 x 8 см hot-swap redundant PWM cooling fan(s)

Питание

Выходная мощность при 100-120Vac: 1000 Вт
Выходная мощность при 200-220Vac: 1800 Вт
Выходная мощность при 200-240Vac: 2000 Вт
Выходная мощность при 220-230Vac: 1980 Вт
Выходная мощность при 230-240Vac: 2000 Вт

Мощность БП: Redundant Titanium 2000 Вт AC Power supply, CRPS
Протокол удалённого управления: Redfish OOB
Размеры блока питания: 265 x 73.5 x 40 мм
Частота AC: 50-60Hz
Эффективность блока питания: 96%

Подключение и интерфейсы

Порт управления: Dedicated IPMI RJ-45 management port
Порты IO на узел: 6x SAS3.0 IO ports MiniSAS HD / SFF-8644

Транспортная упаковка: 35.82" (910 мм) x 29.92" (755 мм) x 53.15" (1345 мм)

Размеры и физические параметры

Вес брутто: 225 lbs (102.06 кг)
Вес нетто: 130 lbs (58.97 кг)
Высота: 6.96" (177 мм)

Глубина: 43.3" (1099 мм)
Форм-фактор: 4U Rackmount Top-Load JBOD Storage Enclosure
Ширина: 17.6" (447 мм)

Совместимость

Требование к валидации системы: Минимум 25% доступных дисков должны быть валидированными Supermicro drives

Управление и удаленный доступ

Управление корпусом: SCSI Enclosure Services SES-4

Условия эксплуатации

Влажность хранения: 5% - 95% (non-condensing)
Рабочая влажность: 8% - 90% (non-condensing)

Рабочая температура: 5 °C - 35 °C (41°F - 95°F)
Температура хранения: -40 °C - 70 °C (-40°F - 158°F)

Функции и возможности

Конструкция: Hot-swappable tool-less modular design

Цвет и внешний вид

Цвет: Черный

Документация CSE-947HE2C-R2K05JBOD

Отзывы о товаре

Карина Воробьева04.09.2025

5/5

Нужен был JBOD для расширения массива, и Supermicro SC947HE2C-R2K05JBOD подошел как раз под этот сценарий. При приемке сразу посмотрели на доступ к корзинам и сервису — тут с этим удобно, без лишних сложностей. В стойке шасси встало нормально, а по эксплуатации понравилось, что обслуживание не превращается в отдельный проект.

Плюсы товара

тихая работа для класса

0 0

Вопросы о товаре

Какие условия по дискам нужно выполнить, чтобы система прошла валидацию Supermicro при сборке JBOD?

Для system validation и QA нужно минимум 25% доступных отсеков заполнить валидированными дисками Supermicro.

Какие контроллеры SAS и связи с backplane нужно проверить, чтобы JBOD работал в нужной конфигурации dual-path?

В шасси заявлены квалифицированные canister-контроллеры AOC-SAS3-9500-8E/9500-16E/9580-8I8E, а сама платформа рассчитана на dual-path схему с резервированием 1+1.

Сколько SAS3 IO-каналов и каких типов подключения предусмотрено на узел, и как это учесть при разводке к хосту?

Подключение делается через 6 SAS3.0 IO портов MiniSAS HD / SFF-8644 на узел, поэтому при проектировании топологии важно заложить нужное количество кабелей/портов.

Какие требования по управлению и мониторингу стоит заложить для интеграции в систему (OOB и сервисные протоколы)?

Предусмотрен dedicated IPMI RJ45 management port, поддержка Redfish OOB и SCSI Enclosure Services SES-4, а также индикация и кнопки на фронтальной панели для обслуживания.

Какие риски по питанию и охлаждению нужно учесть при работе шасси в плотной конфигурации с hot-swap дисками?

Шасси использует резервированное питание (Redundant Titanium 2000W PSU) и 6 hot-swap redundant PWM вентиляторов, поэтому в площадке стоит обеспечить соответствующие условия электропитания и охлаждения в пределах указанного рабочего диапазона.
