Корпус JBOD Supermicro SC947SE2C-R1K63JBOD

Артикул: CSE-947SE2C-R1K63JBOD

Наличие уточняйте

Корпус JBOD Supermicro SC947SE2C-R1K63JBOD

Name: Корпус JBOD Supermicro SC947SE2C-R1K63JBOD
Brand: SUPERMICRO
SKU: CSE-947SE2C-R1K63JBOD
Price: 334000.00 RUB
Availability: InStock
Rating: 5 (1 reviews)

Цена последней отгрузки со склада:

334 000 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о корпусе JBOD Supermicro

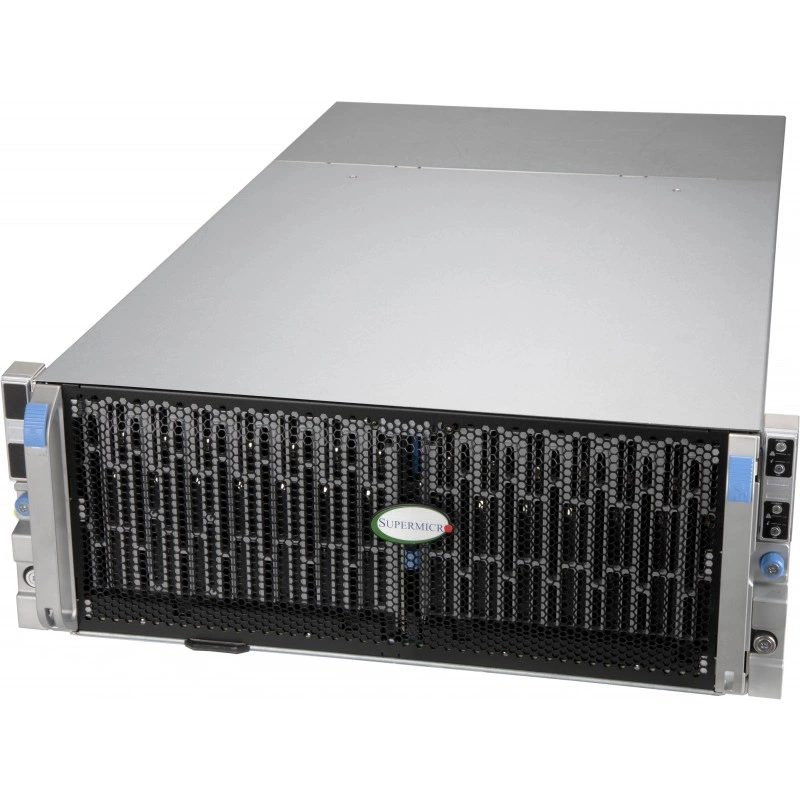

Корпус Supermicro SC947SE2C-R1K63JBOD представляет собой 4U dual-path storage enclosure для построения высокоплотных систем хранения данных. Конструкция ориентирована на горячую замену накопителей, удобное обслуживание и поддержку резервирования на уровне шасси. Форм-фактор 4U, цвет корпуса черный. Устройство рассчитано на использование в составе JBOD-решений и систем хранения, где важны отказоустойчивость, доступность дисков и централизованное управление.

Функциональные возможности CSE-947SE2C-R1K63JBOD

Шасси поддерживает установку до 60 накопителей 3.5" с горячей заменой, при этом в спецификации также указана совместимость с 2.5" hot-swap SAS drive bay с SES4. Реализована dual-path архитектура хранения, поддержка двух canister controllers и схема 1+1 redundant для dual-path enclosure. Для подключения предусмотрены 6 SAS3.0 IO портов MiniSAS HD на node, а также интерфейсные элементы 12x SFF-8644 Mini SAS HD и 2x IPMI LAN. Для обслуживания и мониторинга доступны dedicated IPMI RJ45 management port, поддержка Redfish OOB management protocol и SCSI Enclosure Services SES-4.

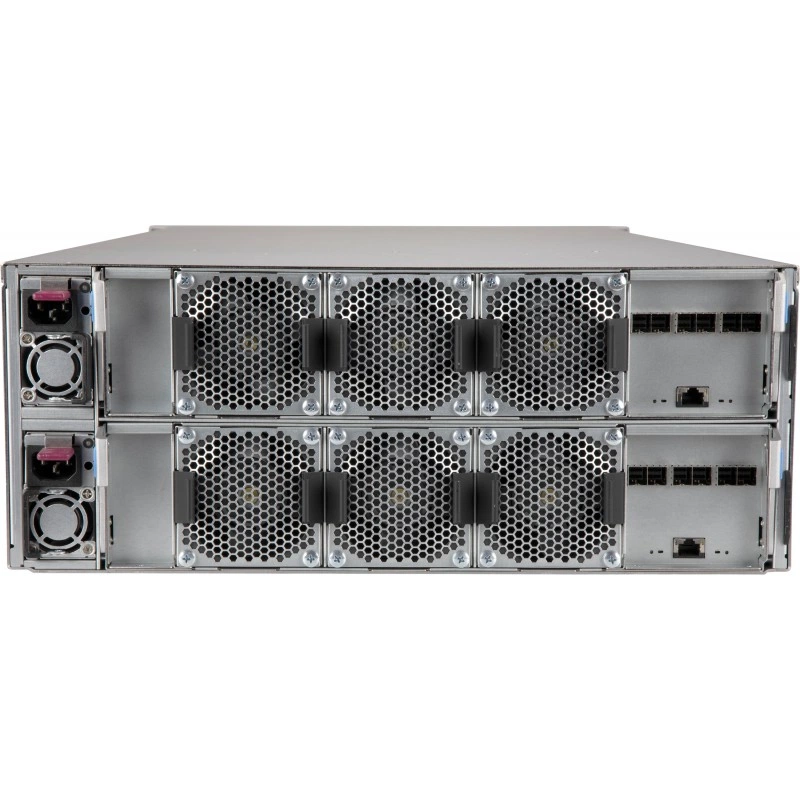

В шасси используется модульная tool-less hot-swappable конструкция, рассчитанная на упрощение сервисного обслуживания и замены компонентов без лишних операций. Ключевые особенности включают резервируемый блок питания Titanium 1600 W, 6x 8 cm hot-swap redundant PWM cooling fan(s), а также front panel с кнопками Power On/Off и Unit Identification. На лицевой панели предусмотрены индикаторы HDD activity, network activity, system information, UID и power LED.

Технические особенности

Параметры корпуса и логистики:

Форм-фактор: 4U.
Габариты: высота 6.96" (177 mm), ширина 17.6" (447 mm), глубина 32" (813 mm).
Масса нетто: 110 lbs (49.9 kg).
Масса брутто: 173 lbs (78.47 kg).
Упаковка: Packaging (W x H x L) N/A.
Паллетированная упаковка: 35.82" (805 mm) x 29.92" (755 mm) x 53.15" (1135 mm).
Рабочая температура: 5°C - 35°C (41°F - 95°F).
Температура хранения: -40°C - 70°C (-40°F - 158°F).
Рабочая влажность: 8% - 90% без конденсации.
Влажность хранения: 5% - 95% без конденсации.
Потребление и питание: 1U 1600W redundant Power Supply, эффективность 94%.
Выходная мощность: 1000 W при входе 100 - 127 Vac, 1600 W при входе 200 - 240 Vac.
Частота входного переменного тока: 50-60 Hz.
Список квалифицированных SAS-контроллеров: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E.
Стандартные части и подсборки включают midplane, adapter board, IPMI control board, HDD backplane, JBOD I/O board и SAS3 expander module для семейства CSE-947.

Дополнительные сервисные сведения:

Для system validation and quality assurance требуется минимум 25% доступных дисков, заполненных validated Supermicro drives.
В качестве совместимых приводов и аксессуаров в таблице optional parts указаны кабели Mini SAS HD и внутренние/внешние сервисные элементы для платформы SC947S/SC947H.

Применение

Корпус предназначен для построения JBOD-хранилищ, дисковых полок и систем высокой плотности в серверной инфраструктуре. Он подходит для задач централизованного хранения данных, расширения дисковой емкости, построения отказоустойчивых storage-enclosure решений и эксплуатации в стойках, где требуется горячая замена дисков, резервирование питания и удаленный контроль состояния шасси. Благодаря dual-path архитектуре и поддержке SAS3 он применим в инфраструктуре хранения, ориентированной на стабильную круглосуточную работу.

Совместимость

В спецификации указаны квалифицированные контроллеры AOC-SAS3-9500-8E, AOC-SAS3-9500-16E и AOC-SAS3-9580-8I8E. Также упомянуты различные элементы семейства CSE-947 и сервисные части для SC947S/SC947H, что подтверждает принадлежность к платформе Supermicro 4U chassis JBOD-класса.

Монтаж и эксплуатация

Конструкция рассчитана на сервисное обслуживание без инструмента, горячую замену накопителей и использование redundant cooling fans. Наличие UID-кнопки, системных LED-индикаторов, IPMI и Redfish OOB помогает в повседневной эксплуатации, удаленной диагностике и обслуживании в дата-центре.

Комплектация

Подтвержденная комплектация в HTML не приведена как отдельный фиксированный набор поставки, но в стандартных частях перечислены основные узлы шасси, задействованные в конфигурации корпуса и его сервисных подсборок.

Технические характеристики CSE-947SE2C-R1K63JBOD

Идентификаторы

SKU: CSE-947SE2C-R1K63JBOD
Артикул производителя: CSE-947SE2C-R1K63JBOD

Бренд: Supermicro
Модель: CSE-947SE2C-R1K63JBOD

Мониторинг и индикация

Система мониторинга: IPMI

Назначение и классификация

Тип товара: JBOD-шасси

Накопители и хранение данных

Квалифицированные SAS-контроллеры: CSE-947, SC947S, SC947H
Количество отсеков: 60
Поддержка SAS: SAS3 12 Гбит/с
Поддержка интерфейса накопителей: SAS / SATA

Поддержка контроллеров: two canister controllers
Поддержка накопителей: SES-4
Тип отсеков: 3.5" hot-swap drive bay

Охлаждение и вентиляция

Охлаждение: 6 x 8 см hot-swap PWM вентиляторов

Питание

Выходная мощность при 100 - 127 В: 1000 Вт
Выходная мощность при 200 - 240 В: 1600 Вт
Конфигурация БП: 50-60 Hz

Мощность БП: 1600 Вт
Частота питания: 50 - 60 Гц
Эффективность блока питания: 94%

Подключение и интерфейсы

Подключение к хосту: 12 x SFF-8644 Mini SAS HD
Порты подключения: 6x SAS3.0 MiniSAS HD per node

Управляющий порт: 2 x IPMI LAN

Размеры и физические параметры

Вес брутто: 78.47 кг
Вес нетто: 49.9 кг
Высота: 177 мм

Глубина: 813 мм
Форм-фактор: 4U
Ширина: 447 мм

Сертификация и стандарты

Стандартные части: Midplane, adapter board, IPMI control board, HDD backplane, JBOD I/O board, SAS3 expander module

Требование QA: RoHS

Совместимость

Совместимые контроллеры: AOC-SAS3-9500-8E, AOC-SAS3-9500-16E, AOC-SAS3-9580-8I8E

Управление и удаленный доступ

Управление: IPMI, Redfish, SCSI Enclosure Services SES-4

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Функции и возможности

Поддержка hot-swap: Да

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

frostline9105.01.2026

5/5

Корпус JBOD Supermicro SC947SE2C-R1K63JBOD брали под расширение хранения, когда старой полки уже не хватало. Сразу смотрели на dual-path и на то, как будет проходить обслуживание дисков в работе. После подключения корпус показал себя спокойно: замена накопителей удобная, питание резервируется, а по мониторингу всё читается без проблем.

Плюсы товара

быстрый запуск системы

0 0

Вопросы о товаре

Что важно проверить по архитектуре (dual-path и резервирование), чтобы не собрать несовместимую схему HA для хранилища?

Шасси поддерживает dual-path архитектуру с 2 canister controllers и схемой 1+1 redundant, поэтому важно проектировать подключение и контроллеры под dual-path, а не под single-path.

Сколько SAS3 IO линий предусмотрено на узел и какие разъемы используются, чтобы правильно развести кабели от контроллеров?

Указано 6x SAS3.0 MiniSAS HD на узел (SFF-8644 по описанию интерфейсов через 12 x SFF-8644 в системе), поэтому при раскладке важно учесть реальные порты MiniSAS HD на каждом узле.

Какие возможности удаленного мониторинга и сервисов enclosure доступны в эксплуатации?

Есть dedicated IPMI RJ45 management port, поддержка Redfish OOB и SCSI Enclosure Services SES-4, а мониторинг сопровождается фронтальными LED и кнопками.

Какие условия по дискам требуются для system validation и почему это критично именно до начала квалификационного запуска?

Для system validation и quality assurance требуется минимум 25% доступных дисков, заполненных validated Supermicro drives.

Какие инженерные ограничения по охлаждению/питанию нужно учесть, чтобы шасси работало в пределах спецификации без деградации?

Предусмотрены 6 hot-swap redundant PWM вентиляторов и резервированный БП 1600W (94% эффективность), а рабочие условия ограничены 5–35°C и 8–90% влажности без конденсации.
