Серверный корпус JBOD 4U Supermicro SC946LE1C-R1K66JBOD

Артикул: CSE-946LE1C-R1K66JBOD

Наличие уточняйте

Серверный корпус JBOD 4U Supermicro SC946LE1C-R1K66JBOD

Name: Серверный корпус JBOD 4U Supermicro SC946LE1C-R1K66JBOD
Brand: SUPERMICRO
SKU: CSE-946LE1C-R1K66JBOD
Price: 1049510.00 RUB
Availability: InStock
Rating: 5 (1 reviews)

Цена последней отгрузки со склада:

1 049 510 ₽

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверном корпусе Supermicro

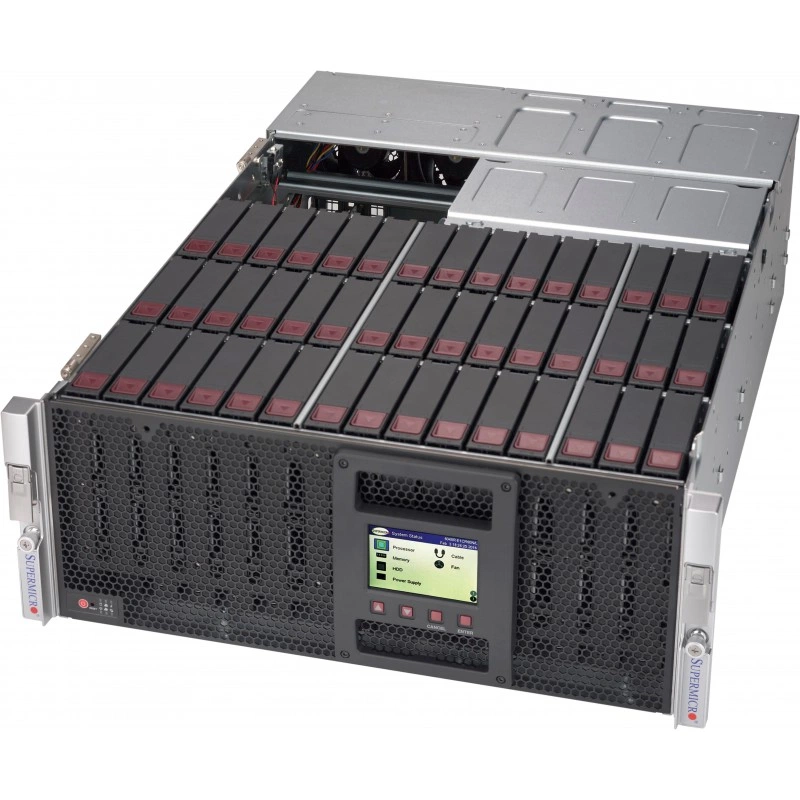

Supermicro SC946LE1C-R1K66JBOD представляет собой 4U JBOD storage chassis для построения высокоплотных систем хранения данных. Корпус рассчитан на установку большого массива накопителей формата 3.5 дюйма с верхней загрузкой и ориентирован на задачи резервного копирования, репликации данных и архивного хранения. Конструкция выполнена в черном цвете и рассчитана на монтаж в серверную стойку.

Функциональные возможности CSE-946LE1C-R1K66JBOD

Модель поддерживает 45 горячезаменяемых отсека 3.5" SAS/SATA с интерфейсом 12 Gb/s и SES3. Реализована схема single expander backplane, которая обеспечивает работу дисков SAS3/2 с пропускной способностью 12 Gb/s. Для подключения предусмотрены 4 порта Mini-SAS HD, которые используются для внутреннего или внешнего каскадирования expander-решений и помогают строить конфигурации с высокой производительностью, доступностью и резервированием. За удаленное управление и мониторинг отвечает IPMI, а также предусмотрена поддержка синхронизации времени NTP и резервного питания часов RTC.

Технические особенности

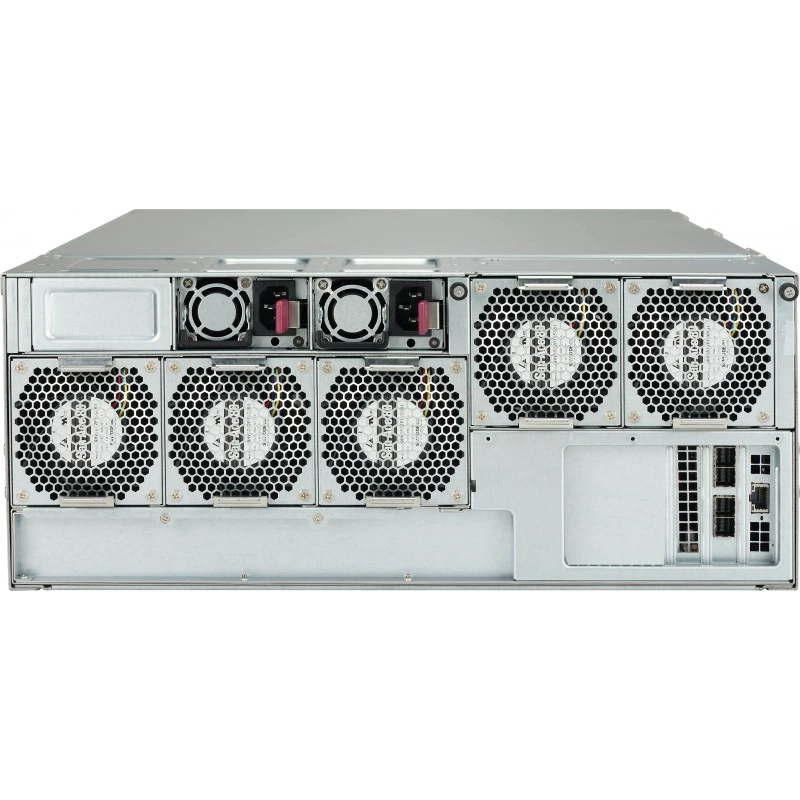

Корпус имеет габариты 7" (178 мм) по высоте, 17.2" (437 мм) по ширине и 26" (660 мм) по глубине; при установленной cable management arm глубина составляет 32.5" (825.5 мм). Масса нетто равна 85 lbs (38.56 kg), масса брутто - 120 lbs (54.43 kg). Паллетированная упаковка имеет размеры 28" (711 мм) x 23" (584 мм) x 42.5" (1080 mm). Охлаждение обеспечивается 5 задними hot-swap PWM-вентиляторами размером 80 мм. Питание построено на резервируемом блоке 1U 1600W (1+1) с эффективностью 94%, поддержкой входного напряжения 100-127 Vac и 200-240 Vac, а также частотой 50-60 Hz. Выходной модуль питания использует backplanes (gold finger). Для совместимых SAS-контроллеров указаны AOC-SAS3-9380-8E и AOC-SAS3-9300-8E. Из требований к эксплуатации отмечен допустимый диапазон температуры 5°C - 35°C и относительной влажности 8% - 90% без конденсации.

На лицевой панели предусмотрены кнопки Power On/Off и Unit Identification (UID), а также индикаторы Power status LED, Network activity LED, System Information LED и Power Fail LED. В системе мониторинга используется IPMI. В комплектации и стандартных частях упоминаются корзина/бэкплейн для 45 отсеков, плата управления JBOD с функцией удаленного включения/выключения, кабели и другие элементы шасси. Для валидации и контроля качества рекомендуется заполнять не менее 25% доступных накопителей подтвержденными дисками Supermicro.

Применение

Корпус предназначен для построения JBOD-систем хранения с высокой плотностью размещения дисков, для резервного копирования, репликации данных и архивных хранилищ. Он подходит для сценариев, где важны емкость, горячая замена накопителей, каскадирование внешних подключений и удаленный контроль состояния.

Совместимость

Поддерживаются накопители SAS3/SATA3 формата 3.5 дюйма в количестве до 45 штук. Для работы с корзиной и бэкплейном подтверждены контроллеры AOC-SAS3-9300-8E и AOC-SAS3-9380-8E. В части стандартных компонентов и опций упоминаются платы и кабели Supermicro, предназначенные для этой JBOD-платформы.

Монтаж и эксплуатация

Корпус рассчитан на установку в стойку и эксплуатацию в типовом серверном диапазоне температур. Указаны условия работы при температуре 5°C - 35°C, нерабочий диапазон -40°C - 60°C, рабочая влажность 8% - 90% без конденсации и нерабочая влажность 5% - 95% без конденсации. Наличие горячезаменяемых вентиляторов и дисковых отсеков упрощает обслуживание в работающей системе.

Логистические данные

Масса брутто составляет 120 lbs (54.43 kg), масса нетто - 85 lbs (38.56 kg). Паллетированная упаковка имеет размеры 28" (711 мм) x 23" (584 мм) x 42.5" (1080 мм). Обычная упаковка отмечена как N/A.

Технические характеристики CSE-946LE1C-R1K66JBOD

Идентификаторы

SKU: CSE-946LE1C-R1K66JBOD
Артикул производителя: CSE-946LE1C-R1K66JBOD

Бренд: Supermicro
Модель: CSE-946LE1C-R1K66JBOD

Логистика и упаковка

Паллетированная упаковка: 28" (711 мм) x 23" (584 мм) x 42.5" (1080 мм)

Упаковка: Packaging (W x H x L): N/A

Мониторинг и индикация

Индикаторы на фронтальной панели: Power status LED, Network activity LED, System Information LED, Power Fail LED

Кнопки на фронтальной панели: Power On/Off, Unit Identification (UID)

Назначение и классификация

Тип товара: JBOD-шасси

Накопители и хранение данных

Бэкплейн: 45-Port 4U SC946L Top-load SAS3 12 Гбит/с expander backplane, support up to 45 x 3.5-inch SAS3/SATA3 HDD/SSD
Отсеки для накопителей: 45 x 3.5" hot-swap SAS/SATA drive bay with SES3

Порты Mini-SAS HD: 4 x Mini-SAS HD
Требование к валидации дисков: Минимум 25% доступных накопителей должны быть подтвержденными Supermicro drives для system validation and quality assurance

Охлаждение и вентиляция

Охлаждение: 5 x 80 мм rear hot-swap exhaust PWM fan(s)

Питание

Входное напряжение: 100 - 127 Vac, 200 - 240 Vac
Выходная мощность: 1000 Вт with Input 100 - 127Vac, 1600 Вт with Input 200 - 240Vac
Выходной тип: Backplanes (gold finger)
Мощность БП: 1U 1600 Вт redundant Power Supply
Параметры +12Vsb: Max: 2 А / Min: 0.2 А

Параметры +3.3V: Max: 25 А
Параметры +5V: Max: 25 А
Параметры -12V: Max: 0 А, Max: 82 А / Min: 0.1 А (100Vac - 120Vac), Max: 132 А / Min: 0.1 А (200Vac - 240Vac)
Частота входа: 50 - 60 Hz
Эффективность БП: 94%

Размеры и физические параметры

Вес брутто: 120 lbs (54.43 кг)
Вес нетто: 85 lbs (38.56 кг)
Высота: 7" (178 мм)

Глубина: 26" (660 мм), 32.5" (825.5 мм) с cable management arm
Форм-фактор: 4U JBOD storage chassis
Ширина: 17.2" (437 мм)

Сертификация и стандарты

Комплект / стандартные части: BPN-SAS3-946LEL1, CSE-PTJBOD-CB3, CBL-0087

Совместимость

Поддерживаемые контроллеры: AOC-SAS3-9380-8E, AOC-SAS3-9300-8E

Управление и удаленный доступ

Управление: IPMI

Условия эксплуатации

Влажность хранения: 5% - 95% (non-condensing)
Диапазон рабочих температур: 5 °C - 35 °C (41°F - 95°F)
Рабочая влажность: 8% - 90% (non-condensing)

Рабочая температура: 5 °C - 35 °C (41°F - 95°F)
Температура хранения: -40 °C - 60 °C (-40°F - 140°F)

Функции и возможности

Синхронизация времени: NTP

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Леонид Миронов13.10.2025

5/5

Для архива резервных копий поставили Supermicro SC946LE1C-R1K66JBOD. Нужна была емкая дисковая полка без лишней сложности, и этот корпус подошел под задачу. После подключения к контроллеру массив поднялся нормально, а горячая замена дисков заметно упростила обслуживание во время рабочих окон.

Плюсы товара

удобный доступ к компонентам

0 0

Вопросы о товаре

Что нужно учесть при построении схемы SAS-подключения: ограничения из-за single expander backplane и типа контроллера?

В корпусе указана single expander схема и поддержка SAS3/SAS2 через expander. Перед внедрением важно согласовать контроллер(ы) и выбранную топологию подключения с тем, что backplane работает по single-expander архитектуре.

Какие организационные требования по охлаждению и обслуживанию стоит предусмотреть для 45 hot-swap отсеков?

В конструкции предусмотрены 5 задних hot-swap PWM вентиляторов, а диски размещаются top-load. При высокой плотности дисков важно обеспечить стабильный airflow и сервисную доступность под замену дисков во время работы.

Какие условия по температуре и влажности нужно заложить, чтобы JBOD не выходил за рамки допуска при длительной эксплуатации?

Указан рабочий диапазон температуры 5–35°C и влажность 8–90% без конденсации. Для длительной работы в стойке заранее оцените размещение и потоки воздуха, чтобы не превышать ограничения.

Как выбрать диски для валидации системы и избежать простоя из-за отказов качества при массовом заполнении?

Для system validation и контроля качества требуется заполнить не менее 25% доступных отсеков подтвержденными дисками Supermicro. Это важно учитывать при запуске, чтобы проверка прошла успешно и не пришлось переучивать конфигурацию.

Какая специфика по питанию может повлиять на совместимость с вашей сетью электропитания: диапазон входного напряжения и резервирование?

Питание резервируемое (1+1), а входные диапазоны указаны 100–127 Vac и 200–240 Vac при 50–60 Hz. Перед подключением убедитесь, что ваши фидеры соответствуют этим диапазонам, чтобы шасси работало с заявленной мощностью.
