Блейд-платформа SBI-4129P-C2N SUPERMICRO SBI-4129P-C2N (СУПЕРМИКРО)

Основная информация о блейд-платформе Supermicro

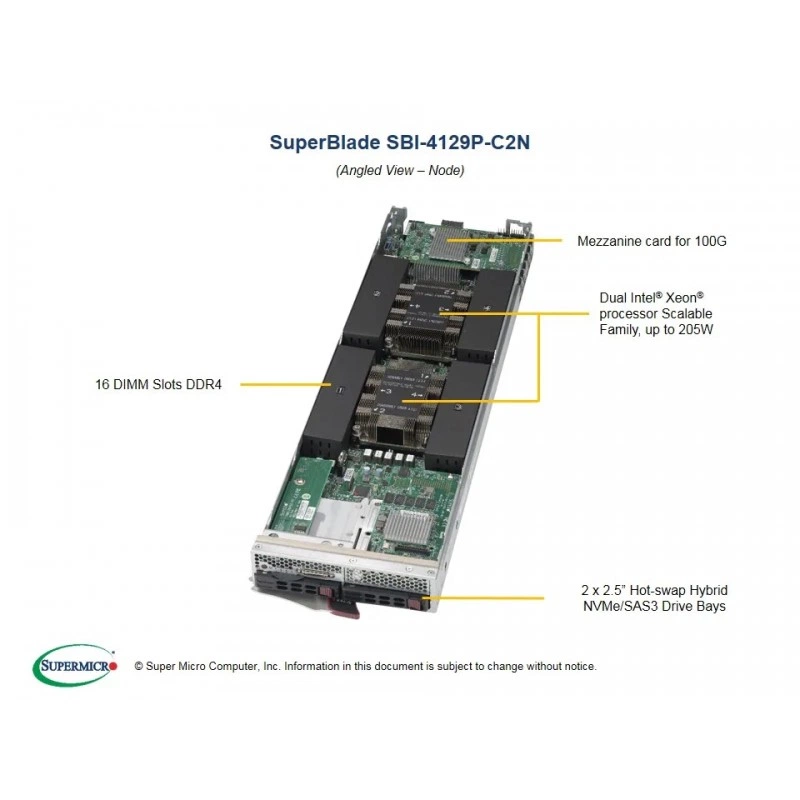

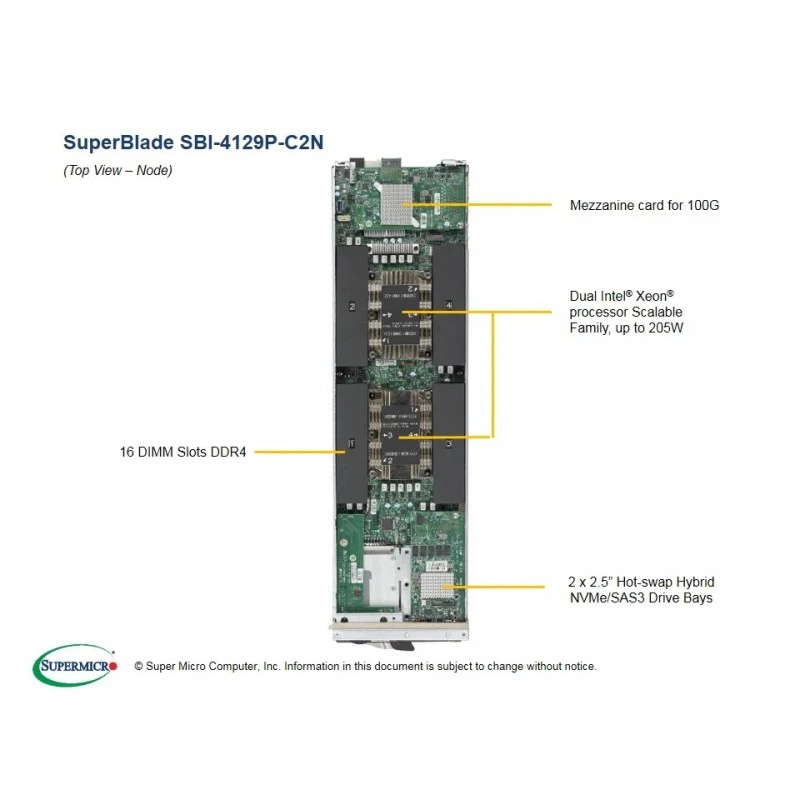

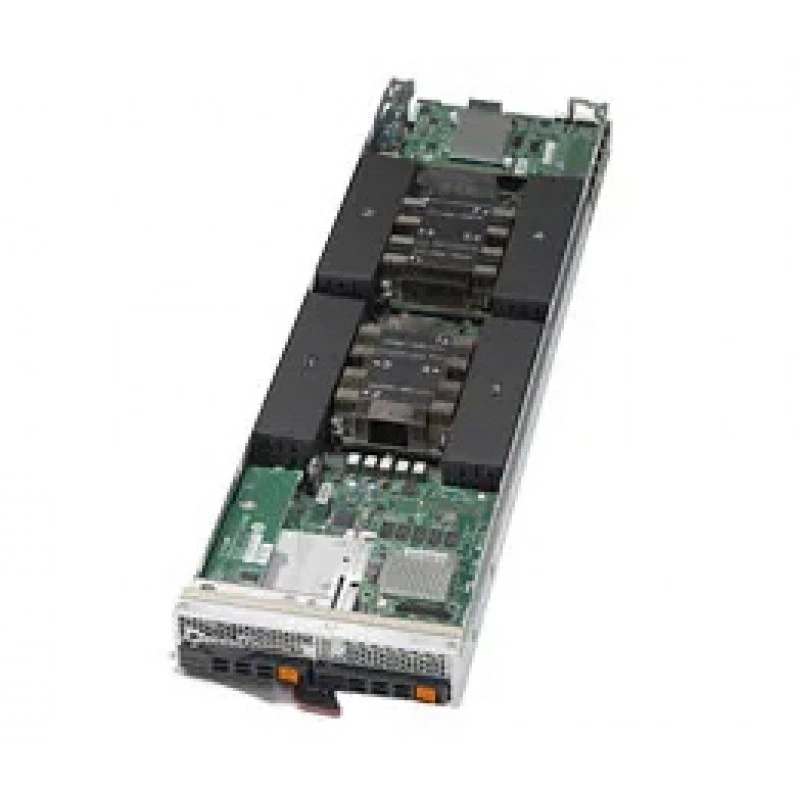

Перед вами вычислительный модуль семейства SuperBlade для шасси Twin Blade. Модель SBI-4129P-C2N представляет собой processor blade в черном исполнении и поставляется как интегрированная плата на базе Super B11DPT-P. Платформа ориентирована на плотные серверные инсталляции, где важны высокая вычислительная плотность, поддержка двухпроцессорной конфигурации и возможность установки накопителей и модулей расширения в ограниченном форм-факторе.

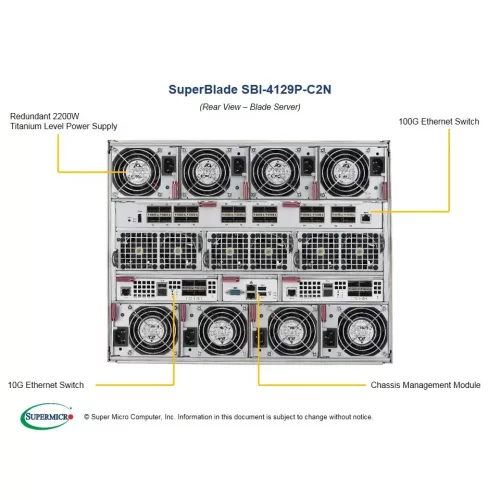

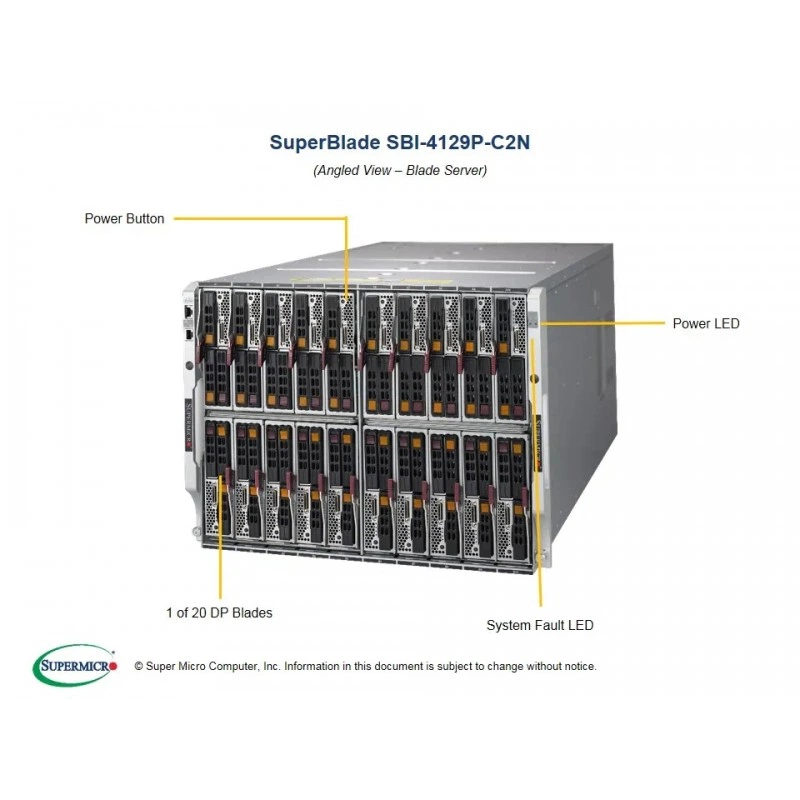

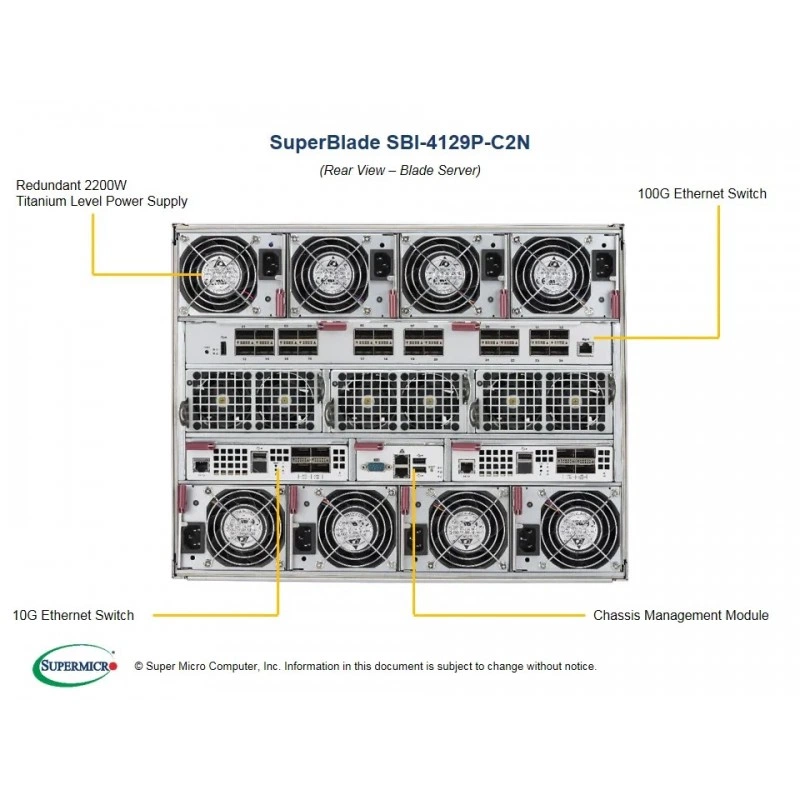

Конструкция модуля рассчитана на работу в составе 4U 10-Blade chassis, а в комплект поставки входят основная материнская плата, шасси-модуль, SAS mezz card, фронтальная плата управления, корзины для 2,5-дюймовых дисков, air shroud и другие штатные элементы. Также предусмотрены опции для TPM, различных heatsink-решений, VROC, сетевых mezzanine-карт и модулей управления.

Функциональные возможности SBI-4129P-C2N

Модуль поддерживает два процессора Intel Xeon Scalable и Intel Xeon Scalable второго поколения для сокета Dual Socket P (LGA 3647). В системе реализована поддержка до 28 ядер на процессор, трех линий UPI со скоростью до 10.4 GT/s и TDP процессора в диапазоне 70-205 W. Для работы с памятью предусмотрено 16 DIMM-слотов, поддержка до 4 TB 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM и совместимость с Intel Optane DCPMM.

Встроенная подсистема хранения включает 2 hot-plug 2.5" отсека для NVMe/SAS3/SATA3, а также M.2-накопители: 1 PCI-E x4 M.2 и еще 4 PCI-E x4 M.2 через mezzanine card. За работу с SAS отвечает Broadcom 3108 SAS3 12Gbps controller с поддержкой HW RAID 0/1 и кэшем 2G. Сетевой тракт реализован через dual 10G LAN на Intel X722. Для удаленного администрирования предусмотрены IPMI 2.0, KVM over IP и Virtual Media over LAN.

Графическая подсистема построена на Aspeed AST2500 BMC. BIOS выполнен на базе 128 Mb SPI Flash EEPROM с AMI BIOS и поддерживает Plug and Play, PCI 2.2, ACPI до 3.0 и USB Keyboard support. На фронтальной панели предусмотрены кнопки Power On/Off и KVM, а также индикаторы Power, UID/KVM, Network Activity и Fault. Для подключения используется SUV (Serial/USB/Video) и KVM Connector, также предусмотрен TPM Header и фронтальный разъем для SMCI KVM Card.

Технические особенности

Габариты модуля составляют 6.5" по высоте, 1.75" по ширине и 23.5" по глубине, масса - 9.5 lbs (4.3 kg), цвет - Black. Устройство соответствует RoHS. Рабочий температурный диапазон составляет от 10°C до 35°C, температурный диапазон хранения - от -40°C до 60°C. Относительная влажность при работе - от 8% до 90% без конденсации, при хранении - от 5% до 95% без конденсации.

В списке штатных компонентов указаны материнская плата Super B11DPT-P, шасси MCP-680-41001-0N, SAS3108 mezz card AOM-B3108-H8-B11-P, фронтальная плата AOM-SB410-01-P, две корзины MCP-220-00145-0B, air shroud MCP-310-41001-0N. В качестве опций доступны TPM модули AOM-TPM-9670V и AOM-TPM-9671V, несколько вариантов heatsink, VROC-модули, сетевые mezzanine-карты и модуль AOM-B-4M для 4 x M.2 NVMe.

Для сопровождения платформы доступны драйверы и утилиты, BIOS, BMC, manuals, tested memory, tested HDD, tested NVMe, tested M.2 list, OS certification matrix и quick-reference guide. Также указано, что для обновления BIOS/IPMI можно обращаться в поддержку Supermicro.

Применение

Платформа предназначена для построения плотных серверных узлов в составе SuperBlade-шасси. Она подходит для корпоративных вычислительных сред, виртуализации, инфраструктуры дата-центров, задач с интенсивной обработкой данных и сценариев, где требуется сочетание высокой плотности размещения, двухпроцессорной архитектуры, быстрых сетевых интерфейсов, поддержки SAS/NVMe и удаленного управления. Конструкция и набор опций делают модуль удобным для развертывания в стойках, где важны управляемость, масштабирование и стандартизированное обслуживание.
