Серверный корпус 1U Supermicro SC116AC2-R706WB2 (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC116AC2-R706WB2 представляет собой 1U серверный корпус для построения плотных серверных конфигураций в форм-факторе стойки. Корпус рассчитан на установку материнских плат формата E-ATX размером 12" x 13" и 13.38" x 13.4", а также оптимизирован для плат семейства X11 WIO (W series). Решение поддерживает как однопроцессорные, так и двухпроцессорные платформы Intel и AMD, поэтому подходит для серверов общего назначения, вычислительных узлов и инфраструктурных систем, где важны компактность, расширяемость и удобство обслуживания.

Функциональные возможности CSE-116AC2-R706WB2

Корпус оснащен 10 отсеками для 2.5-дюймовых накопителей с горячей заменой. Внутренняя дисковая подсистема построена на 10-портовой 1U SAS3 12Gbps гибридной backplane, которая поддерживает до 8 накопителей SAS3/SATA3 формата 2.5" и до 2 устройств SAS3/SATA3/NVMe. Это позволяет сочетать классические дисковые массивы и более быстрые NVMe-накопители в одной платформе.

• 1U корпус для материнских плат E-ATX и плат X11 WIO.
• Поддержка однопроцессорных и двухпроцессорных систем Intel и AMD.
• 10 hot-swap отсеков 2.5" SAS/SATA.
• Гибридная backplane 10-port SAS3 12 Gbps.
• Поддержка SAS3/SATA3 HDD, SSD и NVMe-устройств.
• 2 полноразмерных слота расширения и 1 низкопрофильный слот.
• 4 вентилятора 40 x 56 мм с PWM и встречным вращением.
• Опционально 2 вентилятора для охлаждения AOC.
• Два элемента управления на передней панели: питание и UID.
• Световая индикация питания, активности дисков, сетевой активности и UID.

Технические особенности

Размеры корпуса составляют 1.7" (43 мм) по высоте, 17.2" (437 мм) по ширине и 23.5" (597 мм) по глубине. Масса в упаковке указана как 40 lbs (18.14 kg), а размеры упаковки составляют 24" x 8" x 32" (610 x 203 x 813 мм). Доступный цвет исполнения - черный.

• Корпус: 1U, цвет Black.
• Высота: 1.7" (43 мм).
• Ширина: 17.2" (437 мм).
• Глубина: 23.5" (597 мм).
• Габариты упаковки: 24" x 8" x 32" (610 x 203 x 813 мм).
• Грубый вес: 40 lbs (18.14 kg).
• Питание: резервированное 1U 700/750W, одинарный выход, Platinum level, ширина 54.5 мм.
• КПД блока питания: 94%.
• Входное напряжение: 200-240 Vac для 750W и 100-140 Vac для 700W.
• Частота AC-входа: 50-60 Hz.
• Выход +12V: до 62 A при 200-240 Vac и до 58 A при 100-140 Vac.
• Выход +5Vsb: до 3 A.
• Power Distributor: PDB-PT112-S2424.
• Шасси-контроль: chassis intrusion switch.
• Рабочая температура: 5°C - 35°C.
• Температура хранения/нерабочий режим: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении/нерабочий режим: 5% - 95% без конденсации.

Монтаж и эксплуатация

• Корпус предназначен для установки в стойку и эксплуатации как серверная платформа.
• Поддерживается размещение плат с E-ATX-габаритами и совместимыми WIO-конфигурациями.
• Система охлаждения построена на 40 x 56 мм PWM-вентиляторах, что помогает поддерживать воздушный поток в плотном 1U исполнении.
• Опциональные вентиляторы для AOC допускают дополнительное охлаждение плат расширения.

Применение

Корпус подходит для сборки серверов, которые требуют компактного 1U исполнения, поддержки нескольких накопителей, возможности установки плат расширения и резервированного питания. Его используют в серверных стойках для инфраструктурных задач, вычислительных узлов, систем хранения с небольшим форм-фактором и платформ, где важно сочетание плотности размещения и обслуживаемости.

Комплектация и поставка

• Корпусная платформа 1U.
• Встроенная система охлаждения с 4 вентиляторами 40 x 56 мм.
• Резервируемый блок питания 700/750W.
• Подсистема дисковых отсеков и backplane.

Фото

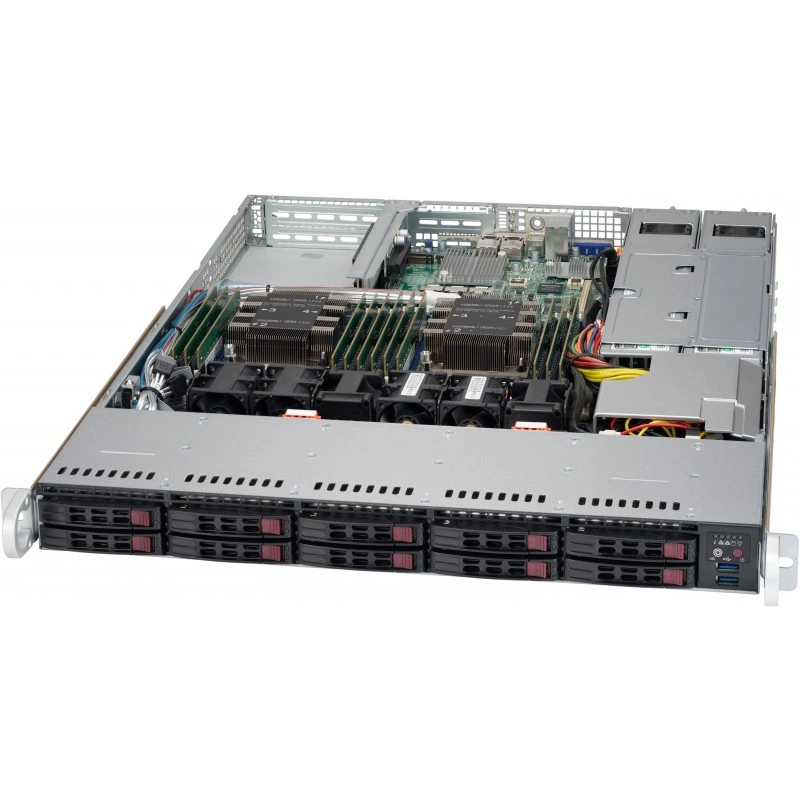

• Основное изображение корпуса и изображение задней панели извлечены из галереи товара.
