Мини-шасси 1U Supermicro SC510-203B CSE-510-203B (СУПЕРМИКРО)

Основная информация о мини-шасси Supermicro

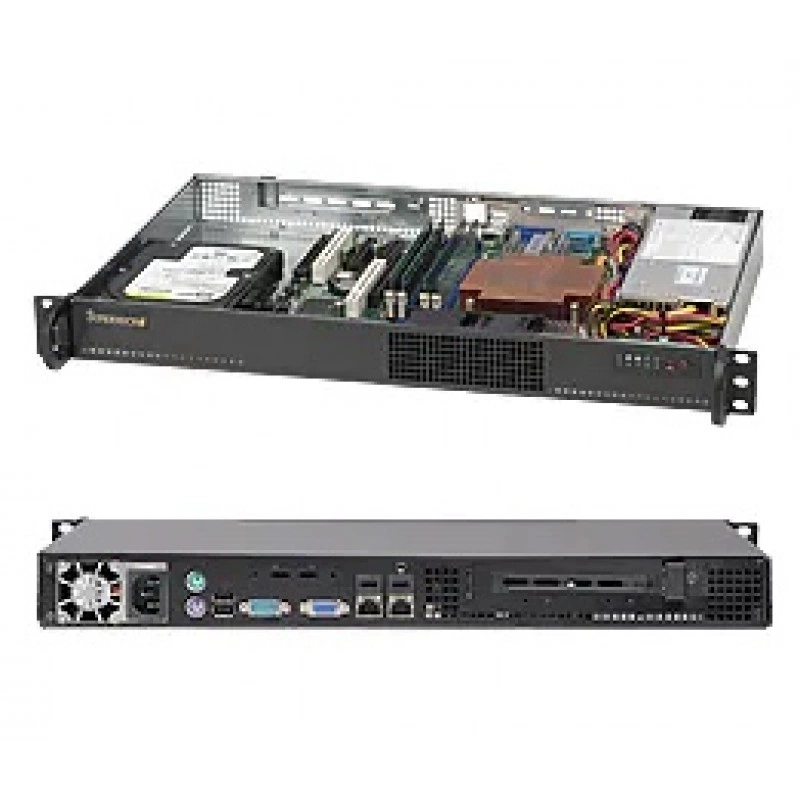

SC510-203B - это компактное мини-шасси формата 1U для серверных конфигураций Supermicro. Корпус рассчитан на установку материнских плат micro-ATX размером 9,6 x 9,6 дюйма и относится к семейству Mini-1U. Решение ориентировано на компактные серверные системы с одним процессором Intel Xeon и ограниченной высотой корпуса.

Шасси выполнено в черном цвете и использует компактную компоновку с передней панелью управления, набором индикаторов и стандартными внешними интерфейсами для серверного обслуживания. В конструкции предусмотрены варианты расширения, охлаждения, питания и накопителей, что позволяет адаптировать корпус под разные конфигурации в пределах поддерживаемой платформы.

Функциональные возможности CSE-510-203B

Шасси поддерживает базовую серверную сборку с одним процессором Intel Xeon мощностью до 65 Вт, имеет один внутренний отсек 3,5 дюйма, а также предусматривает опциональные варианты с дополнительными накопителями и слотом расширения. Для системы предусмотрены кнопки включения и перезагрузки, светодиодные индикаторы состояния питания, активности диска, сетевой активности и перегрева/отказа вентилятора.

В состав функциональных возможностей входят 200-ваттный высокоэффективный источник питания уровня Gold, поддержка 100 - 240 В AC, частоты 50 - 60 Гц и компоновка с охлаждением на базе 40-мм PWM-вентиляторов. Корпус рассчитан на серверную эксплуатацию в компактном 1U исполнении и подходит для конфигураций, где важны малая глубина, базовое расширение и доступ к сервисным разъемам спереди.

Технические особенности

Идентификаторы и версия

• SKU / артикул: CSE-510-203B
• Модель: CSE-510-203B
• Линейка: Mini-1U Chassis
• Производитель: SUPERMICRO

Форм-фактор и совместимость

• Форм-фактор корпуса: 11,3" Mini 1U chassis
• Поддерживаемый размер материнской платы: Micro-ATX 9,6" x 9,6"
• Поддержка процессора: один Intel Xeon, до 65 Вт
• Цвет: черный

Габариты и масса

• Высота: 1,7" (43 мм)
• Ширина: 17,2" (437 мм)
• Глубина: 11,3" (287 мм)
• Габариты источника питания: 192 x 76 x 40,3 мм
• Масса брутто: 11 lbs (4,99 кг)
• Упаковка (W x H x L): N/A

Накопители и расширение

• 1 внутренний отсек 3,5"
• Опционально: до 4 внутренних отсеков 2,5"
• Опционально: 1 слот расширения PCIe full-height, half-length
• Опционально: до 2 накопителей 2,5" с одним фиксирующим кронштейном и 1 слот FH, HL PCIe
• Слот расширения требует райзер-карту
• Для накопителей рекомендованы SAS или enterprise SATA HDD

Охлаждение

• 2 вентилятора 40 x 28 мм с PWM и встречным вращением
• Опционально: 1 вентилятор 40 x 28 мм с PWM и встречным вращением

Питание

• Блок питания: 1U 200W Multi-output power supply Gold level w/20pin
• Номинальная мощность: 200 Вт
• КПД: 91%
• Входное напряжение: 100 - 240 Vac
• Входная частота: 50 - 60 Hz
• Тип выхода: 20pin ATX
• -12V: max 0,5 A / min 0 A
• +12V: max 16 A / min 0,1 A
• +5V: max 8 A / min 0,1 A
• +3,3V: max 8 A / min 0,1 A
• +5Vsb: max 2 A / min 0 A

Передняя панель и интерфейсы

• Кнопка включения/выключения
• Кнопка Reset
• Индикаторы: питание, активность HDD, 2 индикатора сетевой активности, отказ вентилятора/перегрев
• Порты: 1 x VGA, IPMI, 2 x LAN, 1 x COM, 4 x USB, 1 x Keyboard/Mouse

Условия эксплуатации

• Рабочая температура: 5 C - 35 C
• Температура хранения: -40 C - 60 C
• Рабочая влажность: 8% - 90% без конденсации
• Влажность хранения: 5% - 95% без конденсации

Где применяется

Шасси применяется для построения компактных серверных систем Supermicro в форм-факторе 1U, когда требуется небольшая глубина корпуса, базовый набор внутренних отсеков, поддержка одного процессора Intel Xeon и наличие сервисных портов на передней панели. Такой корпус подходит для небольших серверов, систем обслуживания и задач, где важны компактность и доступность стандартных серверных интерфейсов.

Комплектация и логистика

• В спецификации указаны основные части шасси, включая base, top cover, вентиляторы, front control board, PCIe card retainer, fan holder и dummy fan
• Отдельно упомянуты кабель фронтального управления и сетевой шнур питания
• Возможны опциональные кронштейны 2,5" HDD и дополнительная конфигурация накопителей
