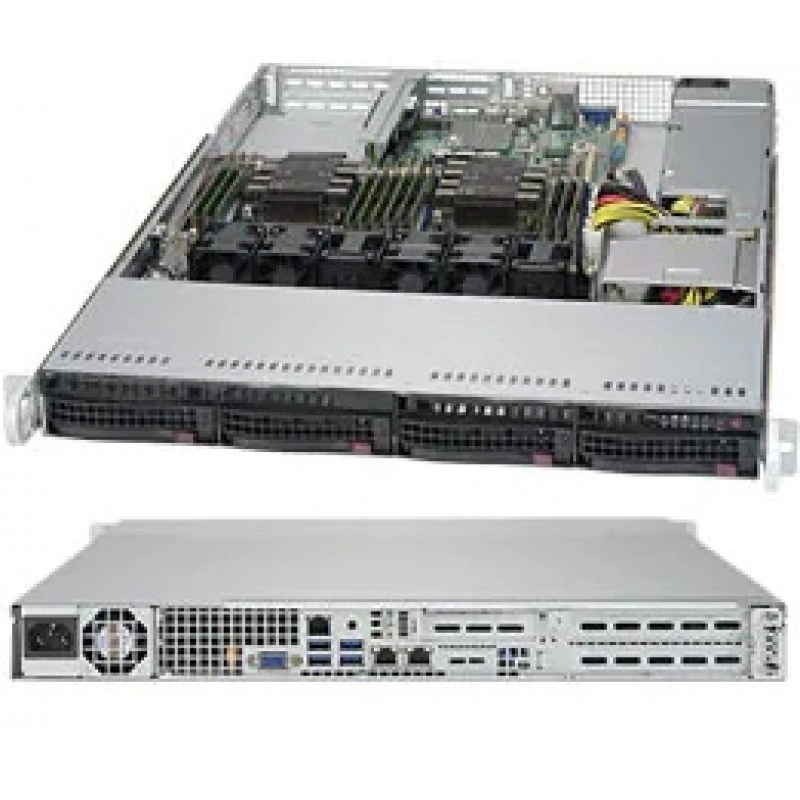

Шасси 1U Supermicro SC815TQC-605WB (СУПЕРМИКРО)

Основная информация о шасси Supermicro

SC815TQC-605WB - это 1U серверное шасси Supermicro для стойкового монтажа, рассчитанное на установку материнских плат проприетарного форм-фактора и использование в составе серверных платформ. Корпус относится к линейке chassis и ориентирован на конфигурации с одиночным или двойным процессором Intel® либо AMD, что делает его базой для сборки компактных серверных решений с высокой плотностью размещения оборудования.

Модель выполнена в черном цвете, имеет высоту 1.7" (43 мм), ширину 17.2" (437 мм) и глубину 25.6" (650 мм). Масса брутто составляет 36 lbs (16.33 kg), а транспортная упаковка имеет размеры 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm). В составе конструкции предусмотрены корзины для накопителей, слоты расширения, система охлаждения и блок питания, поэтому изделие представляет собой законченную аппаратную основу для серверной сборки.

Функциональные возможности CSE-815TQC-605WB

Шасси поддерживает 4 отсека 3.5" hot-swap SAS/SATA, при этом рекомендуется использовать только SAS или enterprise SATA HDD. Предусмотрен 4-портовый backplane 12 Gbps для 4 накопителей 3.5", а также дополнительный slim DVD-ROM bay в качестве опции. Для расширения доступны 2 полноразмерных полновысотных слота и 1 низкопрофильный слот, при этом для их использования требуется riser card.

Система питания построена на базе 1U 600W блока питания с эффективностью Platinum, поддержкой PMBus, входным напряжением 100–240 Vac и частотой 50–60 Hz. Указан выходной разъем 24pin ATX. По линиям питания заявлены значения для -12V, +12V, +5V и +3.3V, что подтверждает ориентацию шасси на полноценную серверную конфигурацию.

Охлаждение обеспечивается четырьмя вентиляторами 40x56 mm counter-rotation PWM. На фронтальной панели предусмотрены кнопки Power On/Off, System Reset и Unit Identification, а также индикаторы состояния питания, активности HDD, сетевой активности, UID и неисправности вентиляторов/перегрева.

Технические особенности

• Форм-фактор: 1U chassis.
• Поддержка материнских плат: proprietary 12.3" x 13" и proprietary 8.15" x 13.05".
• Процессорная поддержка: single и dual Intel® / AMD processors.
• Накопители: 4 x 3.5" hot-swap SAS/SATA drive bay.
• Backplane: 4-port 1U 12Gbps, поддержка 4 x 3.5".
• Слоты расширения: 2 x full-height, full-length; 1 x low-profile.
• Система охлаждения: 4 x 40x56 mm counter-rotation PWM fan(s).
• Питание: 1U 600W platinum efficiency multiple output power supply w/PMBus.
• Эффективность блока питания: 92%.
• Вход питания: 100 - 240 Vac, 50 - 60 Hz.
• Тип выхода: 24pin ATX.
• Рабочая температура: 5°C - 35°C.
• Температура хранения: -40°C - 70°C.
• Рабочая влажность: 8% - 90% non-condensing.
• Влажность хранения: 5% - 95% non-condensing.

Применение

Шасси применяется как основа для серверов в 1U-стоечных конфигурациях, где важны компактность, горячая замена дисков, наличие расширительных слотов и поддержка серверного питания. Модель подходит для построения систем хранения данных, универсальных серверов, платформ под корпоративные задачи и решений, где требуется сочетание малого форм-фактора и возможностей полноценного серверного корпуса.

Совместимость

• Поддерживаются одиночные и двойные процессоры Intel® и AMD.
• Предусмотрена совместимость с proprietary motherboard size 12.3" x 13" и proprietary 8.15" x 13.05".
• Для слотов расширения требуется riser card.
• Для установки 2.5" HDD в 3.5" tray предусмотрен адаптер HDD carrier как опция.
• Для модели доступны дополнительные аксессуары, включая front bezel, mounting rails, rear window и фронтальные/внутренние опции.

Монтаж и эксплуатация

• Корпус рассчитан на монтаж в стойку форм-фактора 1U.
• Применяется схема hot-swap для 3.5" дисков.
• Для расширительных карт необходима установка riser card.
• Наличие вентиляторов counter-rotation PWM помогает поддерживать стабильный воздушный поток в плотной серверной компоновке.
• Питание выполнено в серверном формате с поддержкой PMBus для контроля и управления.

Комплектация

• 4 x 3.5" hot-swap SAS/SATA drive bay.
• 1 x 1U 600W platinum efficiency multiple output power supply w/PMBus.
• 4 x 40x56 mm counter-rotation PWM fan(s).
• Фронтальная панель с кнопками и LED-индикацией.

Логистические данные

• Вес брутто: 36 lbs (16.33 kg).
• Размер упаковки: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).

Упаковка и маркировка

• Цвет: Black.
• Маркировка модели: CSE-815TQC-605WB.
