Серверный корпус SC815TQC-R706WB Supermicro CSE-815TQC-R706WB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

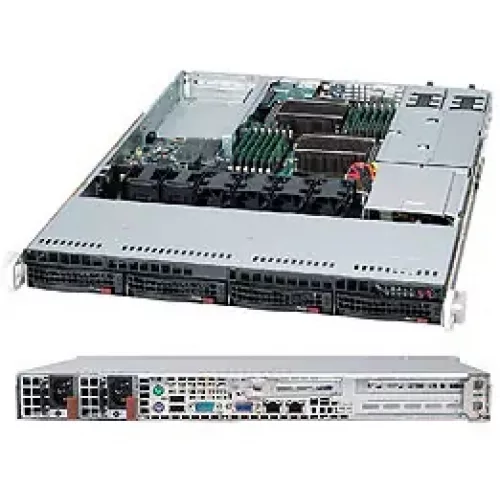

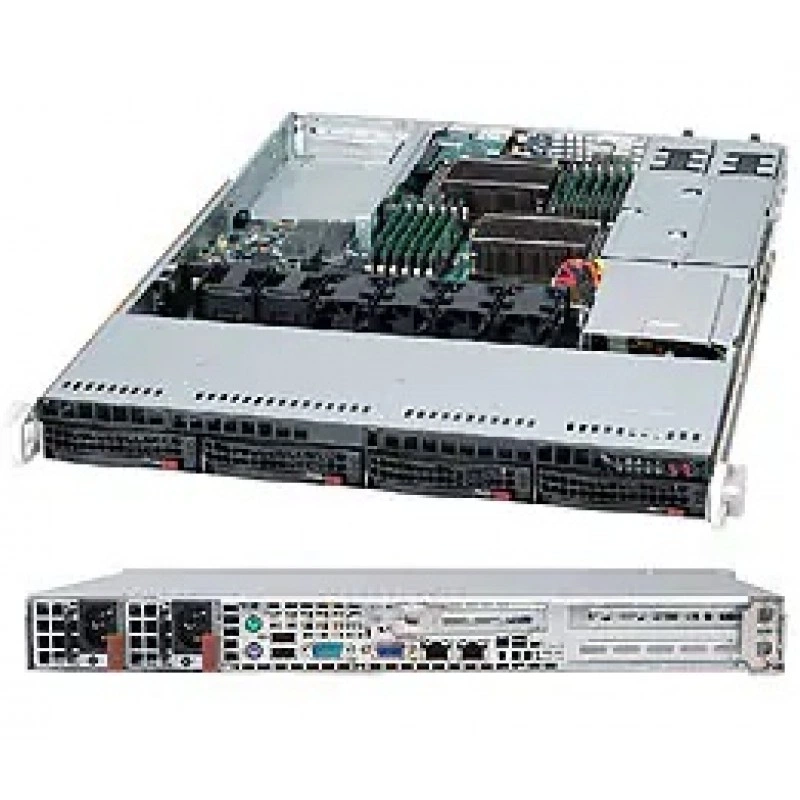

SC815TQC-R706WB - это 1U серверный корпус Supermicro, рассчитанный на использование с материнскими платами WIO (W series). Модель относится к линейке 1U Chassis и предназначена для сборки компактных серверных решений с акцентом на плотность размещения, резервирование питания и поддержку дисковой подсистемы с горячей заменой накопителей.

Корпус поддерживает установку как одиночных, так и двухпроцессорных платформ Intel и AMD, а также ориентирован на серверные сценарии с использованием SAS/SATA-накопителей. Конструкция включает 4 отсека под 3.5" hot-swap SAS/SATA HDD, 4-портовый backplane 12 Gbps, слоты расширения full-height/full-length и low-profile, а также систему охлаждения с четырьмя вентиляторами 40 x 56 мм counter-rotation PWM.

Функциональные возможности CSE-815TQC-R706WB

Корпус обеспечивает компоновку серверной платформы в формате 1U, при которой сохраняются возможности для размещения накопителей, карт расширения и эффективного охлаждения. Резервный блок питания 700/750 W с Platinum-уровнем эффективности рассчитан на работу в двух диапазонах входного напряжения и поддерживает питание backplane через распределитель питания. На фронтальной панели предусмотрены кнопки включения, сброса и UID, а также набор индикаторов состояния питания, активности дисков, сетевой активности, UID и перегрева/отказа вентиляторов.

Модель подходит для построения серверов, где важны горячая замена дисков, резервирование питания, стабильная вентиляция и поддержка плат WIO. Форм-фактор корпуса и конструкция внутренних узлов помогают использовать его в проектах, где требуется компактность без отказа от расширяемости и сервисопригодности.

Технические особенности

• Форм-фактор: 1U.
• Оптимизация под материнские платы WIO (W series).
• Поддержка процессоров: одиночные и двухпроцессорные платформы Intel и AMD.
• Отсеки для накопителей: 4 x 3.5" hot-swap SAS/SATA.
• Рекомендация по накопителям: SAS или enterprise SATA HDD.
• Backplane: 4-port 1U 12 Gbps, поддержка 4 x 3.5".
• Слоты расширения: 2 x full-height, full-length; 1 x low-profile, требуется riser card.
• Охлаждение: 4 x 40 x 56 mm counter-rotation PWM fans.
• Блок питания: redundant 700/750 W, single output, Platinum level, ширина 54.5 mm.
• КПД блока питания: 94%.
• Входное напряжение БП: 200-240 Vac или 100-140 Vac.
• Частота AC input: 50-60 Hz.
• Выходные параметры +12V: до 62 A при 200-240 Vac, до 58 A при 100-140 Vac.
• +5Vsb: до 3 A.
• Power distributor: PDB-PT112-2420.
• Цвет: black.
• Габариты корпуса: 1.7" x 17.2" x 25.6" (43 x 437 x 650 mm).
• Масса брутто: 36 lbs (16.33 kg).
• Упаковка: 23.5" x 8.5" x 33.7" (597 x 216 x 856 mm).
• Диапазон рабочей температуры: 5°C - 35°C.
• Диапазон температуры хранения: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.

Применение

Корпус применяется для сборки 1U серверов и серверных платформ в стойку, где требуется высокая плотность размещения оборудования, поддержка нескольких 3.5" SAS/SATA накопителей, резервное питание и базовая возможность расширения за счет плат в слотах full-height, full-length и low-profile. Он подходит для инфраструктурных задач, где важны горячая замена дисков, предсказуемое охлаждение и эксплуатация в серверных условиях.

Совместимость

Совместим с WIO (W series) материнскими платами. Поддерживает одиночные и двухпроцессорные платформы Intel и AMD. Для установки расширительных карт требуется riser card. Для дисков рекомендуется использовать SAS или enterprise SATA HDD.

Монтаж и эксплуатация

Корпус рассчитан на монтаж в 1U стойку и снабжен конструкцией, ориентированной на серверное обслуживание. Горячая замена накопителей упрощает эксплуатацию, а набор фронтальных кнопок и индикаторов помогает управлять системой и контролировать ее состояние. Система охлаждения построена на четырех PWM-вентиляторах 40 x 56 мм с встречным вращением, что поддерживает воздушный поток в компактном 1U-шасси.

Упаковка и маркировка

Транспортная упаковка корпуса имеет размеры 23.5" x 8.5" x 33.7". Масса брутто составляет 36 lbs. Для идентификации изделия использован SKU CSE-815TQC-R706WB, а основным производителем является SUPERMICRO.
