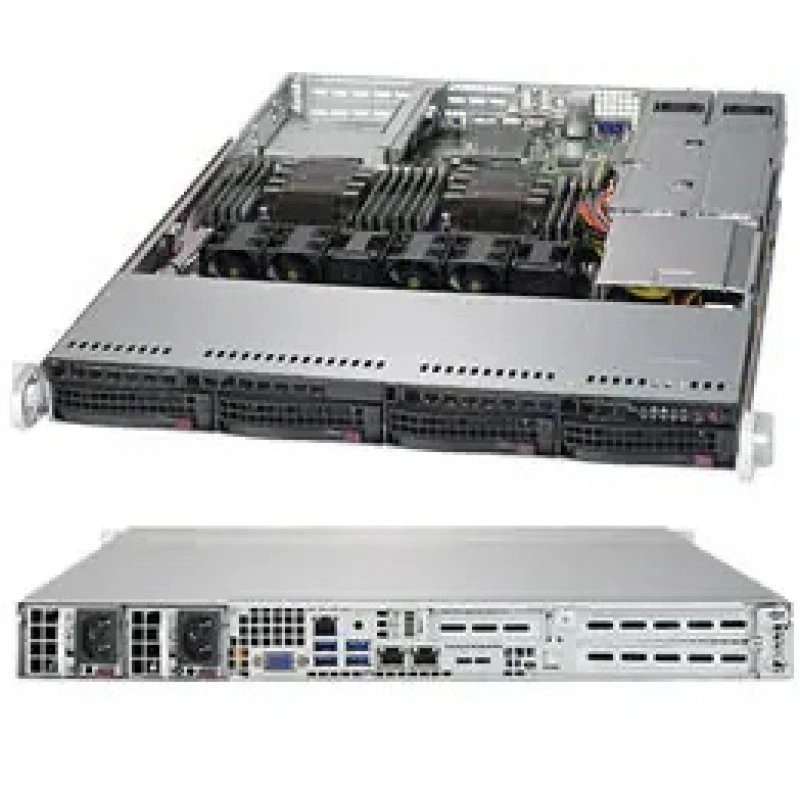

Серверный корпус 1U Supermicro SC815TQC-R706WB2 CSE-815TQC-R706WB2 (СУПЕРМИКРО)

Supermicro SC815TQC-R706WB2 представляет собой серверный корпус форм-фактора 1U, рассчитанный на использование в стойке и ориентированный на построение компактных серверных конфигураций. Корпус оптимизирован для материнских плат X11 WIO серии W и поддерживает платы размером до 12,3" x 13,4". Платформа предназначена для сборки серверов с одним или двумя процессорами Intel® и AMD, а также для размещения накопителей, модулей расширения и системы питания в корпусе небольшой высоты.

Конструкция рассчитана на работу с фронтальной компоновкой и обеспечивает доступ к дисковым отсекам, слотам расширения и элементам индикации на передней панели. Модель относится к серверным шасси Supermicro и используется как база для систем общего назначения, вычислительных узлов и серверных решений, где важны плотность монтажа, горячая замена дисков и резервирование питания.

Корпус поддерживает установку 4 накопителей 3,5" с горячей заменой SAS/SATA. Для дисковой подсистемы предусмотрен 4-портовый 1U backplane с пропускной способностью 12 Gbps, а в качестве рекомендуемого варианта указаны SAS или enterprise SATA HDD. Такая компоновка удобна для серверов, которым нужен быстрый доступ к накопителям без остановки системы.

В части расширения предусмотрены 2 полноразмерных слота full-height/full-length и 1 низкопрофильный слот low-profile. Для их использования требуются riser card, что позволяет адаптировать корпус под разные варианты плат расширения. На передней панели предусмотрены кнопки Power On/Off, System Reset и Unit Identification, а также светодиоды состояния питания, активности HDD, сетевой активности, UID и предупреждения о неисправности вентиляторов или перегреве.

• Форм-фактор: 1U.
• Совместимость с платами X11 WIO (W series), размер до 12,3" x 13,4".
• Поддержка процессоров: single и dual Intel® и AMD processors.
• Габариты корпуса: высота 1,7" (43 мм), ширина 17,2" (437 мм), глубина 25,6" (650 мм).
• Масса брутто: 36 lbs (16,33 kg).
• Упаковка: 23,5" (597 мм) x 8,5" (216 мм) x 33,7" (856 мм).
• Цвет: черный.
• Система охлаждения: 4 вентилятора 40 x 56 мм с PWM и противовращением.
• Рекомендуемый температурный диапазон работы: 5 °C - 35 °C.
• Диапазон хранения / вне эксплуатации: -40 °C - 70 °C.
• Рабочая влажность: 8 % - 90 % без конденсации.
• Влажность вне эксплуатации: 5 % - 95 % без конденсации.
• Блок питания: резервированный 1U, 700/750 W, single output, Platinum level, ширина 54,5 мм.
• Эффективность питания: 94 %.
• Входное питание: 750 W при 200 - 240 Vac, 700 W при 100 - 140 Vac.
• Частота входного переменного тока: 50 - 60 Hz.
• Выходной тип питания: Backplanes (gold finger).
• Питание +12V: max 62 A / min 0,5 A при 200 - 240 Vac; max 58 A / min 0,5 A при 100 - 140 Vac.
• Питание +5Vsb: max 3 A / min 0 A.
• Power Distributor: PDB-PT112-S2424.
• Выходные линии распределителя питания: O/P 12V/54, +5V max 25 A, +3.3V max 25 A, -12V max 0,6 A.

Корпус подходит для сборки стоечных серверов общего назначения, компактных корпоративных систем, узлов хранения данных начального и среднего уровня, а также серверов, где требуется сочетание 1U-габарита, горячей замены дисков и возможности установки плат расширения. Решение удобно для инфраструктуры, в которой важны резервирование питания, стандартные интерфейсы накопителей SAS/SATA и совместимость с серверными платами формата WIO.

Модель может применяться в серверных, дата-центровых и интеграторских проектах, где требуется компактное шасси с фронтальным доступом к накопителям, системным индикациям и слотам расширения. Благодаря поддержке различных вариантов процессорных платформ корпус можно использовать как основу для разноплановых конфигураций в зависимости от установленной материнской платы и компонентов.
