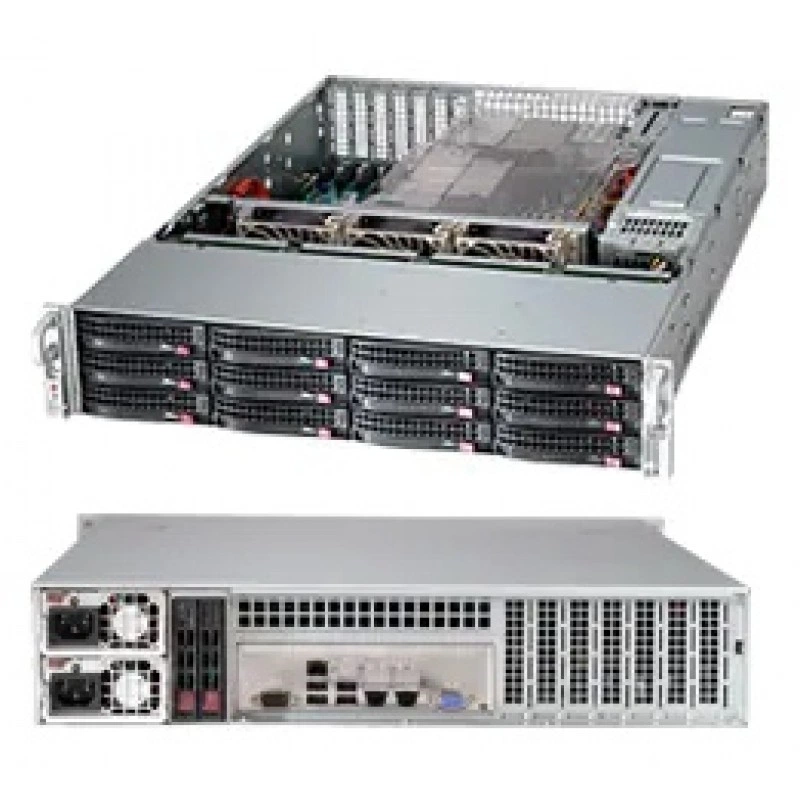

Серверный корпус SC826BE1C4-R1K23LPB SUPERMICRO CSE-826BE1C4-R1K23LPB (СУПЕРМИКРО)

Основная информация о серверном корпусе SUPERMICRO

SC826BE1C4-R1K23LPB - это 2U серверный корпус серии 826, рассчитанный на установку серверной материнской платы формата ATX и совместимых плат увеличенного размера. Конструкция ориентирована на сборку производительных серверных систем с поддержкой дисковой подсистемы большого объема, расширительных плат и охлаждения повышенной эффективности. Корпус выполнен в черном цвете и относится к решениям для серверной установки в стойку.

Функциональные возможности CSE-826BE1C4-R1K23LPB

Корпус поддерживает как одинарные, так и двухпроцессорные платформы Intel и AMD, обеспечивает установку до 12 накопителей формата 3.5" с горячей заменой, а также опциональный модуль на 2 x 2.5" hot-swap. В конфигурации предусмотрены 7 низкопрофильных слотов расширения и 3 высокопроизводительных вентилятора PWM диаметром 8 см. Для питания используется 1U блок питания Titanium мощностью 1200 Вт или 1000 Вт с поддержкой PMBus.

Технические особенности

• Форм-фактор: 2U chassis.
• Поддержка максимального размера материнской платы: ATX 12" x 10", E-ATX 12" x 13", EE-ATX 13" x 13.68".
• Поддержка ATX 12" x 13" при установленном заднем модуле 2.5" HDD.
• 12 отсеков 3.5" hot-swap SAS/SATA с SES3.
• Опционально: 2 x 2.5" hot-swap drive bay.
• 12-портовая 2U backplane с expander.
• Поддержка до 8 x 3.5" SAS3/SATA3 HDD/SSD и 4 x SAS3/SATA3/NVMe storage devices.
• 7 low-profile expansion slots.
• 3 x 8 cm high-performance PWM fans.
• Chassis intrusion switch для контроля вскрытия корпуса.
• Индикаторы: питание, активность HDD, 2 сетевые активности, UID, отказ вентилятора / перегрев.
• Кнопки: Power On/Off и System Reset.
• Рабочая температура: 5 °C - 35 °C.
• Температура хранения / вне работы: -40 °C - 70 °C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении / вне работы: 5% - 95% без конденсации.
• Габариты корпуса: 3.5" x 17.2" x 25.5".
• Габариты упаковки: 26.7" x 11.4" x 34.5".
• Масса нетто: 40 lbs (18.14 kg).
• Масса брутто: 55 lbs (24.95 kg).
• Доступный цвет: black.
• RoHS / REACH.

Применение

Корпус предназначен для построения стоечных серверных систем общего назначения, платформ хранения данных и конфигураций с большим количеством дисков. Он подходит для сборки решений, где важны компактность формата 2U, поддержка большого числа накопителей, совместимость с расширительными платами и возможность установки производительного блока питания. Конструкция удобна для серверных платформ с одним или двумя процессорами, а также для систем, которым требуется надежное охлаждение и контролируемый доступ к внутренним компонентам.

Совместимость

• Поддержка Intel и AMD processors, single и dual processor configurations.
• Совместимость с материнскими платами ATX, E-ATX и EE-ATX указанного диапазона размеров.
• Поддержка накопителей SAS3, SATA3 и NVMe в пределах указанной backplane-конфигурации.
• Совместимость с фирменными компонентами серии 826B, включая задний модуль, корзины, кабели, вентиляцию и комплектующие для корпуса.

Монтаж и эксплуатация

• Исполнение рассчитано на стойку и форм-фактор 2U.
• Поддерживается использование low-profile expansion cards.
• Предусмотрены вентиляционные узлы и контроль вскрытия корпуса.
• Блок питания размещается в 1U-исполнении, с размерами 336 x 76 x 40 mm.
• Параметры электропитания: 200 - 240 Vac, 100 - 127 Vac и 200 - 240 Vdc в зависимости от режима мощности.
• Частота входного AC: 50 - 60 Hz.
• Эффективность питания: 96%.

Комплектация

• Корпус серии SC826BE1C4-R1K23LPB.
• Предустановленный 1U 1200W/1000W Titanium power supply с PMBus.
• 3 вентилятора 8 cm PWM.
• Корзина / backplane для 12 накопителей 3.5" hot-swap.

Упаковка и маркировка

• Упаковочные размеры: 26.7" x 11.4" x 34.5".
• Масса брутто: 55 lbs (24.95 kg).
• Масса нетто: 40 lbs (18.14 kg).
• Цвет корпуса: black.
