Артикул: CSE-513BTQC-350WB

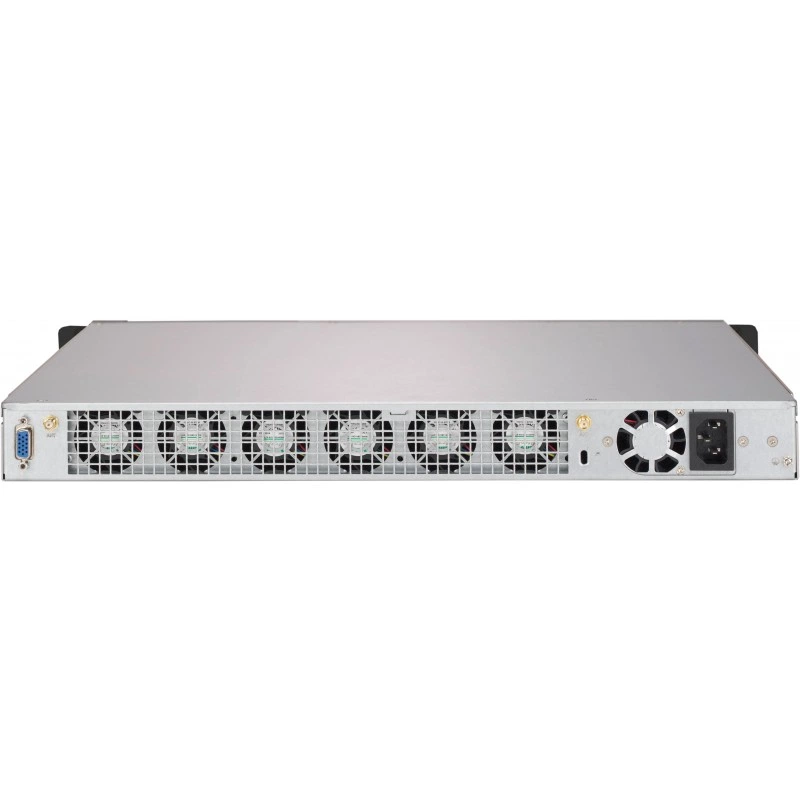

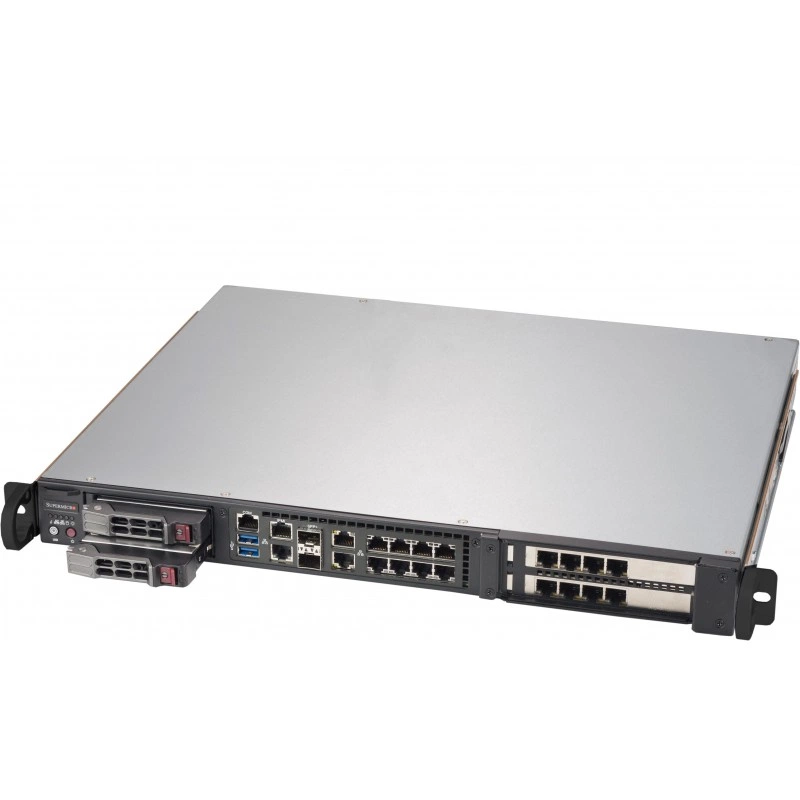

Корпус Mini-1U Supermicro SC513BTQC-350WB CSE-513BTQC-350WB (СУПЕРМИКРО)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о корпусе Mini-1U Supermicro
Supermicro SC513BTQC-350WB - это компактный корпус формата Mini-1U для серверных и встроенных конфигураций, рассчитанный на использование плат WIO (W series) размером до 12" x 13". Модель ориентирована на короткую глубину 15" и сочетает в себе компактность, поддержку расширения и базовую серверную функциональность. Корпус выполнен в черном цвете и относится к линейке chassis компании Supermicro.
Функциональные возможности CSE-513BTQC-350WB
Корпус рассчитан на установку как одиночных, так и двухпроцессорных платформ Intel® и AMD, а также поддерживает конфигурации с акцентом на WIO-материнские платы. Для расширения предусмотрены 2 слота full-height, half-length, при этом для работы требуется райзер-карта. На фронтальной панели доступны кнопка питания, кнопка UID и индикаторы состояния, активности дисков, системной информации и сетевой активности. Также предусмотрены 4 LAN-порта, VGA, 4 USB-порта, IPMI и COM-порт.
Система хранения ориентирована на 2 отсека 2.5" hot-swap, а при необходимости возможна установка до 4 фиксированных внутренних 2.5" накопителей с кронштейном. Для работы с дисками используется 2-портовая SAS3 12Gbps backplane с поддержкой до 2 накопителей SAS3/SATA3 HDD/SSD. Для охлаждения применяются 4 вентилятора 40 x 28 мм PWM, также заявлена опция 2 дополнительных вентиляторов того же типоразмера. Питание обеспечивает 1U 350W multi-output Platinum power supply с КПД 93% и входом 100 - 240 Vac, 50 - 60 Hz.
Технические особенности
Корпус имеет габариты 1.7" x 17.2" x 15" (43 x 437 x 381 мм) и массу 14.5 lbs (6.58 kg). Упаковочные размеры составляют 19.5" x 6.9" x 22.4" (495 x 175 x 569 мм). Поддерживаемые рабочие условия включают температуру от 5 °C до 35 °C, влажность 8% - 90% без конденсации. Для хранения и нерабочего состояния допустим диапазон температур от -40 °C до 70 °C и влажность 5% - 95% без конденсации.
Блок питания выполнен в форм-факторе 1U, использует 24-pin ATX и обеспечивает основные линии питания: -12V, +12V, +5V, +3.3V и +5Vsb. Заявлены значения 350W общей мощности, а также выходные параметры для линий питания, что делает корпус подходящим для серверных платформ с ограниченным пространством и требованием к компактному внутреннему размещению компонентов.
Применение
Корпус подходит для сборки компактных серверов, сетевых узлов, edge-систем и встроенных платформ, где важны небольшая глубина, поддержка WIO-материнских плат, наличие hot-swap накопителей, базовое расширение и серверная система охлаждения. Конструкция удобна для размещения в стойках и для конфигураций, где требуется сочетание небольшого форм-фактора с возможностью подключения сетевых, управляющих и сервисных интерфейсов.
Совместимость
Корпус оптимизирован для WIO (W series) материнских плат и поддерживает платы размером до 12" x 13" E-ATX. В списке совместимости указаны платы семейства X11SDW, а также конфигурации SuperServer, использующие данный chassis. Для монтажа предусмотрены направляющие и внутренние/наружные рельсы, а также отдельные элементы вроде кронштейна райзера, rear window, I/O shield и корзин для накопителей.
Монтаж и эксплуатация
Корпус рассчитан на установку в серверную инфраструктуру с применением монтажных рельс quick-release типа. Для расширения требуется райзер-карта. В эксплуатации следует учитывать допустимый температурный режим, влажность без конденсации и необходимость соблюдения совместимости накопителей, поскольку для отсеков хранения рекомендованы SAS или enterprise SATA HDD. Конструкция включает фронтальную панель управления, вентиляцию и индикаторы для упрощения обслуживания.
Логистические данные
Вес брутто составляет 14.5 lbs (6.58 kg). Размеры транспортной упаковки: 19.5" x 6.9" x 22.4" (495 x 175 x 569 мм). Такие параметры важны при планировании размещения на складе, доставке и подготовке к монтажу в стойку.
Комплектация
В стандартный состав поставки входят элементы корпуса, backplane, вентиляторы, панель управления, I/O shield, dummy fan, блок питания и монтажные рельсы. Также перечислены дополнительные и стандартные части, включая кабели, кронштейны, корзины для дисков и задний модуль корпуса, которые относятся к данному chassis и его сборке.
Технические характеристики CSE-513BTQC-350WB
Идентификаторы
- Артикул производителя
- CSE-513BTQC-350WB
- Бренд
- Supermicro
- Модель
- CSE-513BTQC-350WB
Комплектация
- Дополнительные элементы
- Bracket, rear window, I/O shield, drive trays, dummy fan, cables, power supply accessory
Мониторинг и индикация
- Индикаторы фронтальной панели
- Power status LED, HDD activity LED, System Information LED, 2 Network Activity LEDs
- Кнопки фронтальной панели
- Power On/Off, UID
Монтаж и установка
- Монтажные рельсы
- Outer rail, quick-release type, inner rail, front, short (quick) for 1U 17.2
Назначение и классификация
- Тип товара
- Серверный корпус
Накопители и хранение данных
- Бэкплейн
- 2-портовый SAS3 12 Гбит/с, поддержка SAS3/SATA3 HDD/SSD
- Отсеки для накопителей
- 2 x 2.5" hot-swap, опционально до 4 x 2.5" fixed internal drive with bracket
- Рекомендованный тип накопителей
- SAS3 или SATA3 HDD/SSD
Охлаждение и вентиляция
- Вентиляторы
- 4 x 40 x 28 мм PWM, опционально еще 2 вентилятора
Питание
- Входное напряжение
- 100 - 240 Vac
- КПД блока питания
- Platinum level
- Линия +12V
- Max: 29 А / Min: 0.5 А (100Vac - 240Vac), Max: 0.2 А / Min: 0 А
- Линия +3.3V
- Max: 12 А / Min: 0.2 А
- Линия +5V
- Max: 15 А / Min: 0.2 А
- Линия +5Vsb
- Max: 3 А / Min: 0 А
- Мощность БП
- 1U 350 Вт multi-output power supply
- Тип выхода
- 24pin ATX
- Частота входного сигнала
- 50 - 60 Hz
Подключение и интерфейсы
- Порты
- 4 x LAN, 1 x VGA, 4 x USB, 1 x IPMI, 1 x COM
Процессорная подсистема
- Поддерживаемые процессоры
- Intel и AMD, одиночные и двухпроцессорные конфигурации
Размеры и физические параметры
- Вес брутто
- 6.58 кг
- Вес нетто
- 6.58 кг
- Высота
- 43 мм
- Габариты упаковки
- 495 x 175 x 569 мм
- Глубина
- 381 мм
- Форм-фактор корпуса
- Mini-1U chassis
- Форм-фактор материнской платы
- WIO (W series), до 12" x 13" E-ATX
- Ширина
- 437 мм
Слоты расширения и шины
- Слоты расширения
- 2 x Full-height, Half-length, требуется riser card
Условия эксплуатации
- Влажность хранения
- 5% - 95% без конденсации
- Рабочая влажность
- 8% - 90% без конденсации
- Рабочая температура
- 5 °C - 35 °C
- Температура хранения
- -40 °C - 70 °C
Цвет и внешний вид
- Цвет
- Черный
