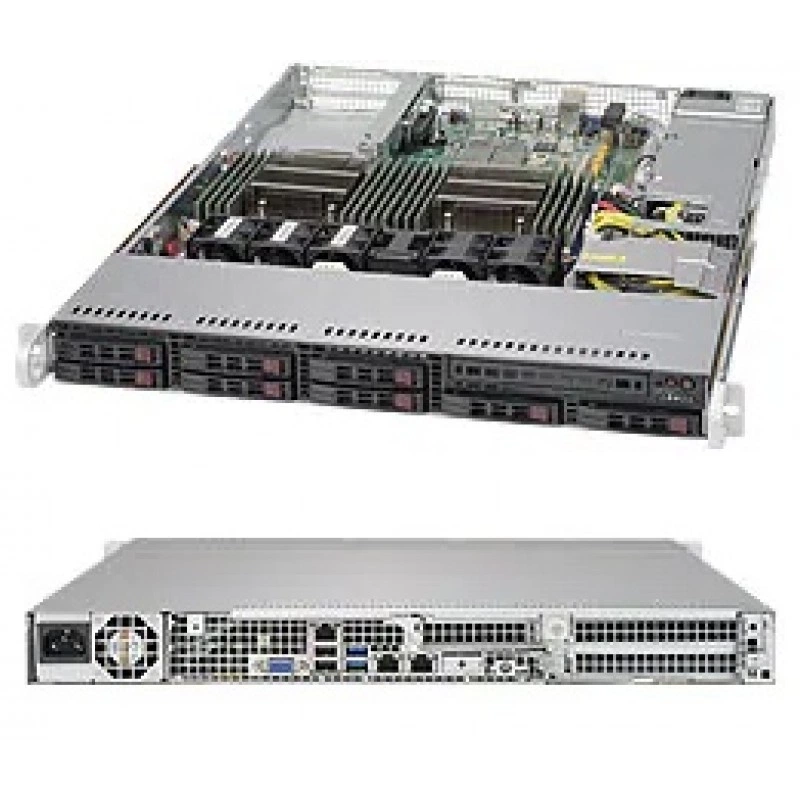

Серверный корпус 1U Supermicro SC113AC2-605WB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC113AC2-605WB представляет собой серверный корпус формата 1U для монтажа в стойку. Модель рассчитана на использование с материнскими платами формата 12" x 13" E-ATX и 13.68" x 13", а также поддерживает однопроцессорные и двухпроцессорные конфигурации на Intel и AMD. Корпус выполнен в черном цвете и относится к линейке rackmount chassis для серверных систем.

Конструкция ориентирована на размещение накопителей, расширительных плат и системы охлаждения в компактном 1U-шасси. В спецификациях указаны восемь корзин под 2.5" hot-swap SAS3/SATA3, гибридная 8-портовая backplane SAS3 12 Gbps, блок питания 600 Вт с сертификатом platinum efficiency и поддержка нескольких вариантов компоновки для серверных задач.

Функциональные возможности CSE-113AC2-605WB

Корпус обеспечивает сборку серверной платформы в низкопрофильном 1U форм-факторе с акцентом на плотную компоновку, горячую замену накопителей и поддержку различных конфигураций расширения. Предусмотрены элементы фронтальной индикации и управления, включая кнопки питания, сброса и UID, а также светодиоды состояния питания, активности дисков, сетевой активности и идентификации узла.

Платформа рассчитана на эксплуатацию с гибридной дисковой подсистемой, где допускается использование SAS3, SATA3 и части NVMe-устройств через указанные порты backplane. Для охлаждения используются четыре вентиляторных модуля 40x56 мм с counter-rotation и PWM, а также предусмотрена опция дополнительного охлаждения PCI-карт. В качестве источника питания применяется 1U 600W multiple output power supply с PMBus.

Технические особенности

• Форм-фактор: 1U rackmount chassis.
• Поддержка материнских плат: 12" x 13" E-ATX и 13.68" x 13".
• Поддержка процессоров: Intel и AMD, однопроцессорные и двухпроцессорные конфигурации.
• Высота корпуса: 1.7" (43 мм).
• Ширина корпуса: 17.2" (437 мм).
• Глубина корпуса: 23.5" (597 мм).
• Масса брутто: 35 lbs (15.88 кг).
• Размеры упаковки: 23.5" x 8.5" x 33.7" (597 x 216 x 856 мм).
• Цвет: черный.
• Слоты расширения: 2 полноразмерных и 1 низкопрофильный, требуется riser card.
• Отсеки для накопителей: 8 x 2.5" hot-swap SAS3/SATA3, включая 2 NVMe ports.
• Backplane: 8-port 1U SAS3 12 Gbps hybrid backplane.
• Поддержка накопителей: до 6 x 2.5" SAS3/SATA3 HDD/SSD и 2 x SAS3/SATA3/NVMe storage devices.
• Оптический привод: 1 слот slim DVD-ROM, опция установки 1 slim DVD-ROM drive.
• Вентиляторы: 4 x 40x56 мм counter-rotation PWM fan, опционально 2 вентилятора для охлаждения PCI-карт.
• Блок питания: 1U 600W platinum efficiency multiple output power supply w/ PMBus.
• Эффективность БП: 92%.
• Входное напряжение: 100-240 Vac.
• Частота входного переменного тока: 50-60 Hz.
• Выходной разъем: 24pin ATX.
• Выходная мощность по линии +12V: max 49 A, min 0.5 A.
• Выходная мощность по линии +5V: max 18 A, min 0.5 A.
• Выходная мощность по линии -12V: max 0.5 A, min 0 A.
• Рабочая температура: 5 °C - 35 °C.
• Температура хранения: -40 °C - 70 °C.
• Рабочая влажность: 8% - 90%, без конденсации.
• Влажность хранения: 5% - 95%, без конденсации.
• Фронтальная панель: кнопки Power On/Off, System Reset, UID.
• Фронтальная индикация: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED.

Применение

Корпус предназначен для построения серверных систем в стойке, где важны компактность, горячая замена дисков, поддержка серверных процессоров Intel и AMD, а также возможность установки накопителей SAS3, SATA3 и NVMe. Решение подходит для серверных платформ общего назначения, инфраструктурных узлов, систем хранения начального и среднего уровня и других сценариев, где требуется 1U-шасси с высокой плотностью размещения компонентов.

Совместимость

• Совместим с материнскими платами формата 12" x 13" E-ATX и 13.68" x 13".
• Поддерживает Intel и AMD processors.
• Поддерживает 2.5" SAS3/SATA3 накопители, а также часть SAS3/SATA3/NVMe конфигураций через hybrid backplane.
• Для установки плат расширения требуются riser card.

Монтаж и эксплуатация

• Корпус предназначен для стойкового монтажа в форм-факторе 1U.
• Предусмотрены hot-swap отсеки для быстрой замены накопителей без остановки системы.
• Фронтальная панель содержит основные кнопки управления и индикаторы состояния.
• Охлаждение обеспечивается комплектом вентиляторов с counter-rotation и PWM, при необходимости доступна дополнительная опция охлаждения PCI-карт.

Комплектация

• 1U серверный корпус.
• Встроенный блок питания 600 W.
• Система охлаждения с 4 вентиляторами 40x56 мм.
• 8 корзин под 2.5" hot-swap накопители.
• Фронтальный модуль управления и индикации.

Логистические данные

• Масса брутто: 35 lbs (15.88 кг).
• Размеры упаковки: 23.5" x 8.5" x 33.7" (597 x 216 x 856 мм).

Упаковка и маркировка

• Корпус поставляется в черном исполнении.
• Основной идентификатор изделия: CSE-113AC2-605WB.
