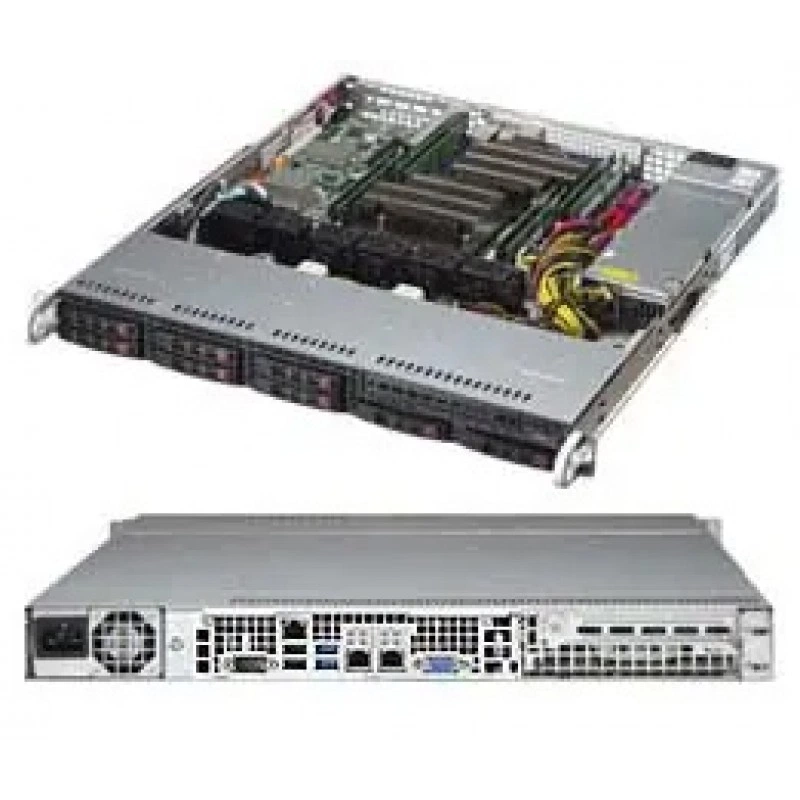

Серверный корпус 1U Supermicro SC113MFAC2-605CB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC113MFAC2-605CB представляет собой 1U серверный корпус для стоечного монтажа с поддержкой материнских плат формата ATX 12" x 10". Модель относится к линейке 1U chassis и рассчитана на построение компактных серверных конфигураций с высокой плотностью размещения компонентов. Корпус поддерживает установку как однопроцессорных, так и двухпроцессорных систем на базе Intel и AMD, а также оснащается корзиной для накопителей, системой охлаждения и блоком питания, подобранными для серверной эксплуатации.

Функциональные возможности CSE-113MFAC2-605CB

Корпус рассчитан на использование в серверных сборках, где важны стандартная высота 1U, совместимость с ATX-платами и возможность организовать хранилище данных внутри компактного шасси. Конструкция предусматривает 8 отсеков под 2,5-дюймовые hot-swap накопители SAS/SATA, а также гибридную 8-портовую SAS3 backplane с поддержкой до 6 накопителей SAS3/SATA3 и 2 устройств SAS3/SATA3/NVMe. Это позволяет строить как универсальные серверы, так и конфигурации с акцентом на высокую скорость доступа к данным.

В корпусе предусмотрен один полноразмерный слот расширения, что дает возможность установить дополнительную плату расширения в рамках ограниченного форм-фактора 1U. Для охлаждения используются 4 вентилятора 40 x 28 мм с PWM-управлением, а при необходимости доступны дополнительные 2 вентилятора для охлаждения AOC. Питание обеспечивает 1U 600W блок питания с сертификатом platinum efficiency, поддержкой нескольких выходов, интерфейсом PMBus и входным диапазоном 100–240 Vac. Частота входного напряжения составляет 50–60 Hz.

Технические особенности

Корпус имеет следующие подтвержденные параметры: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 19.98" (507 мм). Масса брутто составляет 29.5 lbs (13.38 кг). Размеры транспортной упаковки указаны как 24" x 8.3" x 30" (610 x 211 x 762 мм). Доступный цвет корпуса - черный. На фронтальной панели предусмотрены кнопки включения и перезагрузки, а также индикаторы питания, активности дисков, сетевой активности и UID.

Подсистема накопителей и расширения включает 8 hot-swap отсеков для 2.5" SAS/SATA, гибридную backplane с 8 портами SAS3 12Gbps, поддержку SAS3/SATA3/NVMe для части устройств и один полноразмерный слот расширения. Дополнительно подтверждена возможность установки slim DVD-ROM bay как опции. Для питания указаны следующие параметры выходов: +12V до 49A, +5V до 18A, +3.3V до 15A, а по линии -12V максимум 0.5A. Энергоэффективность блока питания - 92%.

Охлаждение реализовано через 4 вентилятора 40 x 28 мм PWM, а также опциональные 2 вентилятора для AOC cooling. Рабочий диапазон температуры системы составляет 5°C - 35°C, диапазон температуры при хранении или без работы - -40°C - 70°C. Рабочая относительная влажность - 8% - 90% без конденсации, нерабочая - 5% - 95% без конденсации.

Применение

Корпус подходит для построения компактных серверов в формате 1U, где требуется размещение материнской платы ATX, нескольких hot-swap накопителей, серверного блока питания и достаточного охлаждения при ограниченной высоте шасси. Такое решение уместно для серверных платформ общего назначения, систем хранения, вычислительных узлов и инфраструктурных задач, где важны плотность монтажа и предсказуемая компоновка компонентов.

Совместимость

• Материнские платы формата ATX 12" x 10"
• Однопроцессорные и двухпроцессорные системы Intel® и AMD
• Накопители 2.5" SAS/SATA
• SAS3/SATA3/NVMe для части устройств через гибридную backplane
• Дополнительные вентиляторы для AOC cooling
• 1x slim DVD-ROM drive bay как опция

Комплектация

• 1U серверный корпус
• Встроенный блок питания 600W
• 4 вентилятора 40 x 28 мм PWM
• Корзина на 8 накопителей 2.5" hot-swap

Условия эксплуатации

• Рабочая температура: 5°C - 35°C
• Температура без работы: -40°C - 70°C
• Рабочая влажность: 8% - 90% без конденсации
• Влажность без работы: 5% - 95% без конденсации

Логистические данные

• Масса брутто: 29.5 lbs (13.38 кг)
• Габариты упаковки: 24" x 8.3" x 30" (610 x 211 x 762 мм)

Упаковка и маркировка

• Цвет корпуса: черный
• Идентификатор изделия: CSE-113MFAC2-605CB
