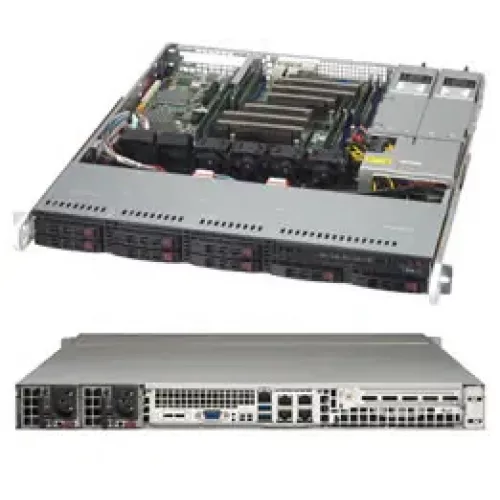

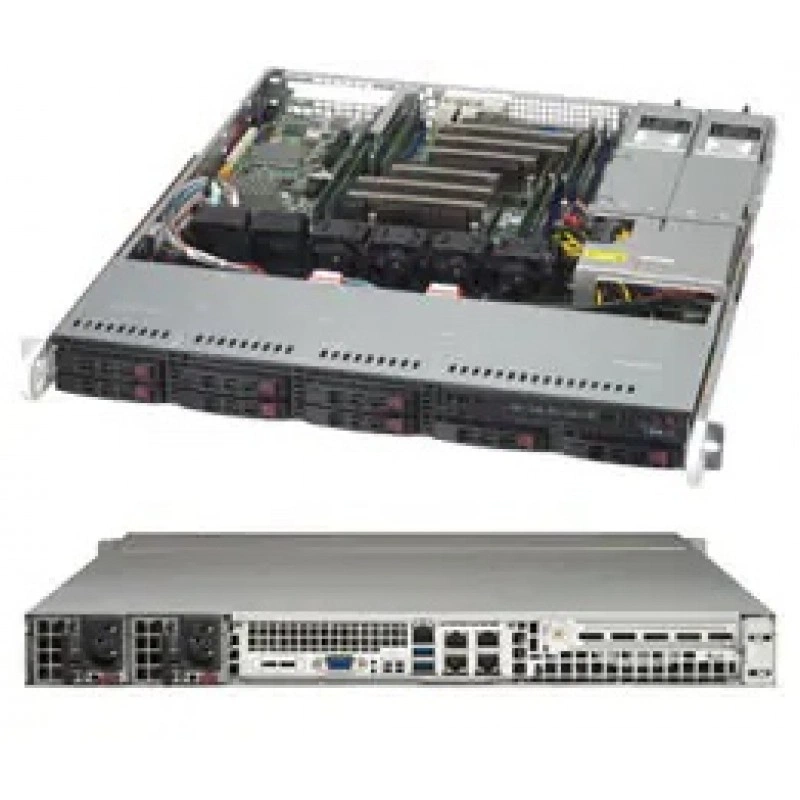

Серверный корпус 1U Supermicro SC113MFAC2-R606CB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC113MFAC2-R606CB представляет собой 1U серверный корпус для построения компактных стоечных систем. Шасси рассчитано на установку материнской платы формата ATX размером 12" x 10" и поддерживает применение как одиночных, так и двухпроцессорных конфигураций на базе Intel и AMD. Конструкция ориентирована на серверные задачи, где важны плотность размещения, короткая глубина и поддержка современных подсистем хранения.

Функциональные возможности CSE-113MFAC2-R606CB

Корпус оснащён восьмью 2,5-дюймовыми отсеками с горячей заменой для накопителей SAS и SATA. Внутри используется 8-портовая гибридная backplane 1U SAS3 12 Gbps, которая поддерживает до 6 накопителей 2,5" SAS3/SATA3 HDD или SSD и до 2 накопителей SAS3/SATA3/NVMe. Для охлаждения предусмотрены 4 вентилятора 40 x 40 x 28 мм с PWM-управлением, а также возможность установки ещё 2 вентиляторов для охлаждения AOC. Корпус поддерживает 1 полноразмерный слот расширения, оснащён кнопками Power On/Off и System Reset, а также светодиодами питания, активности HDD, сетевой активности и UID.

Технические особенности

Модель выполнена в форм-факторе 1U, имеет короткую глубину и чёрное исполнение. Габариты корпуса составляют 1.7" x 17.2" x 19.98" или 43 x 437 x 507 мм. Указан вес брутто 30 lbs или 13.61 kg. Размеры упаковки: 24" x 8.3" x 30" или 610 x 211 x 762 мм. Источником питания служит 1U 600W redundant single output power supply с PMBus. Блок питания рассчитан на вход 100 - 240 Vac, 50 - 60 Hz, имеет эффективность 94%, выходную мощность 600 W и параметры +12V до 50 A, +5Vsb до 3 A. В конструкции также указан power distributor PDB-PT813M-2424. Для мониторинга предусмотрен chassis intrusion switch. Диапазон рабочей температуры составляет 5 °C - 35 °C, диапазон хранения -40 °C - 70 °C, рабочая влажность 8% - 90% без конденсации, влажность хранения 5% - 95% без конденсации. В списке опций и сопутствующих элементов упоминаются slim DVD-ROM bay, rails, front control board, fan tray, drive tray, dummy fan, I/O shield и другие компоненты семейства SC113/113M. Набор подтверждённых фактов относится именно к этому корпусу и его серверной конфигурации.

Применение

Корпус применяется для сборки компактных серверных систем формата 1U в стоечном исполнении. Он подходит для конфигураций с высокоплотным размещением дисков, для серверов с SAS/SATA/NVMe-хранилищем, а также для решений, где требуется короткая глубина корпуса, резервируемое питание и поддержка гибридной дисковой подсистемы.

Совместимость

• Материнские платы формата ATX 12" x 10".
• Одиночные и двухпроцессорные платформы Intel и AMD.
• До 6 накопителей 2,5" SAS3/SATA3 HDD или SSD.
• До 2 накопителей SAS3/SATA3/NVMe.
• 1 полноразмерный слот расширения.

Монтаж и эксплуатация

• Монтаж в стойку в форм-факторе 1U.
• Короткая глубина корпуса упрощает размещение в ограниченном пространстве.
• Предусмотрены кнопки питания и сброса на передней панели.
• Есть индикаторы питания, активности дисков, сетевой активности и UID.
• Поддерживается охлаждение на базе 4 вентиляторов 40 x 40 x 28 мм с PWM.

Логистические данные

• Вес брутто: 30 lbs (13.61 kg).
• Размеры упаковки: 24" x 8.3" x 30" (610 x 211 x 762 мм).

Упаковка и маркировка

• Цвет корпуса: чёрный.
• Основной идентификатор SKU: CSE-113MFAC2-R606CB.
