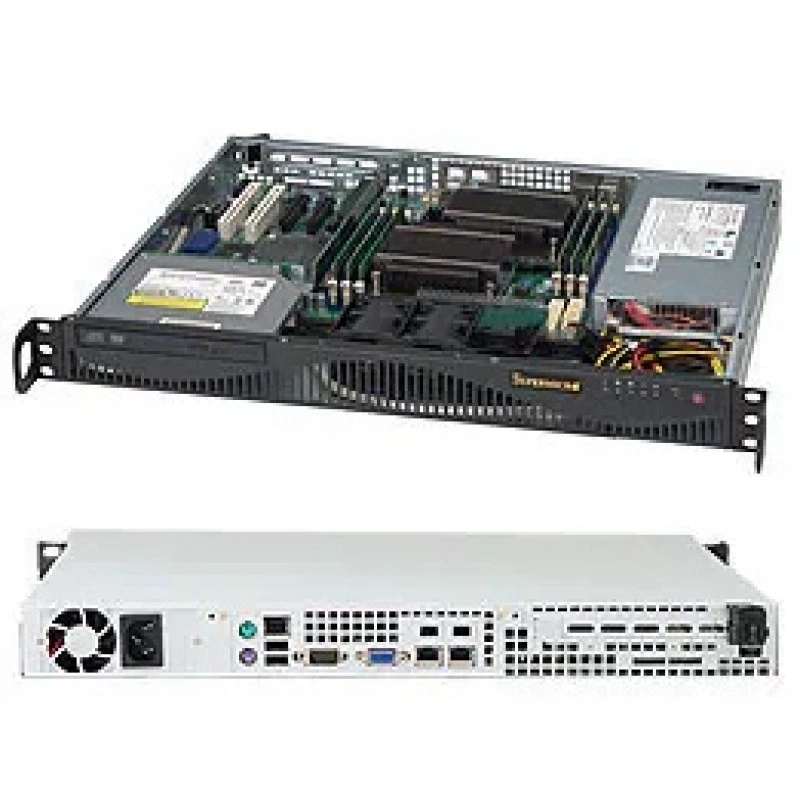

Мини-1U серверный корпус Supermicro CSE-512F-350B1 (СУПЕРМИКРО)

Основная информация о мини-1U корпусе Supermicro

Supermicro CSE-512F-350B1 - это миниатюрный серверный корпус формата Mini 1U, рассчитанный на установку материнских плат размером до ATX 12" x 10". Корпус предназначен для построения компактных серверных систем и платформ, где важны небольшая высота, достаточная плотность компонентов и возможность установки полноценной конфигурации для серверных задач.

Модель относится к линейке Chassis и снабжена встроенным источником питания 350 Вт с уровнем эффективности Platinum. Корпус поддерживает один полноразмерный слот расширения полной высоты и половинной длины с использованием райзера, а также две фиксированные внутренние корзины для накопителей 3.5". Дополнительно предусмотрен отсек под Slim DVD-ROM в качестве опции.

Функциональные возможности CSE-512F-350B1

Корпус рассчитан на сборку компактной серверной системы с базовой внутренней компоновкой, ориентированной на серверные платы ATX и совместимые решения Supermicro. Набор возможностей включает фронтальную индикацию состояния, кнопки управления, штатное охлаждение и встроенный блок питания, что позволяет использовать изделие как основу для серверов общего назначения, небольших корпоративных узлов и специализированных рабочих конфигураций.

• Поддержка материнских плат формата ATX до 12" x 10".
• Совместимость с процессорами Intel и AMD, single и dual processor platforms в зависимости от установленной платы.
• 1 слот расширения полной высоты и половинной длины, требуется райзер-карта.
• 2 фиксированных внутренних отсека для 3.5" накопителей.
• Опциональный Slim DVD-ROM и отдельный отсек под него.
• Фронтальные кнопки питания и reset.
• Индикаторы питания, активности накопителя, сетевой активности и перегрева/отказа вентилятора.
• Два противоположно вращающихся PWM-вентилятора 4 см.
• Встроенный 350 Вт Platinum multi-output power supply.

Технические особенности

Корпус имеет габариты 1.7" x 17.2" x 14.5", что соответствует приблизительно 43 x 437 x 368 мм. Масса нетто составляет 11 lb, или 4.99 kg, а масса брутто - 14 lb, или 6.35 kg. Упаковка имеет размеры 22" x 6.3" x 20", то есть примерно 559 x 160 x 508 мм. Доступный цвет исполнения - черный.

Система охлаждения реализована на базе двух PWM-вентиляторов размером 4 см с противоположным вращением. Рабочий температурный диапазон составляет от 5 °C до 35 °C, а диапазон хранения и нерабочего состояния - от -40 °C до 70 °C. Рабочая относительная влажность находится в пределах 8% - 90% без конденсации, а нерабочая - 5% - 95% без конденсации.

Встроенный блок питания рассчитан на 350 Вт, поддерживает входное напряжение 100 - 240 Vac и частоту 50 - 60 Hz. Заявленная эффективность составляет 93%. Выходной разъем питания - 24pin ATX. По линиям питания указаны следующие параметры: -12V до 0.2A, +12V до 29A, +5V до 15A, +3.3V до 12A, +5Vsb до 3A.

Конструктивные особенности дополняют несколько стандартных внутренних и периферийных опций, включая фиксированные корзины для HDD, поддерживаемые варианты slim DVD, а также совместимость с определенными аксессуарами и монтажными элементами серии SC512F.

Применение

Корпус подходит для сборки компактных серверов и платформ с ограниченной высотой монтажа, в том числе для офисных, инфраструктурных и специализированных корпоративных задач. Он может использоваться как база для систем с одним или двумя процессорами в зависимости от выбранной материнской платы, для серверов с дисковой подсистемой на 3.5" накопителях, а также для конфигураций, где нужен фронтальный доступ к элементам управления, индикации и базовым сервисным опциям.

Монтаж и эксплуатация

Корпус предусматривает установку платы ATX 12" x 10" и использование одного слота расширения через райзер. Для штатной работы необходима совместимая серверная материнская плата и соответствующая компоновка внутренних модулей. Для дисковых корзин рекомендованы SAS или enterprise SATA HDD. Для периферийного отсека предусмотрен опциональный Slim DVD-ROM. В состав изделия и поддерживаемые аксессуары входят фронтальная панель, кабели, крышка корпуса и элементы охлаждения, связанные с серией SC512F.

Комплектация

В техническом описании указаны стандартные и опциональные элементы для этой платформы, включая кабели, верхнюю крышку, фронтальную панель, вентиляторы и аксессуары для накопителей и оптического привода. Для окончательной поставки конкретной партии состав комплектации следует сверять по отгрузочной конфигурации.

Упаковка и маркировка

Упаковочные размеры составляют 22" x 6.3" x 20". Цвет корпуса черный. Для обозначения изделия используется код CSE-512F-350B1, а также связанное наименование SC512F-350B1, встречающееся в оформлении продукта и изображении. Корпус относится к серии Supermicro Mini-1U Chassis.
