Серверный корпус 1U Supermicro SC815TQC-R706CB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

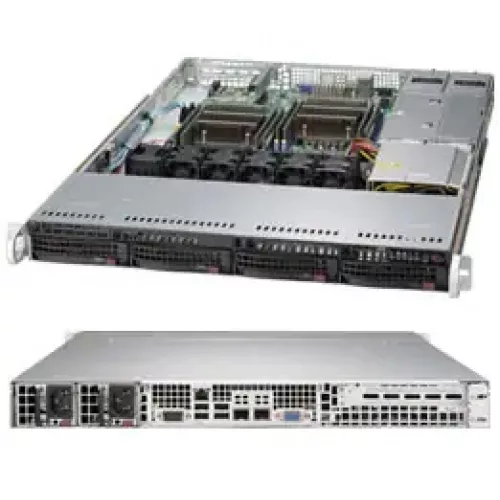

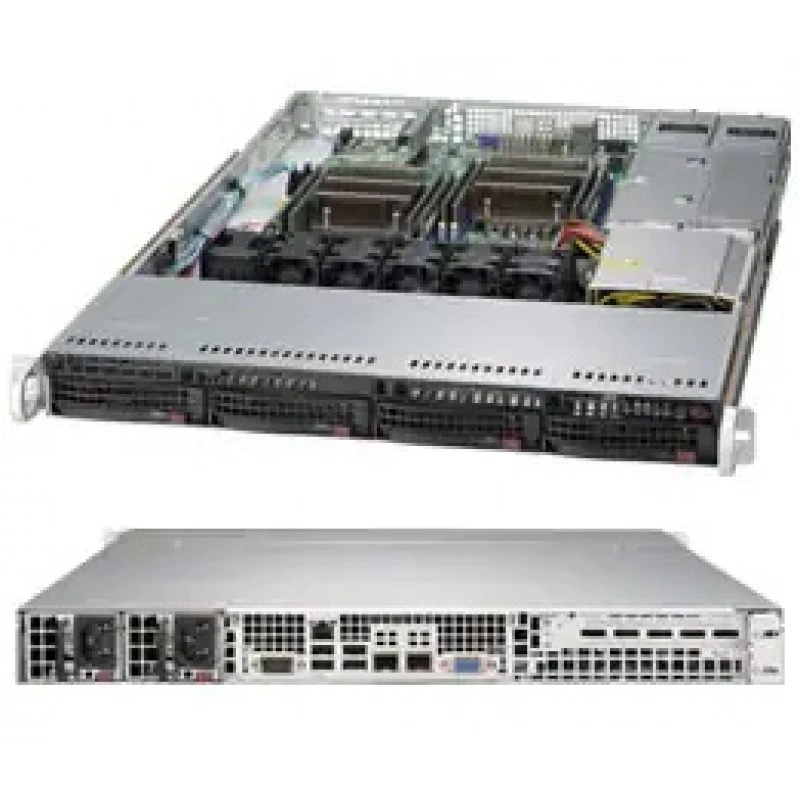

Supermicro SC815TQC-R706CB представляет собой серверный корпус форм-фактора 1U для установки серверной материнской платы размером 12" x 13". Это шасси рассчитано на работу с однопроцессорными и двухпроцессорными платформами Intel® и AMD, а также на построение компактных серверных систем для стойки. Конструкция ориентирована на размещение накопителей, блока питания, вентиляторов, плат расширения и сервисных элементов в корпусе высотой 1U.

Модель оснащается четырьмя корзинами под 3.5" накопители с горячей заменой SAS/SATA, 1U 4-портовой 12Gbps backplane, одним слотом расширения full-height full-length с требованием riser card, а также резервируемым блоком питания 700/750 W Platinum с шириной 54.5 mm. Для охлаждения используются четыре вентилятора 40 x 56 mm с counter-rotation PWM. Корпус имеет черное исполнение и подходит для построения серверов с упором на плотность, обслуживаемость и предсказуемую компоновку внутренних узлов.

Функциональные возможности CSE-815TQC-R706CB

Корпус поддерживает установку и обслуживание серверной платформы в компактном 1U-формате, обеспечивая доступ к накопителям, фронтальной панели, вентиляции и силовой подсистеме. Наличие резервируемого источника питания и backplane с поддержкой 4 x 3.5" упрощает сборку сервера с отказоустойчивой конфигурацией питания и дисковой подсистемой.

• Поддержка материнской платы 12" x 13".
• Совместимость с Intel® и AMD процессорами в конфигурациях Single и Dual.
• 4 горячезаменяемых отсека 3.5" SAS/SATA.
• 1 слот расширения full-height, full-length.
• Резервируемый блок питания 700/750 W с сертификатом Platinum.
• 4 вентилятора 40 x 56 mm с PWM и counter-rotation.
• Фронтальные кнопки Power On/Off и System Reset.
• Фронтальные индикаторы состояния питания, активности HDD, активности сети, UID и состояния вентиляторов/перегрева.

Технические особенности

Корпус имеет высоту 1.7" (43 mm), ширину 17.2" (437 mm) и глубину 25.6" (650 mm). Масса брутто составляет 36 lbs (16.33 kg), а упаковочные размеры указаны как 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm). Доступный цвет - черный.

• 1U chassis support for motherboard size 12" x 13".
• 4 x 3.5" hot-swap SAS/SATA drive bays.
• 4-port 1U 12Gbps backplane for 4 x 3.5".
• 1 full-height, full-length expansion slot, требуется riser card.
• 4 x 40 x 56 mm counter-rotation PWM fan(s).
• Redundant 700/750 W single output power supply, Platinum level, 54.5 mm width.
• Power efficiency: 94%.
• AC input frequency: 50-60 Hz.
• Operating temperature: 5°C - 35°C.
• Non-operating temperature: -40°C - 70°C.
• Operating relative humidity: 8% - 90% non-condensing.
• Non-operating relative humidity: 5% - 95% non-condensing.

Применение

Корпус используется для сборки серверов в стойку, где важны компактность, резервирование питания и поддержка дисковой подсистемы SAS/SATA. Подходит для корпоративных серверов общего назначения, систем хранения начального и среднего уровня, а также для конфигураций, которым требуется 1U-формат, один слот расширения и возможность работы с однопроцессорными или двухпроцессорными платформами.

Совместимость

• Материнские платы размером 12" x 13".
• Однопроцессорные и двухпроцессорные платформы Intel® и AMD.
• SAS или enterprise SATA HDD рекомендованы для установленных дисковых корзин.
• Опционально поддерживается slim DVD-ROM drive bay.

Монтаж и эксплуатация

• 1U rackmount-исполнение.
• Один слот расширения full-height, full-length.
• Фронтальные кнопки питания и сброса для обслуживания системы.
• Индикаторы фронтальной панели помогают отслеживать состояние питания, дисков, сети, UID и вентиляторов.
• Рабочий диапазон температуры и влажности указан для штатной эксплуатации и транспортного хранения в пределах заявленных значений.

Комплектация

• Корпус Supermicro SC815TQC-R706CB.
• Встроенная дисковая корзина на 4 x 3.5" hot-swap.
• Backplane 1U 12Gbps.
• Резервируемый блок питания 700/750 W.
• Четыре вентилятора 40 x 56 mm.

Логистические данные

• Масса брутто: 36 lbs (16.33 kg).
• Упаковка: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).

Упаковка и маркировка

• Цвет корпуса: Black.
• Основной идентификатор изделия: CSE-815TQC-R706CB.
