Серверный корпус Supermicro SCLB16AC2-R504W CSE-LB16AC2-R504W (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SCLB16AC2-R504W - это 1U серверный корпус для построения компактных серверных систем на базе WIO (W series) материнских плат. Решение ориентировано на установку плат размером до 12.3" x 13.4" и поддерживает конфигурации как на базе одного, так и двух процессоров Intel и AMD. Корпус рассчитан на плотное размещение накопителей, эффективное охлаждение и использование в серверных задачах, где важны высокая плотность компоновки, доступ к дискам и резервирование питания.

Функциональные возможности CSE-LB16AC2-R504W

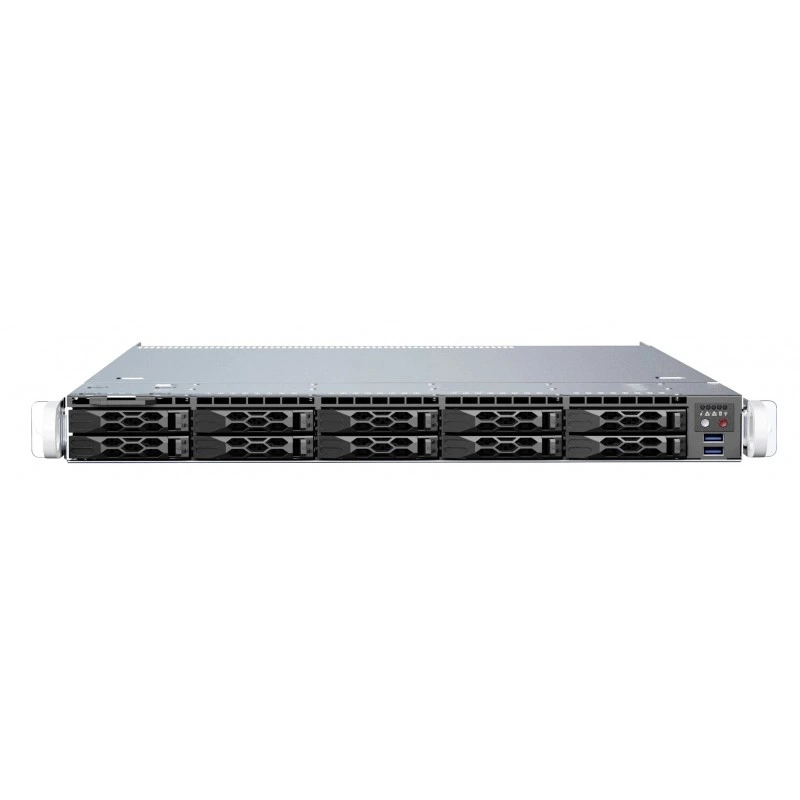

• 10 отсеков 2.5" hot-swap для SAS3/SATA накопителей.
• Поддержка SAS3 12 Gb/s и NVMe.
• 1U SAS/SATA backplane с поддержкой SES2.

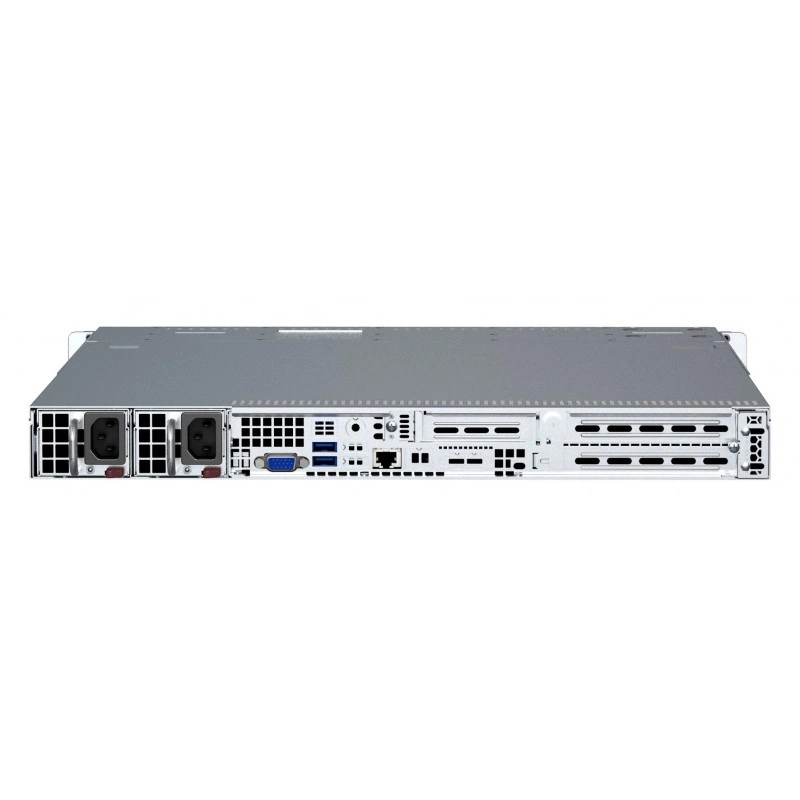

• Резервируемый блок питания 1U 500 W / 600 W с сертификацией 80PLUS Platinum.
• 3 вентилятора 40 x 56 мм с противоположным вращением и PWM-управлением.
• 2 полноразмерных слота расширения и 1 низкопрофильный слот расширения.
• 2 порта USB 3.0 на фронтальной панели.
• Сервисный тег для отображения системной информации.
• OEM Only, с применением MOQ.

Технические особенности

• Форм-фактор: 1U.
• Ориентация на WIO (W series) motherboards.
• Поддерживаемый размер материнской платы: до 12.3" x 13.4".
• Задняя панель: 10-портовая 1U SAS3 12 Gbps hybrid backplane.
• Поддержка до 8 накопителей 2.5" SAS3/SATA3 HDD/SSD и 2 накопителей SAS3/SATA3/NVMe.
• Передняя панель: кнопки Power On/Off и UID.
• Индикация: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED.
• Габариты корпуса: 1.7" x 17.2" x 23.5".
• Габариты в миллиметрах: 43 x 437 x 597 мм.
• Масса брутто: 40 lbs, или 18.14 kg.
• Упаковка: 23.1" x 6.9" x 32.2".
• Цвет: black.
• Рабочая температура: 5°C - 35°C.
• Температура хранения/нерабочий режим: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении/нерабочем режиме: 5% - 95% без конденсации.
• Питание: вход 100 - 127 Vac или 200 - 240 Vac, частота 50 - 60 Hz.
• Выходная мощность: 500 W при 100 - 127 Vac и 600 W при 200 - 240 Vac.
• Эффективность блока питания: 92%.
• Выходной тип: Backplanes (gold finger).
• Линия +12V: до 50 A при 200 - 240 Vac и до 42 A при 100 - 127 Vac.
• Линия +5Vsb: до 4 A.
• Блок распределения питания: PDB-PT116-L8824.

Применение

Корпус применяется для сборки 1U серверных платформ, ориентированных на хранение данных, серверные вычисления и плотные конфигурации с большим числом 2.5" накопителей. Он подходит для систем, где требуется сочетание SAS3/SATA/NVMe, резервируемого питания, фронтального доступа к дискам и компактного форм-фактора. Решение особенно уместно для OEM-сборок и серверных конфигураций на базе совместимых WIO материнских плат.

Совместимость

• WIO (W series) motherboards.
• Материнские платы размером до 12.3" x 13.4".
• Dual and Single Intel® and AMD processors.
• Системы с SAS3/SATA3 и NVMe накопителями.
• Серверные сборки OEM-класса.

Монтаж и эксплуатация

• Фронтальный доступ к дискам через hot-swap корзину.
• Система охлаждения на базе 3 PWM вентиляторов 40 x 56 мм с противоположным вращением.
• Резервируемая схема питания с Platinum-уровнем эффективности.
• Поддержка сервисного тега для системной информации.
• Ограничение по поставке: OEM Only, MOQ Applies.

Комплектация

• Корпус SCLB16AC2-R504W.
• Встроенная backplane для 10 накопителей.
• Система вентиляторов и блок питания в составе платформы.

Логистические данные

• Масса брутто: 18.14 kg.
• Упаковочные размеры: 587 x 175 x 818 mm.

Упаковка и маркировка

• Поставляется в черном исполнении.
• Модельный код на упаковке и в спецификации: CSE-LB16AC2-R504W.
