Серверный корпус 2U Supermicro CSE-LA26E1C4-R609LP (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro CSE-LA26E1C4-R609LP - это серверный корпус формата 2U для сборки платформ корпоративного уровня. Шасси рассчитано на установку материнских плат ATX 12" x 10", E-ATX 12" x 13" и EE-ATX 13" x 13.68", а также допускает использование ATX 12" x 13" при установленном заднем 2.5" HDD-модуле. Корпус выполнен в черном цвете и относится к OEM-поставке.

Функциональные возможности CSE-LA26E1C4-R609LP

Корпус поддерживает одинарные и двойные процессорные конфигурации на базе Intel и AMD, обеспечивает установку большого числа накопителей и рассчитан на применение в серверных системах хранения и универсальных вычислительных платформах. Конструкция предусматривает 12 отсеков под 3.5" накопители с безинструментальной установкой либо 2.5" накопители с винтовым креплением, а также опциональный задний модуль на 2 x 2.5" hot-swap. Для хранения данных используется 12-портовая backplane с expander, поддерживающая до 8 x 3.5" SAS3/SATA3 HDD/SSD и 4 x NVMe/SAS3/SATA3 накопителей. В составе предусмотрен redundant power supply мощностью 600 W / 650 W, 7 низкопрофильных слотов расширения, 3 высокопроизводительных вентилятора 8 см и служебный tag для системной информации.

Технические особенности

• Форм-фактор: 2U chassis.
• Максимальная поддерживаемая плата: ATX 12" x 10", E-ATX 12" x 13", EE-ATX 13" x 13.68".
• Поддержка ATX 12" x 13" с задним 2.5" HDD option.

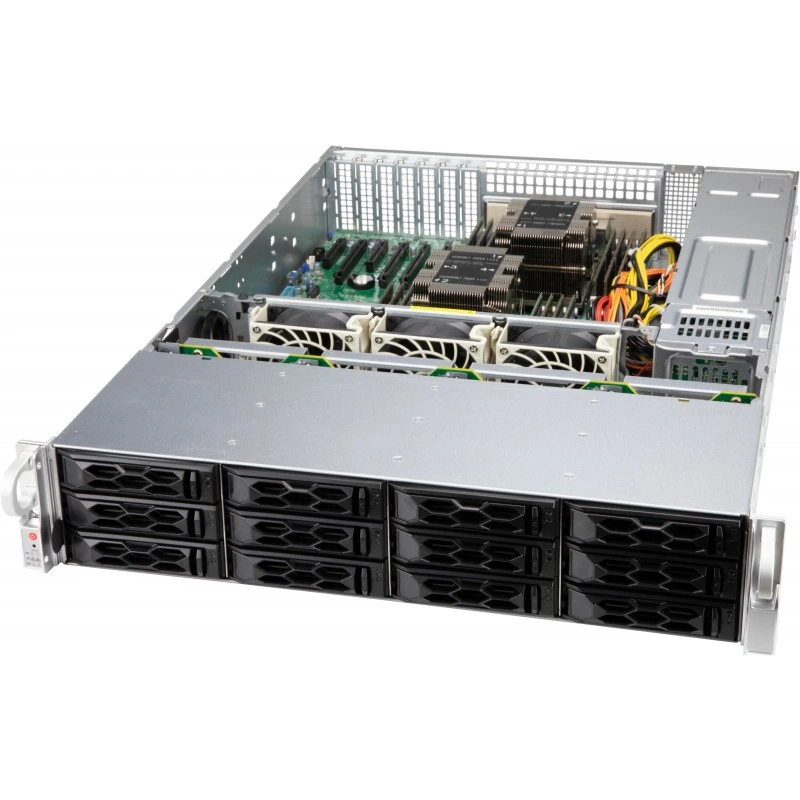

• Отсеки для накопителей: 12 x 3.5" tool-less или 2.5" screw hot-swap SAS3/SATA.
• Опционально: задний модуль 2 x 2.5" hot-swap.
• Backplane: 12-port 2U SAS3 12 Gbps single-expander.
• Поддержка накопителей: до 8 x 3.5" SAS3/SATA3 HDD/SSD и 4 x NVMe/SAS3/SATA3.
• Слоты расширения: 7 x low-profile.
• Система охлаждения: 3 x 8 cm high-performance PWM fans.
• Блок питания: 600 W / 650 W redundant power supply.
• Энергоэффективность БП: 94%.
• Входные режимы питания: 100 - 127 Vac, 200 - 240 Vac и 200 - 240 Vdc.
• Частота входного AC: 50 - 60 Hz.
• Выходной тип: backplanes (gold finger).
• Мониторинг: опциональный chassis intrusion switch.
• Передняя панель: кнопка Power On/Off и кнопка System Reset.
• Индикаторы: power status, HDD activity, 2 network activity LEDs, UID LED, fan fail/system over heat LED.
• Габариты корпуса: высота 3.5" (89 mm), ширина 17.2" (437 mm), глубина 25.5" (647 mm).
• Масса брутто: 37 lbs (16.78 kg).
• Транспортная упаковка: 24" x 9" x 24" (610 x 229 x 610 mm).
• Рабочая температура: 5°C - 35°C.
• Температура хранения/нерабочая: -40°C - 70°C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении/нерабочая: 5% - 95% без конденсации.

Применение

Корпус предназначен для сборки серверов с большим числом накопителей, систем хранения данных, корпоративных платформ общего назначения и конфигураций, где важны горячая замена дисков, надежное питание, расширяемость и поддержка форматов плат ATX, E-ATX и EE-ATX. Решение подходит для серверных инсталляций с низкопрофильными картами расширения и смешанным набором SAS3, SATA3 и NVMe-устройств.

Совместимость

Поддерживаются Intel и AMD processors, а также материнские платы ATX, E-ATX и EE-ATX указанных типоразмеров. Для расширения задней конфигурации доступен optional 2 x 2.5" hot-swap drive bay kit. Корпус рассчитан на использование в OEM-сборках.

Монтаж и эксплуатация

Конструкция корпуса ориентирована на серверный монтаж в стойку и штатную работу с горячей заменой накопителей. Предусмотрены tool-less отсеки для 3.5" носителей, винтовое крепление для 2.5" носителей, низкопрофильные слоты расширения, front panel buttons и световая индикация состояния системы, дисков, сети и вентиляторов. Вентиляция обеспечивается тремя PWM-вентиляторами 8 см, а питание реализовано через redundant PSU.

Комплектация

Подтверждены следующие элементы поставки и конфигурации: шасси CSE-LA26E1C4-R609LP, 3 x 8 cm PWM fans, redundant power supply 600 W / 650 W, 12 x drive bay configuration, 7 low-profile expansion slots. Для части функций и опций указаны дополнительный rear 2.5" HDD module и optional chassis intrusion switch.

Упаковка и маркировка

Товар имеет OEM-статус и пометку MOQ Applies. В спецификации также указаны транспортная упаковка и масса брутто. Для внутренних маркировок и сервисной идентификации предусмотрен service tag.
