Корпус серверный Mini-1U Supermicro CSE-506TQC-R301 (СУПЕРМИКРО)

Артикул: CSE-506TQC-R301

Все товары SUPERMICRO

Корпус серверный Mini-1U Supermicro CSE-506TQC-R301 (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о корпусе Mini-1U Supermicro

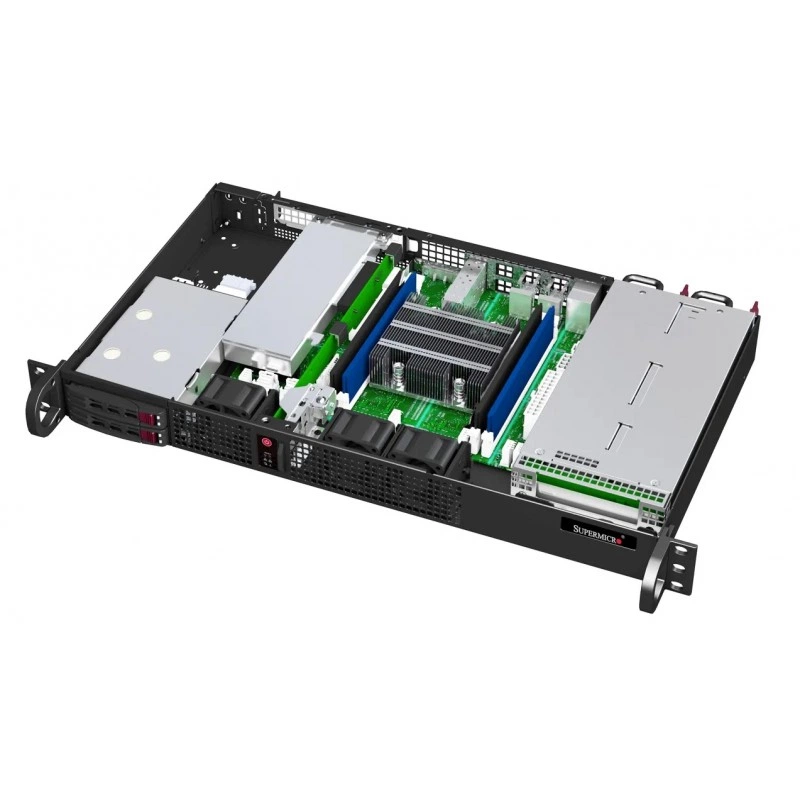

SC506TQC-R301 представляет собой компактный серверный корпус формата Mini-1U для построения малогабаритных систем на базе материнских плат Flex-ATX и Mini-ITX. Модель относится к линейке шасси Supermicro и рассчитана на установку одного процессора Intel Xeon с тепловым пакетом до 65 Вт. Корпус выполнен в черном цвете, имеет глубину 9.8 дюйма и предназначен для компактных серверных конфигураций с фронтальным доступом к накопителям и компонентам расширения.

Функциональные возможности CSE-506TQC-R301

Шасси поддерживает несколько вариантов внутренней компоновки, что позволяет адаптировать его под задачи хранения данных, легких вычислений и компактных серверных сборок. Возможна установка до 2 накопителей 2.5" с горячей заменой SAS3/SATA, либо до 4 внутренних накопителей 2.5", либо одного внутреннего накопителя 3.5". Также предусмотрен вариант конфигурации с одним внутренним накопителем 2.5" и одной полноразмерной платой расширения full-height, half-length PCIe. В конструкции используется 2-портовая backplane SAS3 12 Гбит/с, а также предусмотрены кнопки питания и перезагрузки, светодиодные индикаторы состояния системы, активности дисков и сети.

Технические особенности

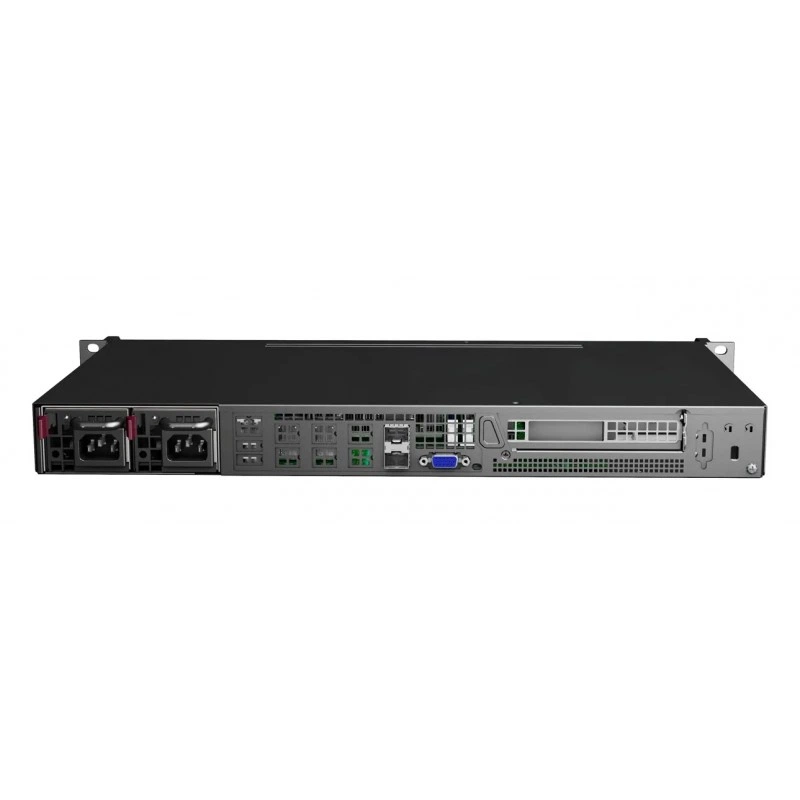

Корпус имеет высоту 1.7 дюйма (43 мм), ширину 17.2 дюйма (437 мм) и глубину 9.8 дюйма (249 мм). Масса нетто составляет 4.73 lbs (2.15 kg), масса брутто 14.5 lbs (6.58 kg). Упаковка имеет размеры 18.7" x 6.69" x 25.98" (475 x 170 x 660 мм). Встроенный блок питания выполнен по схеме 300W redundant module cable power supply с входным напряжением 100-240 Vac и частотой 50-60 Hz. Выходной разъем питания указан как 24pin ATX. Для охлаждения используются 3 вентилятора 40x28 mm PWM, а также вентиляторы в составе высокоэффективного блока питания с термоконтролем. Наличие chassis intrusion switch является опциональным. Диапазон рабочей температуры составляет 5°C - 35°C, диапазон хранения или нерабочего режима -40°C - 70°C. Рабочая относительная влажность 8% - 90% без конденсации, нерабочая - 5% - 95% без конденсации.

Поддерживаемые возможности и ограничения

Поддержка Flex-ATX 9" x 7.5" и Mini-ITX 6.7" x 6.7" материнских плат.
Поддержка одного процессора Intel Xeon до 65 Вт.
До 1 слота расширения full-height, half-length, требуется riser card.
До 2x 2.5" hot-swap SAS3/SATA drive bay.
Опционально 4x 2.5" внутренний отсек.
Опционально 1x 3.5" внутренний отсек.
Опционально 1x 2.5" внутренний отсек с одной полноразмерной платой PCIe.
Рекомендуются только SAS или enterprise SATA HDD.
Для ряда конфигураций рекомендуется использовать validated drives от Supermicro.

Фронтальная панель и индикация

Кнопка включения и выключения питания.
Кнопка системного сброса.
Индикатор активности HDD.
Индикатор системной информации.
Индикатор отказа питания.
2 индикатора сетевой активности.
Индикатор питания.

Применение

Корпус подходит для компактных серверных узлов, небольших storage-конфигураций, офисных и специализированных систем, где важны малые габариты, поддержка нескольких вариантов размещения накопителей и возможность установки платы расширения. Форм-фактор Mini-1U удобен для плотной установки оборудования в стойку и для систем, где требуется сочетание компактности и базовой расширяемости.

Совместимость

Материнские платы Flex-ATX 9" x 7.5".
Материнские платы Mini-ITX 6.7" x 6.7".
Накопители SAS3/SATA3 2.5".
Накопители 3.5" в ограниченной конфигурации.
Платы расширения full-height, half-length PCIe при наличии соответствующего riser card.

Комплектация

Корпусное шасси Supermicro SC506TQC-R301.
Установленный блок питания 300W redundant.
Встроенные вентиляторы охлаждения.
Фронтальная панель с кнопками и LED-индикацией.

Упаковка и маркировка

Поставляемый товар имеет упаковочные габариты 475 x 170 x 660 мм, что важно учитывать при складском хранении и транспортировке. Для идентификации изделия используется SKU CSE-506TQC-R301.

Эксплуатационные параметры

Рабочая температура: 5°C - 35°C.
Температура хранения: -40°C - 70°C.
Рабочая влажность: 8% - 90% без конденсации.
Влажность при хранении: 5% - 95% без конденсации.

Технические характеристики CSE-506TQC-R301

Идентификаторы

SKU: CSE-506TQC-R301
Артикул производителя: CSE-506TQC-R301

Бренд: Supermicro
Модель: CSE-506TQC-R301

Комплектация

Комплект поставки: Корпусное шасси, блок питания 300 Вт redundant, вентиляторы охлаждения, фронтальная панель с кнопками и LED-индикацией

Мониторинг и индикация

Индикаторы: Опциональный chassis intrusion switch

Фронтальные кнопки: Power On/Off, System Reset

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 2-портовая SAS3 12 Гбит/с, до 2 x 2.5" SAS3/SATA3 HDD/SSD
Дополнительные отсеки для накопителей: До 4 x 2.5" внутренних
Дополнительный отсек: 1 x 3.5" внутренний

Накопители 2.5" hot-swap: 2-портовая SAS3 12 Гбит/с, до 2 x 2.5" SAS3/SATA3 HDD/SSD
Отсеки для накопителей: До 2 x 2.5" hot-swap SAS3/SATA

Охлаждение и вентиляция

Вентиляторы: 3 x 40 x 28 мм PWM

Особенности охлаждения: Черный

Питание

Входное напряжение: 100 - 240 В AC
Выходной тип: 24-pin ATX
Мощность БП: 300 Вт redundant module cable power supply

Тип блока питания: Max: 0.5 А / Min: 0 А
Частота питания: 50 - 60 Гц

Процессорная подсистема

Поддерживаемые процессоры: 1 x Intel Xeon, до 65 Вт

Размеры и физические параметры

Вес брутто: 6.58 кг
Вес нетто: 2.15 кг
Высота: 43 мм
Габариты упаковки: 475 x 170 x 660 мм

Глубина: 249 мм
Форм-фактор: Mini-1U
Ширина: 437 мм

Слоты расширения и шины

Слоты расширения: 1 x full-height, half-length PCIe

Требование к слоту расширения: Требуется riser card

Совместимость

Совместимые материнские платы: Flex-ATX 9" x 7.5" и Mini-ITX 6.7" x 6.7"

Условия эксплуатации

Влажность хранения: 5 - 95 % без конденсации
Рабочая влажность: 8 - 90 % без конденсации

Рабочая температура: 5 - 35 °C
Температура хранения: -40 - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Алексей Филиппов10.12.2025

4/5

Нужен был компактный корпус для стойки, и этот Mini 1U оказался удобным именно по монтажу. В него без лишней суеты собрали систему с двумя 2.5 накопителями, а доступ к передней части остался нормальным. Для небольшого сервера вышел практичный вариант.

Плюсы товара

Компактная сборка в стойку

0 0

Вопросы о товаре

Как проверить совместимость материнской платы и процессора для CSE-506TQC-R301?

Корпус поддерживает Flex-ATX 9" × 7.5" и Mini-ITX 6.7" × 6.7", а также один Intel Xeon до 65 Вт. Если материнская плата и CPU не попадают в эти рамки, сборку придется менять.

Какие дисковые варианты есть у корпуса и что изменится, если нужны hot-swap 2.5"?

В базовых конфигурациях предусмотрены до 2× 2.5" hot-swap (SAS3/SATA), а также могут быть добавлены внутренние 2.5" и/или 3.5" отсеки. Чтобы получить hot-swap именно на 2.5", ориентируйтесь на конфигурации с SAS3/SATA 2.5".

Могут ли ограничения по типу накопителей повлиять на выбор SSD/HDD для CSE-506TQC-R301?

В описании и атрибутах указано, что рекомендуются только SAS или enterprise SATA HDD. Это означает, что при подборе нужно сверить, что выбранные накопители относятся к этим типам и поддерживаются для вашей конфигурации бэкплейна.

Какие условия по охлаждению и температуре стоит учитывать при работе корпуса?

Рабочая температура корпуса 5–35°C при влажности 8–90% без конденсации. Внутри используются 3 PWM-вентилятора, поэтому при компоновке и кабель-менеджменте важно не перекрывать воздушный поток и обеспечить охлаждение.

Что нужно учесть по питанию при интеграции CSE-506TQC-R301 в стойку?

У корпуса встроен redundant БП 300W с входом 100–240 Vac (50–60 Hz) и выходным 24-pin ATX. Проверьте, что ваша плата и выбранные компоненты рассчитаны на такой тип подключения питания и что требования по потреблению укладываются в 300 Вт.
