Артикул: CSE-513BTQC-350B

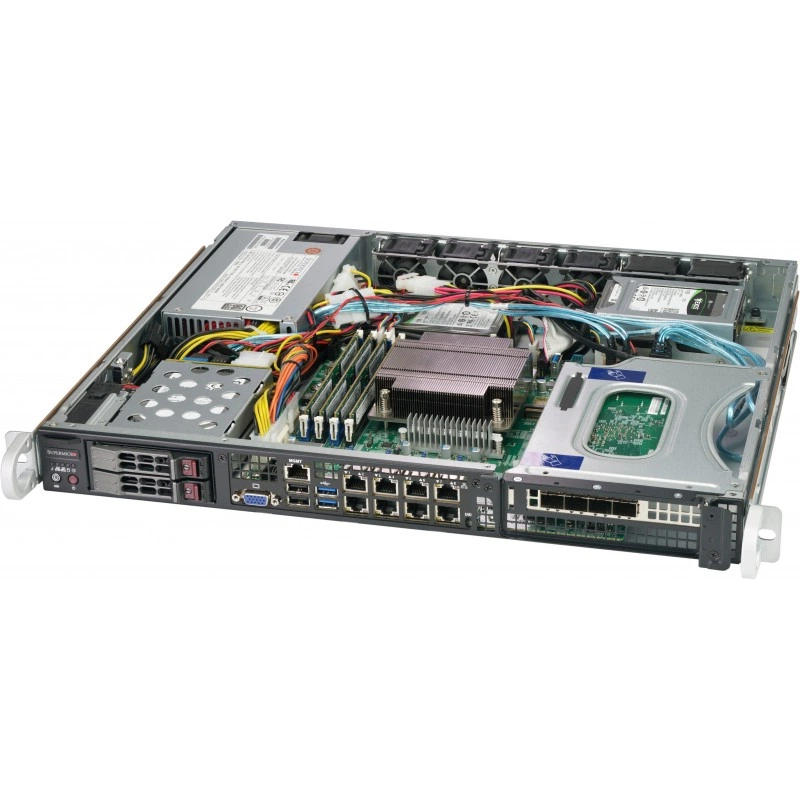

Корпус серверный Mini-1U Supermicro SC513BTQC-350B (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверном корпусе Supermicro

Supermicro SC513BTQC-350B представляет собой компактный серверный корпус формата Mini 1U, рассчитанный на установку серверной платы максимального размера 12" x 13" E-ATX. Это шасси предназначено для построения систем с одной или двумя процессорными конфигурациями Intel и AMD, при этом корпус ориентирован на плотную компоновку, размещение накопителей формата 2.5" и использование в серверных инсталляциях, где важны малая высота, функциональность и удобство обслуживания.

Конструкция корпуса предусматривает один слот расширения full-height, half-length, для которого требуется райзер-карта. На фронтальной панели предусмотрены кнопки питания и UID, а также индикаторы состояния питания, активности накопителей, системной информации и сетевой активности. Для охлаждения используются PWM-вентиляторы типоразмера 40 x 40 x 28 мм, а питание обеспечивает 1U 350W multi-output блок питания уровня Platinum.

Функциональные возможности CSE-513BTQC-350B

Поддержка материнских плат размером до 12" x 13" E-ATX.
Поддержка процессоров Intel и AMD в однопроцессорной и двухпроцессорной конфигурации.
Один слот расширения full-height, half-length с обязательным райзером.
Два hot-swap отсека для накопителей 2.5".
Дополнительная возможность установки до 4 фиксированных внутренних 2.5" накопителей с кронштейном.
Фронтальные кнопки Power On/Off и UID.
Набор светодиодных индикаторов: питание, активность HDD, системная информация и 2 индикатора сетевой активности.
4 LAN-порта, 1 VGA и 4 USB-порта на передней панели.
1 порт IPMI для удаленного управления.
Система охлаждения на базе PWM-вентиляторов 40 x 40 x 28 мм.
Блок питания 1U 350W Platinum с входным напряжением 100 - 240 VAC и частотой 50 - 60 Hz.

Технические особенности

Габариты корпуса: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 15" (381 мм).
Масса брутто: 14.5 lbs (6.58 kg).
Размер упаковки: 19.5" (495 мм) x 6.9" (175 мм) x 22.4" (569 мм).
Доступный цвет: черный.
Предпочтительный тип накопителей: SAS или enterprise SATA HDD.
2-портовый SAS3 12 Gbps backplane с поддержкой до 2 x 2.5" SAS3/SATA3 HDD/SSD.
Энергоэффективность блока питания: 93%.
Выход питания: 350W, выходной тип 24pin ATX.
Линия -12V: max 0.2A / min 0A.
Линия +12V: max 29A / min 0.5A при 100 - 240 VAC.
Линия +5V: max 15A / min 0.2A.
Линия +3.3V: параметры указаны в спецификации блока питания.
Рабочая температура: 5°C - 35°C.
Температура хранения: -40°C - 70°C.
Рабочая относительная влажность: 8% - 90% без конденсации.
Влажность при хранении: 5% - 95% без конденсации.

Применение

Корпус подходит для построения компактных серверных платформ, в том числе для задач, где требуется небольшой форм-фактор 1U, поддержка полноразмерной серверной платы и возможность установки накопителей 2.5". Он может использоваться в серверных стойках и других инфраструктурных сценариях, где важны плотность размещения, доступ к фронтальным интерфейсам, аппаратное удаленное управление через IPMI и наличие слотов расширения для дополнительных карт.

Совместимость

Материнские платы E-ATX размером до 12" x 13".
Процессоры Intel и AMD.
Накопители 2.5" SAS3/SATA3 HDD/SSD.
Riser Card Required для использования слота расширения.

Монтаж и эксплуатация

Корпус рассчитан на установку в формате Mini 1U.
Используется фронтальный доступ к накопителям и органам управления.
Для расширения применяется один слот full-height, half-length с райзером.
Питание организовано через 1U 350W блок питания Platinum уровня.

Комплектация

Серверный корпус CSE-513BTQC-350B.
2 x 2.5" hot-swap drive bay.
Система охлаждения с PWM-вентиляторами.
1U 350W multi-output power supply Platinum level.

Логистические данные

Масса брутто: 6.58 kg.
Размер упаковки: 495 x 175 x 569 мм.

Упаковка и маркировка

Основной цвет упаковки и изделия: black.
Товарный идентификатор на платформе производителя: CSE-513BTQC-350B.

Технические характеристики CSE-513BTQC-350B

Идентификаторы

Артикул производителя: CSE-513BTQC-350B
Бренд: Supermicro

Модель: CSE-513BTQC-350B

Мониторинг и индикация

Индикаторы фронтальной панели: Power, HDD activity, System Information, 2 Network Activity LEDs

Кнопки фронтальной панели: Power On/Off, UID

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 2-портовая SAS3 12 Гбит/с, до 2 x 2.5" SAS3/SATA3 HDD/SSD
Дополнительные отсеки для накопителей: До 4 x 2.5" внутренних с кронштейном

Отсеки для накопителей: 2 x 2.5" hot-swap
Рекомендуемый тип накопителей: SAS или enterprise SATA HDD

Охлаждение и вентиляция

Вентиляторы: PWM 40 x 40 x 28 мм

Система охлаждения: PWM-вентиляторы 40 x 40 x 28 мм, 4 шт.

Питание

+12V: Max 29 А / Min 0.5 А, Max 0.2 А / Min 0 А
+5V: Max 15 А / Min 0.2 А
Входное напряжение: 100 - 240 В AC
Выходной тип: 24-pin ATX

Мощность БП: 1U 350 Вт Multi-output, Platinum level
Частота питания: 50 - 60 Гц
Энергоэффективность БП: 93%

Подключение и интерфейсы

Порты: 4 LAN, 1 VGA, 4 USB, 1 IPMI

Процессорная подсистема

Поддерживаемые процессоры: Intel и AMD, однопроцессорные и двухпроцессорные конфигурации

Размеры и физические параметры

Вес брутто: 6.58 кг
Высота: 43 мм
Габариты упаковки: 495 x 175 x 569 мм
Глубина: 381 мм

Максимальный размер материнской платы: E-ATX 12" x 13"
Форм-фактор: Mini-1U
Ширина: 437 мм

Сеть и интерфейсы

Количество LAN-портов: 4

Слоты расширения и шины

Слоты расширения: 1 x full-height, half-length

Требование к слоту расширения: Требуется riser card

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Рабочая влажность: 8% - 90% без конденсации

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Эмилия22.02.2026

4/5

Брали этот Mini 1U корпус под компактный сервер с двумя накопителями 2.5 дюйма. Места внутри немного, зато передняя часть удобно обслуживается, а блок питания 350 Вт подошел без доработок. Для небольшой стойки хороший вариант.

Плюсы товара

Блок питания подошел без доработок

0 0

Вопросы о товаре

Какие ограничения по материнской плате и процессорной конфигурации есть у CSE-513BTQC-350B?

Корпус поддерживает E-ATX платы до 12" × 13" и ориентирован на однопроцессорные и двухпроцессорные конфигурации Intel и AMD. Если выбранная плата выходит за габариты или проект требует другой топологии CPU, это нужно проверить до сборки.

Какие риски по накопителям возникают из-за backplane и формата отсеков в этом корпусе?

Подключение рассчитано на 2-портовую SAS3 12 Гбит/с до 2×2.5" SAS3/SATA3 HDD/SSD, а для хранения предусмотрены 2×2.5" hot-swap. Если в проекте нужны накопители другого класса или интерфейса, может потребоваться замена компонентов или переработка схемы подключения.

Сколько реально накопителей можно получить и как отличить hot-swap от дополнительных фиксированных отсеков?

В составе есть 2×2.5" hot-swap отсека, а также указана возможность до 4 внутренних 2.5" накопителей с кронштейном. При проектировании учитывайте разницу между горячей заменой и фиксированными отсеками.

На что обратить внимание при установке карты расширения в Mini-1U с E-ATX платой?

Есть один слот расширения full-height, half-length, но для него требуется riser card. Из-за плотной компоновки проверьте совместимость карты с full-height/half-length и то, что райзер не конфликтует с охлаждением и размещением накопителей.

Какие условия по климату и влажности критичны для стабильной работы корпуса?

Рабочая температура — 5–35°C, рабочая влажность — 8–90% без конденсации. При планировании размещения в стойке учитывайте эти пределы, особенно если температура в серверном помещении может выходить за диапазон.
