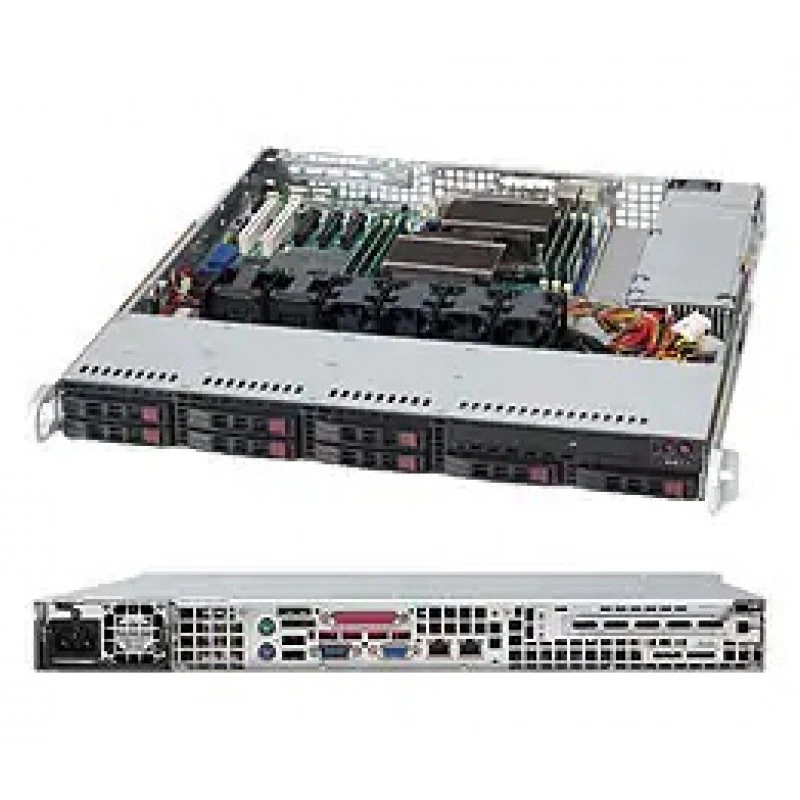

Серверный корпус Supermicro SC113TQ-600CB CSE-113TQ-600CB (СУПЕРМИКРО)

Supermicro SC113TQ-600CB - это 1U rackmount chassis для серверных конфигураций, рассчитанный на установку материнских плат формата 12" x 13" E-ATX и 13.68" x 13". Корпус предназначен для построения компактных стоечных систем с поддержкой однопроцессорных и двухпроцессорных платформ Intel и AMD. Модель относится к линейке chassis и ориентирована на серверные сборки, где важны плотность размещения, охлаждение, горячая замена накопителей и удобство обслуживания.

Конструкция включает восемь отсеков 2.5" hot-swap для SAS/SATA накопителей, 8-портовую backplane 1U TQ с поддержкой до 8 x 2.5-inch SAS/SATA HDD/SSD, а также один слот расширения full-height/full-length при использовании riser card. Для охлаждения предусмотрены 4 вентилятора 40x56 mm с противовращением и PWM, а для охлаждения PCI-карты доступна опция дополнительных 2 вентиляторов.

Корпус предназначен для сборки серверов, которым требуется компактный 1U форм-фактор, высокая плотность накопителей и поддержка серверных плат E-ATX. Встроенный блок питания мощностью 600 Вт с сертификатом Platinum Efficiency и поддержкой PMBus обеспечивает питание конфигурации с типовым серверным набором компонентов. Передняя панель содержит кнопки включения, перезагрузки и UID, а также индикацию питания, активности дисков, сетевой активности и UID.

• 1U rackmount chassis для стоечных серверов.
• Поддержка плат 12" x 13" E-ATX и 13.68" x 13".
• 8 отсеков 2.5" hot-swap SAS/SATA.
• 8-портовая backplane 1U TQ (W/ AMI 9072).
• 1 слот расширения full-height / full-length.
• 4 x 40x56 mm PWM fan с противовращением.
• Опциональное охлаждение PCI-карты двумя вентиляторами.
• Блок питания 600 Вт, 92% efficiency, 100 - 240Vac, 50 - 60Hz.

• Форм-фактор: 1U rackmount chassis.
• Поддержка процессоров: Dual and Single Intel® and AMD processors.
• Высота: 1.7" (43 mm).
• Ширина: 17.2" (437 mm).
• Глубина: 23.5" (597 mm).
• Масса брутто: 35 lbs (15.88 kg).
• Размер упаковки: 23.5" x 8.5" x 33.7" (597 mm x 216 mm x 856 mm).
• Цвет: Black.
• Накопители: 8 x 2.5" hot-swap SAS/SATA drive bay.
• Рекомендуемые накопители: SAS или enterprise SATA HDD.
• Периферийный привод: optional 1 x Slim DVD-ROM Drive.
• Кнопки передней панели: Power On/Off, System Reset, UID.
• Индикаторы: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED.
• Энергоэффективность БП: 92%.
• Выходной разъем: 24pin ATX.
• Линия -12V: max 0.5A / min 0A.
• Линия +12V: max 49A / min 0.5A (100Vac - 240Vac).
• Линия +5V: max 18A / min 0.5A.
• Линия +3.3V: max 15A / min 0.5A.
• Входное напряжение: 100 - 240Vac.
• Частота сети: 50 - 60Hz.
• Размеры блока питания: 279.4 x 76 x 40.4 mm.

Корпус подходит для построения серверов хранения, компактных стоечных платформ и систем, где требуется установить несколько 2.5" SATA/SAS накопителей в ограниченной высоте 1U. Конфигурация уместна для инфраструктурных задач, где важны горячая замена дисков, наличие резервируемой логики обслуживания и поддержка серверных плат большого формата. Модель также может использоваться в сборках с однопроцессорной или двухпроцессорной архитектурой Intel и AMD.

Совместимость

• Материнские платы формата 12" x 13" E-ATX и 13.68" x 13".
• Однопроцессорные и двухпроцессорные платформы Intel® и AMD.
• До 8 x 2.5-inch SAS/SATA HDD/SSD через 8-port 1U TQ backplane.
• Full-height, full-length expansion slot с riser card.

Монтаж и эксплуатация

• Стоечная установка в 1U-сегменте.
• Для расширительного слота требуется riser card.
• Рекомендуется использовать SAS или enterprise SATA HDD.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.

Комплектация

• Корпус Supermicro SC113TQ-600CB.
• Встроенный блок питания 600 Вт.
• 4 x 40x56 mm PWM fans.

Упаковка и маркировка

• Масса брутто: 35 lbs (15.88 kg).
• Размеры упаковки: 23.5" x 8.5" x 33.7".
• Цвет исполнения: Black.
