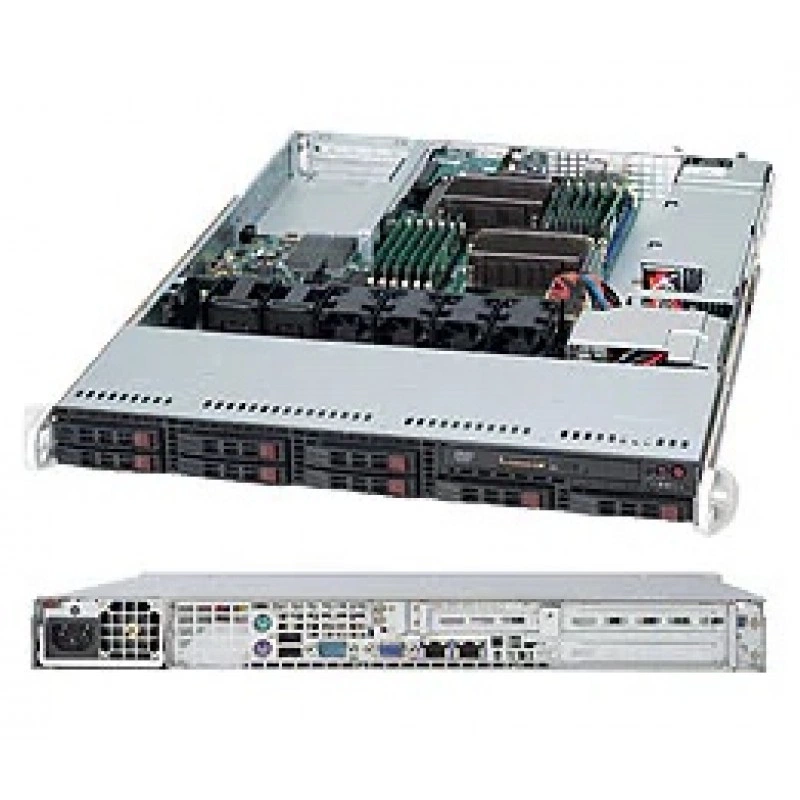

Серверный корпус Supermicro SC113TQ-600WB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC113TQ-600WB - это 1U rackmount chassis для построения серверных систем в компактном стоечном формате. Корпус рассчитан на установку материнских плат размером 12" x 13" E-ATX и 13.68" x 13", поддерживает однопроцессорные и двухпроцессорные конфигурации Intel® и AMD, а также ориентирован на хранение данных и расширение возможностей системы в пределах форм-фактора 1U.

Функциональные возможности CSE-113TQ-600WB

Корпус оснащён восемью отсеками для 2.5" hot-swap SAS/SATA накопителей, при этом для установки рекомендуется использовать SAS или enterprise SATA HDD. 8-портовая 1U TQ backplane с AMI 9072 обеспечивает поддержку до 8 накопителей 2.5-inch SAS/SATA HDD/SSD. Для питания используется 1U 600W platinum efficiency multiple output power supply с PMBus, рассчитанный на вход 100 - 240 Vac и частоту 50-60 Hz. Конструкция предусматривает 2 слота расширения full-height и 1 low-profile слот, для которых требуются райзеры. Также предусмотрен 1 слот для slim DVD-ROM, фронтальная панель с кнопками питания, reset и UID, а также светодиодами состояния питания, активности HDD, сетевой активности и UID.

Технические особенности

• Форм-фактор: 1U rackmount chassis.
• Поддержка плат: 12" x 13" E-ATX и 13.68" x 13".
• Процессорная поддержка: Intel® и AMD, single и dual.
• Габариты корпуса: высота 1.7" (43 mm), ширина 17.2" (437 mm), глубина 23.5" (597 mm).
• Габариты упаковки: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).
• Масса брутто: 35 lbs (15.88 kg).
• Цвет: black.
• Охлаждение: 4 x 40x56mm counter-rotation PWM fan(s); опционально 2 x fan for PCI card cooling.
• Температура эксплуатации: 5°C - 35°C (41°F - 95°F).
• Температура хранения/нерабочий диапазон: -40°C - 70°C (-40°F - 158°F).
• Влажность при эксплуатации: 8% - 90% non-condensing.
• Влажность при хранении: 5% - 95% non-condensing.
• Эффективность блока питания: 92%.
• Выходной тип питания: 24pin ATX.
• Линия -12V: max 0.5A / min 0A.
• Линия +12V: max 49A / min 0.5A (100Vac - 240Vac).
• Линия +5V: max 18A / min 0.5A.
• Линия +3.3V: параметры присутствуют в спецификации изделия.

Применение

Корпус подходит для построения стоечных серверов 1U, ориентированных на горячую замену 2.5" SAS/SATA накопителей, компактное размещение вычислительных платформ, размещение плат E-ATX и использование в задачах, где важны плотность монтажа, охлаждение и доступ к дисковой подсистеме. Конфигурация с несколькими слотами расширения и опциональным slim DVD-ROM позволяет применять корпус как базу для серверных платформ общего назначения и специализированных стоечных решений.

Совместимость

• Материнские платы 12" x 13" E-ATX и 13.68" x 13".
• Процессоры Intel® и AMD в single и dual конфигурациях.
• До 8 накопителей 2.5-inch SAS/SATA HDD/SSD.
• Riser Card Required для слотов расширения.
• Опциональный slim DVD-ROM drive.

Монтаж и эксплуатация

• Форм-фактор рассчитан на установку в 1U стойку.
• Для слотов расширения требуются райзеры.
• Поддерживается hot-swap для 2.5" дисков.
• Рекомендуются SAS или enterprise SATA HDD.
• Система охлаждения выполнена на базе 4 вентиляторов 40x56mm с противовращением.

Комплектация

• Корпус с блоком питания 600W.
• 8 отсеков для 2.5" накопителей.
• 1 слот для slim DVD-ROM.
• Фронтальная панель с кнопками управления и индикаторами.

Логистические данные

• Масса брутто: 35 lbs (15.88 kg).
• Размер транспортной упаковки: 23.5" x 8.5" x 33.7".

Упаковка и маркировка

• Упаковочные габариты: 23.5" (597 mm) x 8.5" (216 mm) x 33.7" (856 mm).
• Цвет корпуса: black.
