Серверный корпус Supermicro SC116TQ-R706WB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

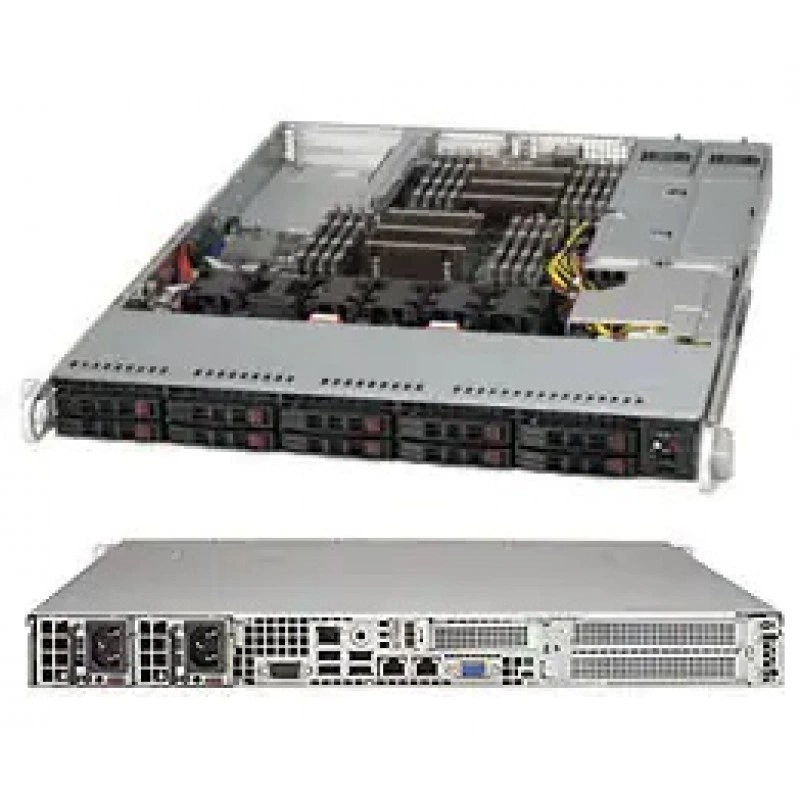

Supermicro SC116TQ-R706WB - это 1U серверный корпус, предназначенный для построения компактных серверных систем на базе WIO (W series) материнских плат. Модель относится к снятым с производства SKU и в исходной спецификации отмечена как EOL. Корпус рассчитан на установку как однопроцессорных, так и двухпроцессорных платформ Intel и AMD, а также подходит для серверных конфигураций с высокоплотным размещением накопителей и расширения.

Функциональные возможности CSE-116TQ-R706WB

Корпус поддерживает 10 отсеков под 2.5-дюймовые SAS/SATA накопители с горячей заменой. В конструкции используется 10-портовая 1U TQ backplane с контроллером AMI 9072, рассчитанная на подключение до десяти 2.5-дюймовых SAS/SATA HDD или SSD. Для охлаждения предусмотрены 4 вентилятора 40 x 56 мм с PWM и встречным вращением, а также опционально 2 вентилятора для охлаждения AOC-карт. В составе фронтальной панели есть кнопка включения и выключения, кнопка UID, светодиоды питания, активности HDD, сетевой активности, UID и индикации отказа вентиляторов или перегрева. Корпус оснащен слотами расширения: 2 полноразмерными полнофоторматными и 1 низкопрофильным слотом.

Технические особенности

Корпус имеет форм-фактор 1U, высоту 1.7" (43 мм), ширину 17.2" (437 мм) и глубину 23.5" (597 мм). Доступен черный цвет исполнения. Источник питания выполнен в виде резервированного 1U блока питания с одним выходом мощностью 700/750 Вт уровня Platinum, шириной 54.5 мм. Заявлена эффективность 94%, поддерживается работа от сети 100 - 140 Vac с выходной мощностью 700 Вт и от 200 - 240 Vac с выходной мощностью 750 Вт. Частота входного переменного тока составляет 50 - 60 Hz. Блок питания использует выход на backplanes (gold finger). По линии +12V указаны предельные значения 62A при 200 - 240 Vac и 58A при 100 - 140 Vac, по +5Vsb - до 3A. Указан power distributor PDB-PT112-2420 с параметрами O/P 12V/54, +5V max 25A, +3.3V max 25A, -12V max 0.6A. Регламентная часть блока питания отмечена как Platinum Certified.

Для эксплуатации заданы рабочие условия 5°C - 35°C и 8% - 90% относительной влажности без конденсации. Нерабочий температурный диапазон составляет -40°C - 70°C, нерабочая относительная влажность - 5% - 95% без конденсации. Упаковочные размеры указаны как 24" (610 мм) x 8" (203 мм) x 32" (813 мм).

Применение

Корпус предназначен для сборки серверов, где важны компактная высота 1U, плотное размещение дисков, резервированное питание и поддержка серверных плат WIO. Он подходит для серверных узлов хранения данных, корпоративных платформ и конфигураций, в которых требуется сочетание hot-swap накопителей, расширения и базового фронтального мониторинга.

Совместимость

• Оптимизирован для материнских плат WIO (W series).
• Поддерживает однопроцессорные и двухпроцессорные платформы Intel и AMD.
• Рассчитан на 2.5-дюймовые SAS/SATA HDD и SSD.

Монтаж и эксплуатация

• Форм-фактор корпуса: 1U.
• Высота: 1.7" (43 мм).
• Ширина: 17.2" (437 мм).
• Глубина: 23.5" (597 мм).
• Количество слотов расширения: 2 full-height full-length и 1 low-profile.
• Вентиляция: 4 x 40 x 56 мм PWM вентиляторa с встречным вращением.

Ограничения и условия использования

• SKU отмечен как Discontinued SKU (EOL).
• Для эксплуатации требуется соблюдение диапазонов температуры и влажности.
• Опциональные вентиляторы для AOC cooling указаны отдельно и не входят в базовую конфигурацию.

Упаковка и маркировка

• Упаковочные размеры: 24" (610 мм) x 8" (203 мм) x 32" (813 мм).
• Цвет корпуса: черный.
