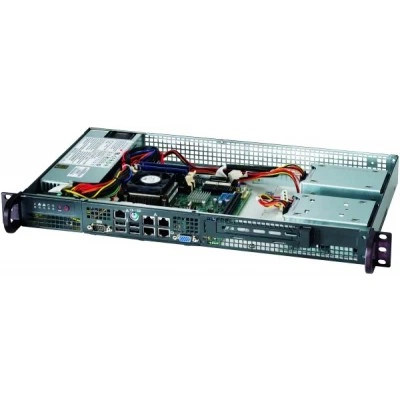

Серверный корпус SC505-203B Supermicro CSE-505-203B (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

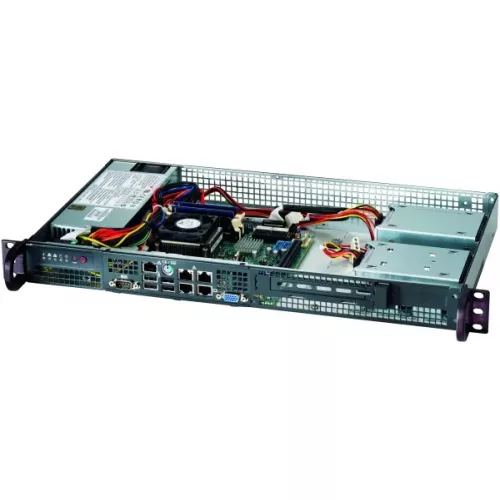

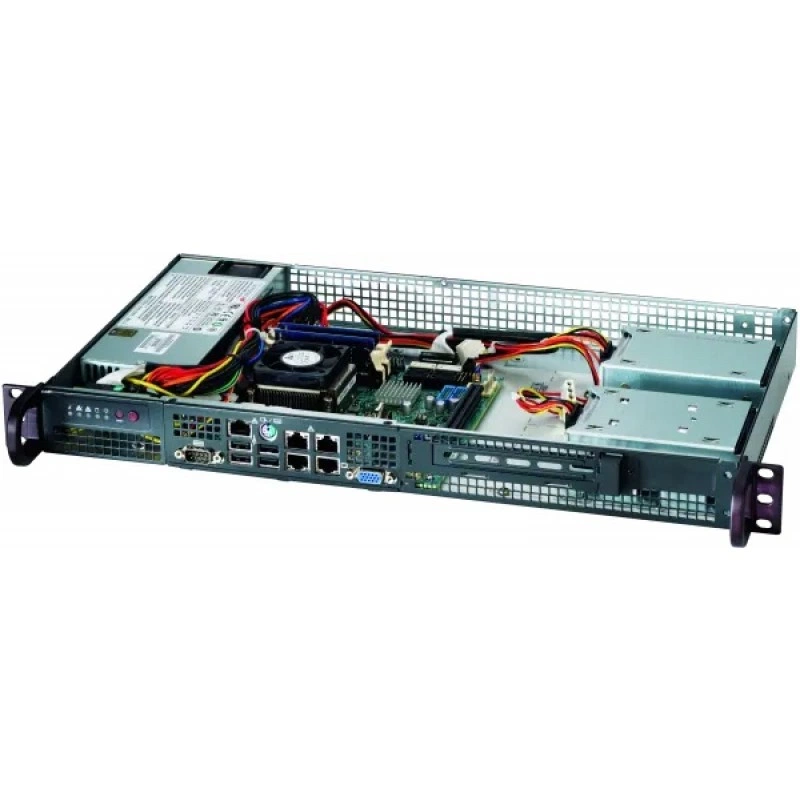

SC505-203B - это компактный 1U корпус формата Mini-1U для сборки серверной системы на базе материнской платы Mini-ITX размером 6.75" x 6.75". Решение рассчитано на установку в небольшие стойки и сценарии, где важны минимальная глубина шасси, аккуратная компоновка и доступ к фронтальным интерфейсам. Корпус поставляется в черном исполнении и ориентирован на использование с процессорами Intel мощностью до 35 Вт.

Конструкция корпуса предусматривает несколько вариантов внутренней компоновки накопителей и расширения, а также поддержку передней панели с кнопками управления, индикаторами состояния и набором внешних портов. Это делает модель удобной для задач, где требуется компактная серверная платформа с базовой функциональностью и возможностью гибкой сборки под конкретную конфигурацию.

Функциональные возможности CSE-505-203B

Корпус поддерживает компактную серверную сборку с низкой глубиной 9.8" и рассчитан на использование одного 200 W блока питания уровня Gold. Платформа позволяет организовать внутреннее размещение одного из нескольких вариантов накопителей: 1 x 3.5", 2 x 3.5", 2 x 2.5" с дополнительным кронштейном или 4 x 2.5" с дополнительным кронштейном. Также предусмотрен один слот расширения full-height, half-length при использовании райзера.

На фронтальной панели доступны кнопки включения и сброса, а также светодиодные индикаторы питания, активности диска, сетевой активности и состояния системы. Набор интерфейсов включает VGA, IPMI, 4 сетевых порта LAN, COM, 4 USB и разъем для клавиатуры и мыши. Такая конфигурация подходит для компактных серверов, где требуется базовый локальный доступ и удаленное администрирование.

Технические особенности

• Форм-фактор: 1U Mini-1U chassis
• Максимальный размер материнской платы: Mini-ITX 6.75" x 6.75"
• Процессорная поддержка: Intel processors, up to 35W
• Высота: 1.7" (43 mm)
• Ширина: 17.2" (437 mm)
• Глубина: 9.8" (249 mm)
• Масса брутто: 10 lbs (4.54 kg)
• Габариты упаковки: 25.8" (655 mm) x 6.1" (155 mm) x 18.3" (465 mm)
• Цвет: Black
• Блок питания: 1U 200W Multi-output power supply Gold level w/20pin
• Эффективность БП: 91%
• Входное питание: 100 - 240 Vac
• Частота сети: 50-60 Hz
• Тип выхода: 20pin ATX
• -12V: Max 0.5 A / Min 0 A
• +12V: Max 16 A / Min 0.1 A
• +5V: Max 8 A / Min 0.1 A
• +3.3V: Max 8 A / Min 0.1 A
• +5Vsb: Max 2 A / Min 0 A
• Охлаждение: power supply with thermal control fan(s)
• Рабочая температура: 0°C - 40°C
• Температура хранения: -40°C - 70°C
• Рабочая влажность: 8% - 90% non-condensing
• Влажность хранения: 5% - 95% non-condensing

Применение

Корпус подходит для сборки компактных серверов малого форм-фактора, периферийных систем, локальных серверов управления и специализированных конфигураций, где важны малая глубина, фронтальные порты и гибкость по количеству внутренних накопителей. Модель уместна в задачах с ограниченным пространством в стойке и в проектах, где требуется базовая серверная платформа с возможностью установки дисков SATA или SAS класса enterprise.

Совместимость

• Материнская плата: Mini-ITX 6.75" x 6.75"
• Процессоры: Intel processors до 35W
• Накопители: 3.5" и 2.5" internal drive bay, в зависимости от комплектации и использования HDD bracket
• Расширение: up to 1x Full-height, Half-length expansion slot(s) при наличии riser card
• Рекомендуемые накопители: SAS or enterprise SATA HDD

Монтаж и эксплуатация

• Кнопки на фронтальной панели: Power On/Off и System Reset
• Индикаторы: Power status, HDD activity, 2 Network Activity, Fan Fail/System Over Heat
• Порты на фронтальной панели: VGA, IPMI, 4xLAN, 1xCOM, 4xUSB, 1xKeyboard/Mouse
• Корпус рассчитан на: компактную серверную установку с фронтальным доступом к интерфейсам и обслуживанию накопителей

Ограничения и условия использования

• Максимальная мощность процессора: до 35 W
• Сценарий накопителей: для части конфигураций требуются HDD bracket и/или riser card
• Рекомендуемые диски: SAS или enterprise SATA HDD
• Температура эксплуатации: 0°C - 40°C
• Относительная влажность эксплуатации: 8% - 90% без конденсации
