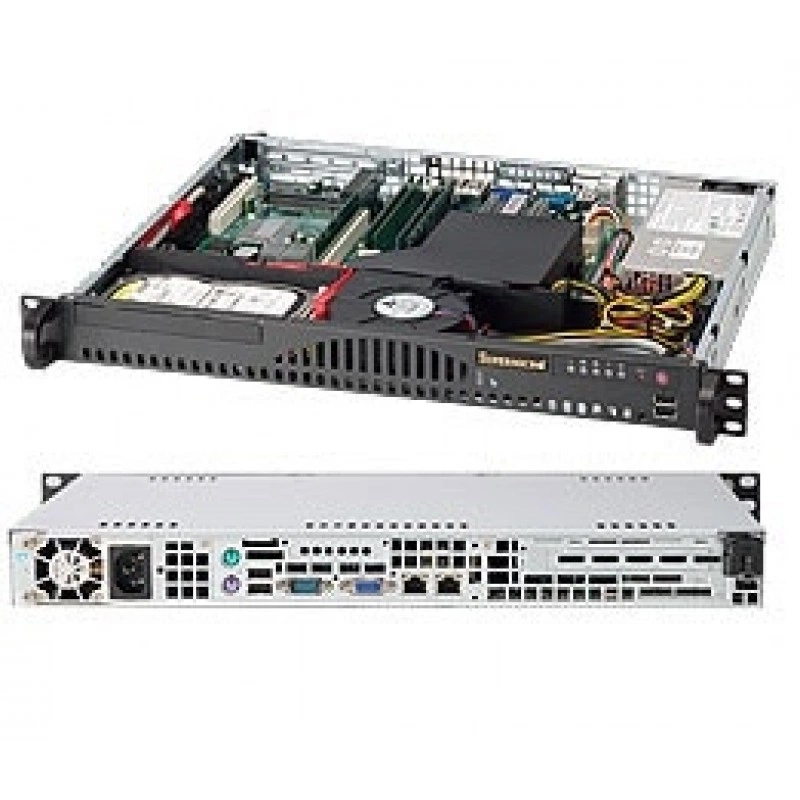

Корпус Mini-1U Supermicro CSE-512-203B (СУПЕРМИКРО)

Основная информация о корпусе Mini-1U Supermicro

Supermicro SC512-203B / CSE-512-203B - это компактный серверный корпус формата 14" Mini 1U, рассчитанный на установку материнских плат максимального размера ATX 12" x 9.6". Модель относится к линейке Mini-1U Chassis и предназначена для построения серверных систем в низкопрофильном корпусе с ограниченной высотой, но с сохранением базового набора расширения, охлаждения и питания.

Корпус поддерживает установку однопроцессорных платформ Intel и AMD, имеет один полноразмерный слот расширения full-height half-length, один фиксированный внутренний отсек под 3.5" накопитель и опциональный отсек под slim DVD-ROM. На фронтальной панели предусмотрены два USB 2.0 порта, кнопки питания и сброса, а также светодиодные индикаторы состояния питания, активности HDD, сетевой активности и перегрева/отказа вентилятора.

Функциональные возможности CSE-512-203B

Корпус рассчитан на сборку компактной серверной платформы с базовыми возможностями расширения и обслуживания. Конструкция предусматривает использование одной платы формата ATX, поддержку одного слота расширения через райзер-карту, а также размещение внутреннего жесткого диска типоразмера 3.5". Дополнительно возможна установка slim DVD-ROM, если такая конфигурация требуется для конкретной системы.

В качестве штатного решения охлаждения применяется один 10 см blower-вентилятор. Питание реализовано через 1U 200W multi-output блок питания уровня 80 PLUS Gold с 20-pin ATX выходом. Для данного БП указана эффективность 91%, входное напряжение 100–240 Vac и частота 50–60 Hz. Корпус имеет черное исполнение.

Технические особенности

• Форм-фактор: 14" Mini 1U chassis.
• Максимальный размер материнской платы: ATX 12" x 9.6".
• Поддержка процессоров: один Intel® или AMD процессор.
• Слот расширения: 1 x full-height, half-length, требуется riser card.
• Отсек для дисков: 1 x 3.5" fixed drive bay.
• Оптический привод: опциональный 1 x slim DVD-ROM drive.
• Фронтальная панель: кнопка включения/выключения, кнопка reset, индикаторы питания, HDD, сетевой активности, fan fail/system over heat.
• Порты: 2 x USB 2.0.
• Охлаждение: 1 x 10 cm blower.
• Блок питания: 1U 200W multi-output power supply, Gold level, w/20pin.
• Эффективность БП: 91%.
• Вход питания: 100–240 Vac.
• Частота входа: 50–60 Hz.
• Выходной тип: 20pin ATX.
• Габариты корпуса: 1.7" x 16.8" x 14"; 43 x 426 x 356 mm.
• Вес брутто: 12.8 lbs / 5.81 kg.
• Размер упаковки: 22" x 6.3" x 20"; 559 x 160 x 508 mm.
• Цвет: black.
• Рабочая температура: 5°C to 35°C.
• Температура хранения: -40°C to 70°C.
• Рабочая влажность: 8% to 90% non-condensing.
• Влажность при хранении: 5% to 95% non-condensing.

Применение

Корпус подходит для построения компактных серверных систем, где важны небольшая высота, поддержка ATX-плат, возможность установки одного накопителя 3.5" и базового расширения через один слот. Решение может использоваться в серверных инсталляциях с ограниченным пространством, где требуется сочетание миниатюрного шасси, встроенного питания и фронтальных сервисных элементов.

Совместимость

• Материнские платы формата ATX 12" x 9.6".
• Однопроцессорные платформы Intel® и AMD.
• Один слот расширения full-height half-length с использованием riser card.
• Один внутренний 3.5" накопитель.
• Опциональный slim DVD-ROM drive.

Монтаж и эксплуатация

• Форм-фактор корпуса ориентирован на монтаж в серверные конфигурации Mini 1U.
• Для слота расширения требуется райзер-карта.
• Фронтальные органы управления и индикаторы упрощают обслуживание системы.
• Допустимый диапазон температуры и влажности указан для эксплуатации и хранения корпуса как готового изделия.

Комплектация

• Корпус Mini-1U.
• Встроенный блок питания 1U 200W.
• Один вентилятор 10 cm blower.
• Фронтальная панель с кнопками и индикаторами.

Логистические данные

• Вес брутто: 5.81 kg.
• Упаковка: 559 x 160 x 508 mm.

Условия эксплуатации

• Рабочая температура: 5°C to 35°C.
• Рабочая относительная влажность: 8% to 90%, без конденсации.
• Температура вне эксплуатации: -40°C to 70°C.
• Относительная влажность вне эксплуатации: 5% to 95%, без конденсации.

Упаковка и маркировка

• Указанный размер транспортной упаковки: 22" x 6.3" x 20".
• Основной идентификатор продукта: CSE-512-203B.

Эксплуатационные параметры

• Потребляемая мощность БП: 200W.
• Диапазон входного напряжения: 100–240 Vac.
• Входная частота: 50–60 Hz.
• Эффективность блока питания: 91%.
