Корпус Mini-1U Supermicro CSE-512F-600B (СУПЕРМИКРО)

Основная информация о корпусе Mini-1U Supermicro

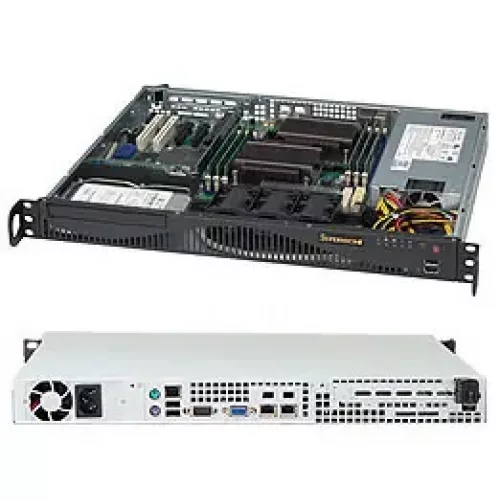

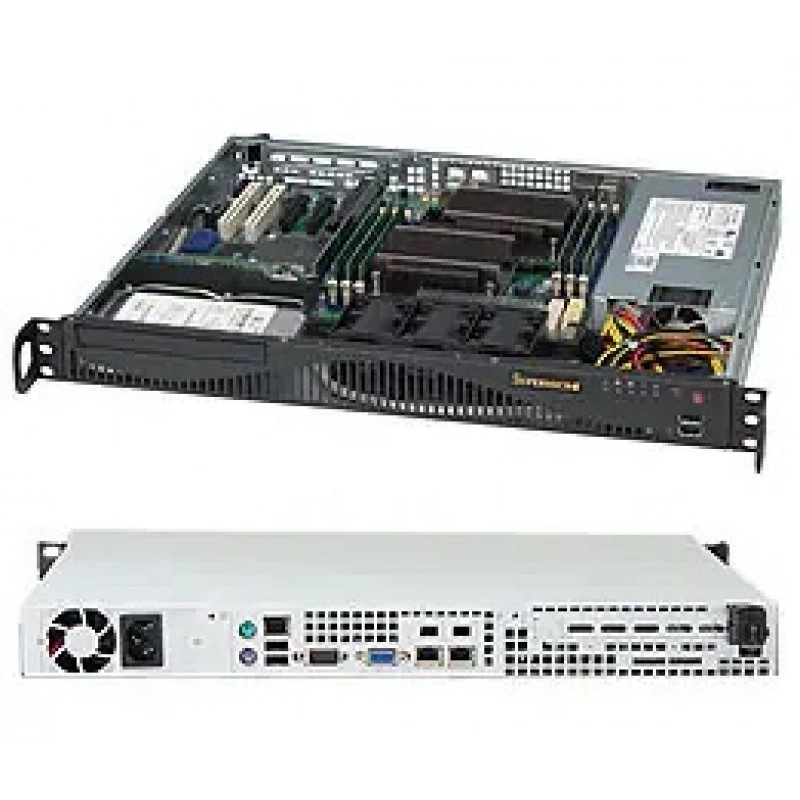

Supermicro SC512F-600B - это компактный серверный корпус форм-фактора Mini 1U, рассчитанный на установку материнских плат максимального размера ATX 12" x 10". Модель относится к линейке chassis и предназначена для построения серверных систем в компактном 1U-исполнении. Корпус выполнен в черном цвете и поставляется под артикулом CSE-512F-600B.

Конструкция ориентирована на размещение одного внутреннего 3,5" накопителя, а также предусматривает поддержку дополнительного slim DVD-ROM. В базовой конфигурации корпус оснащается 2 фронтальными USB 2.0 портами, кнопками питания и сброса, светодиодной индикацией состояния системы, а также 3 вентиляторами с противоположным вращением лопастей для охлаждения компонентов.

Функциональные возможности CSE-512F-600B

Корпус поддерживает установку материнских плат ATX и может использоваться как основа для серверов с однопроцессорной или двухпроцессорной конфигурацией Intel и AMD. Наличие одного слота расширения full-height, half-length с использованием райзера позволяет подключать совместимые платы расширения. Также предусмотрен один фиксированный отсек 3,5" для накопителя и отдельный отсек для slim DVD-ROM.

Встроенный блок питания представляет собой 1U multi-output решение мощностью 600/680 Вт с уровнем эффективности 80 PLUS Gold. Для сети питания указаны два диапазона входного напряжения: 100-140 Vac для 600 Вт и 180-240 Vac для 680 Вт. Частота входного переменного тока составляет 50-60 Hz. Такое исполнение делает корпус подходящей основой для компактных серверных сборок, где важны плотность размещения, базовая расширяемость и стабильное охлаждение.

Технические особенности

• Форм-фактор: Mini 1U.
• Совместимый размер материнской платы: ATX 12" x 10".
• Процессорная поддержка: однопроцессорные и двухпроцессорные платформы Intel и AMD.
• Количество слотов расширения: 1 x full-height, half-length, требуется райзер.
• Накопители: 1 x фиксированный внутренний отсек 3,5".
• Оптический привод: 1 x slim DVD-ROM bay, привод опционален.
• Передняя панель: кнопка питания, кнопка сброса, светодиоды питания, активности HDD, сетевой активности и перегрева/отказа вентиляторов.
• Фронтальные порты: 2 x USB 2.0.
• Охлаждение: 3 x 4 cm PWM вентиляторы с противоположным вращением.
• Блок питания: 1U 600/680 Вт Multi-output, 80 PLUS Gold, 24-pin output.
• КПД блока питания: 92%.
• Выходное напряжение и ток по линиям: +12V, +5V, +3.3V, -12V.
• Габариты корпуса: 1.7" x 17.2" x 14.5"; 43 x 437 x 369 mm.
• Масса брутто: 14 lbs, 6.35 kg.
• Размеры упаковки: 22" x 6.3" x 20", 559 x 160 x 508 mm.
• Цвет: черный.
• Температура эксплуатации: 5°C - 35°C.
• Температура хранения: -40°C - 70°C.
• Влажность при эксплуатации: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.

Применение

Корпус предназначен для сборки компактных серверов и серверных платформ в формате 1U, где требуется короткая глубина, базовая дисковая конфигурация, возможность установки платы расширения и встроенный блок питания с запасом мощности. Решение подходит для серверных систем общего назначения, рабочих серверных узлов и компактных инсталляций в стойке.

Совместимость

• Материнские платы ATX 12" x 10".
• Процессорные платформы Intel и AMD в однопроцессорной и двухпроцессорной конфигурации.
• Опциональные slim DVD-ROM приводы.
• Совместимые накопители SAS или enterprise SATA HDD рекомендованы для 3,5" отсека.

Монтаж и эксплуатация

• Для установки платы расширения требуется райзер-карта.
• Корпус рассчитан на размещение в стойке в форм-факторе 1U.
• Передняя панель содержит элементы управления и индикации для базового контроля состояния системы.
• Охлаждение организовано тремя PWM вентиляторами с противоположным вращением.

Ограничения и условия использования

• Для 3,5" отсека рекомендуется использовать SAS или enterprise SATA HDD.
• Диапазон рабочих температур ограничен 5°C - 35°C.
• Работа при хранении допускается в диапазоне -40°C - 70°C.
• Указана неработающая относительная влажность до 95% без конденсации.

Упаковка и маркировка

• Габариты транспортной упаковки: 22" x 6.3" x 20".
• Масса брутто: 14 lbs.
• Цвет корпуса: черный.
